一、管道(dao)元件公(gong)稱尺寸 DN

久久99國產精品久久99果凍傳媒:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）

1. 定義

DN是指用于(yu)管道系統元件（包(bao)括法蘭及墊片(pian)等零件）。的(de)字(zi)母(mu)和(he)數(shu)字(zi)組合的(de)尺(chi)寸標識(shi)。它由字(zi)母(mu)DN和(he)后跟無因次(ci)的(de)整數(shu)數(shu)字(zi)組成(cheng)。這個數(shu)字(zi)與(yu)端部連(lian)接的(de)內(nei)徑或(huo)外徑（用單位(wei)mm表(biao)示）等特征尺(chi)寸直(zhi)接相關(guan)(guan)。（1. 除在相關(guan)(guan)標準中另(ling)有規定，字(zi)母(mu)DN后面的(de)數(shu)字(zi)不代表(biao)測(ce)量值，也不能用于(yu)計(ji)算目的(de)。 2. 采用DN標識(shi)系統的(de)那(nei)些標準，應給出與(yu)管道元件的(de)尺(chi)寸的(de)關(guan)(guan)系，例如DN/OD或(huo)DN/ID。）

2. DN 系列

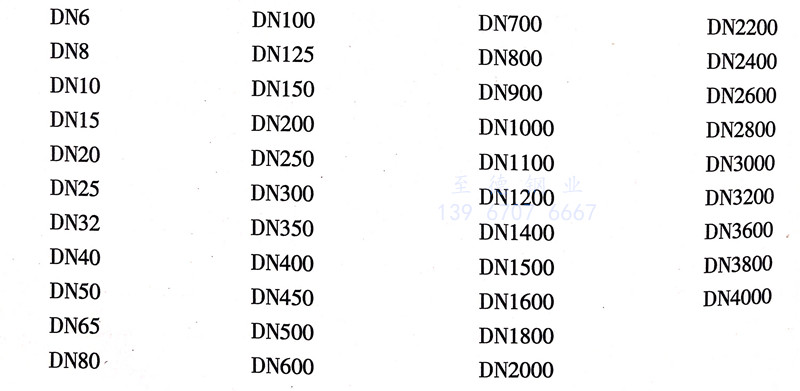

優先選用的 DN 數值如(ru)下：

二、管道元(yuan)件(jian)公稱(cheng)壓(ya)力 PN

管(guan)道元(yuan)(yuan)件公(gong)(gong)稱(cheng)壓(ya)(ya)力PN應符合GB/T1048-2005《管(guan)道元(yuan)(yuan)件PN(公(gong)(gong)稱(cheng)壓(ya)(ya)力）的(de)定(ding)義和選用》的(de)規定(ding)。該標(biao)準適用于使用PN標(biao)識的(de)相關標(biao)準中(zhong)規定(ding)的(de)管(guan)道元(yuan)(yuan)件。

1. 定義

PN是指與管道系統(tong)元件(jian)（包括(kuo)法蘭及墊(dian)片(pian)等(deng)零件(jian)）的(de)力學性能和尺寸特性相關、用于參考的(de)字(zi)母和數字(zi)組(zu)合的(de)標識，它由字(zi)母PN和后跟量綱一(yi)的(de)數字(zi)組(zu)成。

注：a. 字母PN后跟的數字不(bu)代表(biao)測(ce)量值，不(bu)應用于計算(suan)目的，除(chu)非在有關標準中另(ling)有規定。

b. 除與相(xiang)關的管道元件標(biao)準有(you)關聯外，術語PN不具(ju)有(you)意義(yi)。

c. 管道元(yuan)件許用壓力取(qu)決于元(yuan)件的(de)PN數值、材料和(he)設計以及(ji)允許工(gong)作溫度。許用壓力在相應標準的(de)壓力－溫度等(deng)級(ji)表中給出。

d. 具有(you)同(tong)樣PN和DN數值的所有(you)管道元(yuan)件同(tong)與其相配的法蘭或法蘭管件應(ying)具有(you)相同(tong)的配合(he)尺寸(cun)。

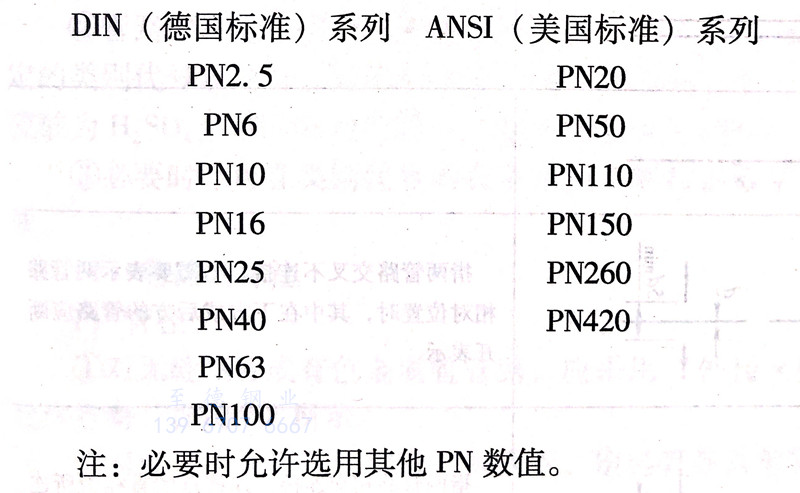

2. PN系列

PN 數值應(ying)從(cong)以(yi)下系(xi)列選擇：

三、管路系統的圖形符號

1. 管路

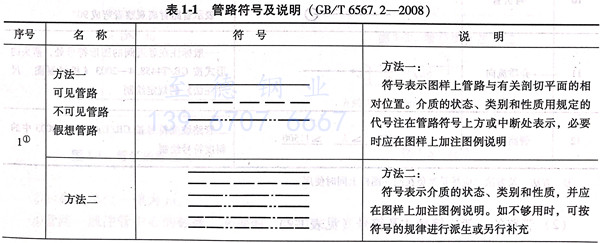

A. 管路符號及說明（見表 1-1 ）

表 1.jpg

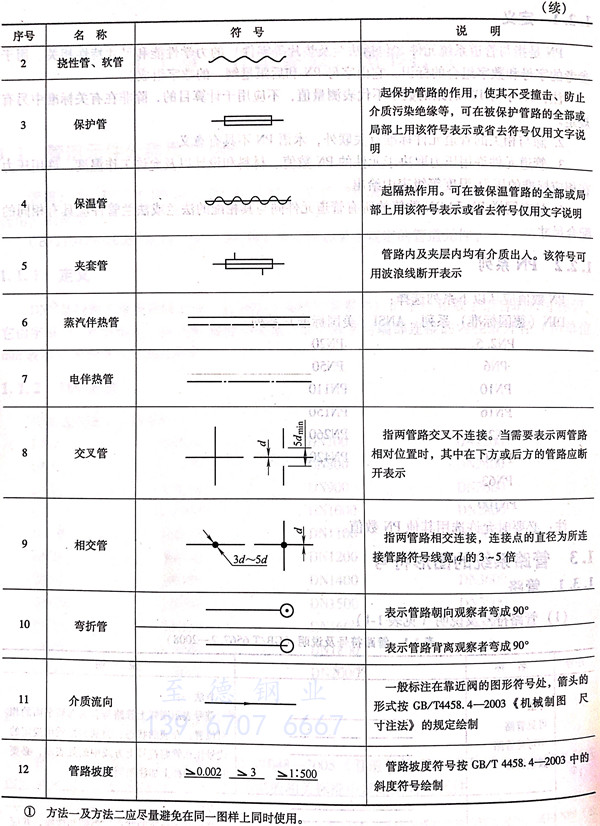

表 1.1.jpg

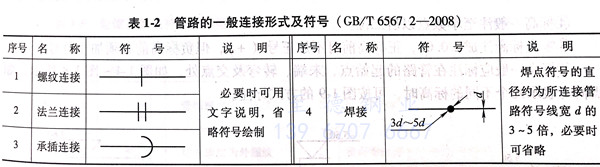

B. 管路(lu)的一般(ban)連接型式(shi)及符號（見表 1-2）

表 2.jpg

C. 管路中常用介質(zhi)的(de)類別代號

①. 管路(lu)中常用介質的類(lei)別(bie)代號見(jian)表(biao) 1-3

表 3.jpg

②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H₂O₄）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。

③. 必(bi)要時，可在類(lei)別代號的右(you)下(xia)角(jiao)注上(shang)阿拉伯數(shu)字，以區別該(gai)類(lei)介質的不(bu)同狀態(tai)和性質。

D. 管路的標(biao)注(zhu)

a. 管徑(jing)

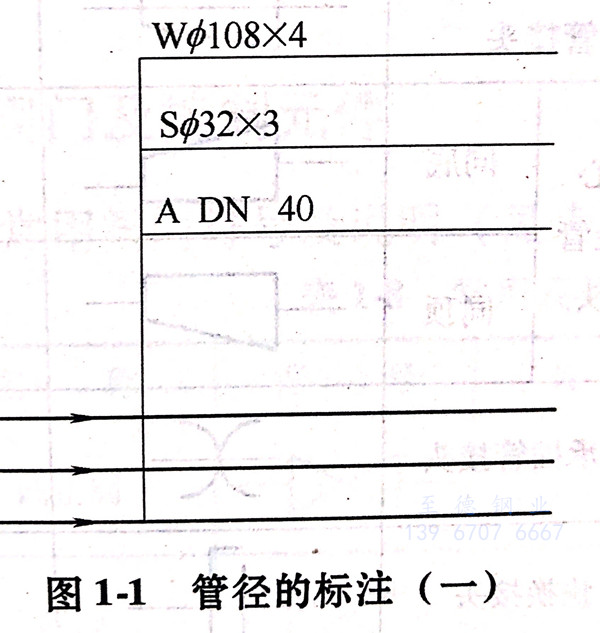

①. 對無縫鋼管或有色金屬管管路，應采用“外徑(jing)x壁厚”標注(zhu)，如(ru)φ108x4,其中Φ 允許省略(lve)，如(ru)圖1-1所(suo)示。

圖 1.jpg

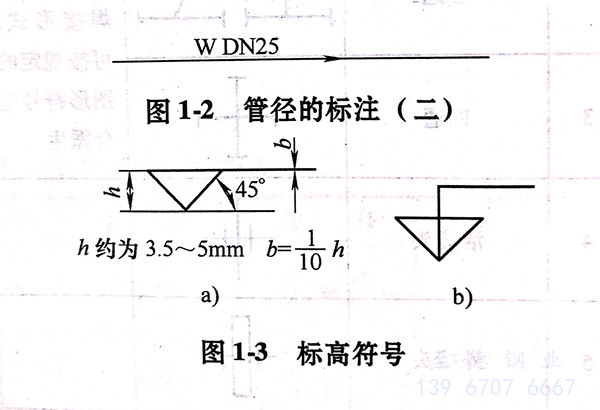

②. 對輸送水或煤氣的(de)鋼管、鑄鐵管、塑料管等其他(ta)管路應采用公稱通徑“DN”標(biao)注，如圖1-1及圖1-2所示。

圖 2.jpg

b. 標高

①. 標高(gao)符(fu)號一(yi)般采(cai)用圖1-3a的形(xing)式。當注寫(xie)位置不夠時，也可采(cai)用圖1-3b的形(xing)式。

②. 標高(gao)的單位一律(lv)為(wei)m.

③. 管路一般(ban)注(zhu)管中心的標高。必要時(shi)，也可注(zhu)管底的標高。

④. 標高一般注至小(xiao)數點(dian)以后二(er)位。

⑤. 零(ling)點標高(gao)注成±0.00,正標高(gao)前可不加(jia)正號（＋），但負標高(gao)前必須(xu)加(jia)注負號（－）。

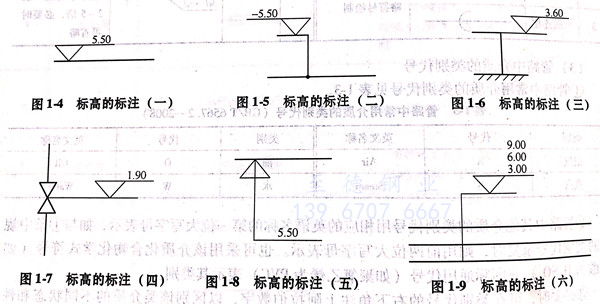

⑥. 標(biao)(biao)高(gao)一般應標(biao)(biao)注在管路(lu)的起始點、末端、轉彎及(ji)交點處，如圖14~圖1-8所(suo)示，如需同(tong)時表示幾(ji)個不同(tong)的標(biao)(biao)高(gao)時，可按圖1-9的方(fang)式標(biao)(biao)注。

圖 4.jpg
