法蘭密(mi)封面尺寸(cun)與其相配合的墊片尺寸(cun)直接有關(guan)。

一、歐(ou)洲法蘭體系

1. 突面(mian)(mian)、凹面(mian)(mian)／凸面(mian)(mian)、榫面(mian)(mian)／槽面(mian)(mian)法蘭密封面(mian)(mian)尺寸

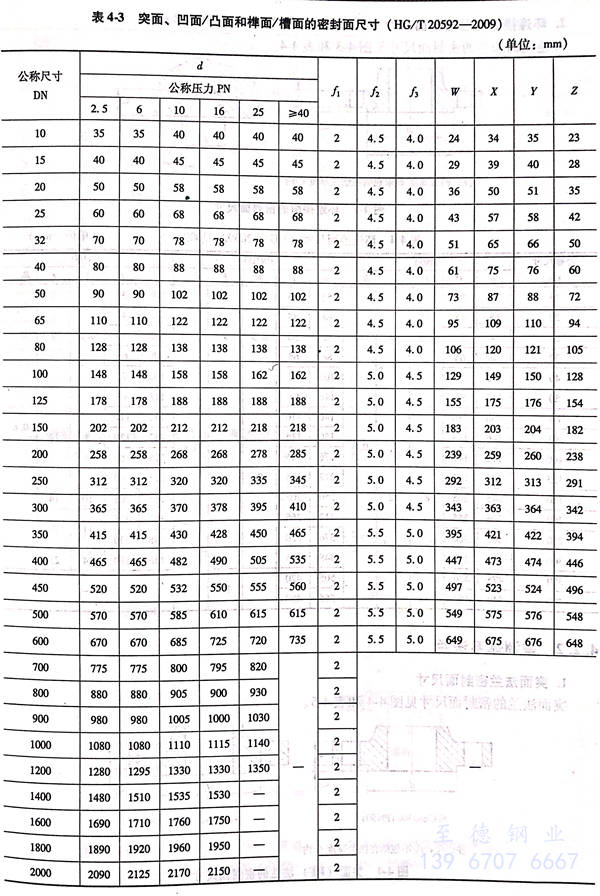

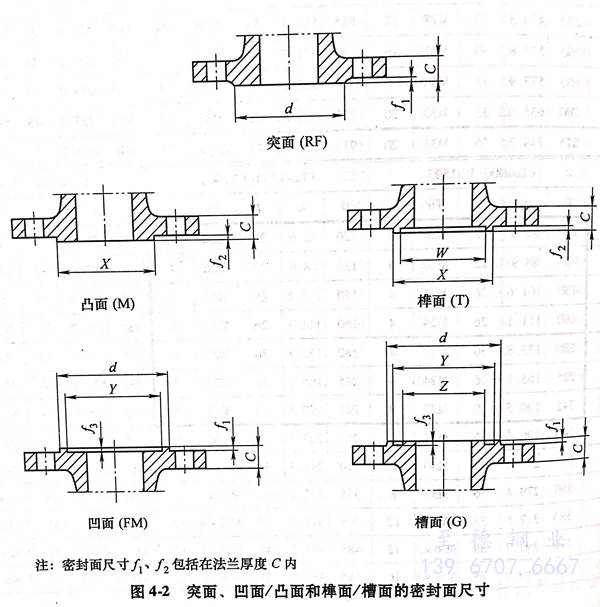

  突面(mian)、凹面(mian)／凸(tu)面(mian)、榫面(mian)／槽面(mian)法蘭密封面(mian)尺寸見圖 4-2 和 表 4-3 。

2. 環連接面法蘭密封面尺寸

 環連接(jie)面法蘭的密封面吃飯見圖 4-3 和 表(biao) 4-4 。

二、美洲(zhou)體系法蘭

 1. 突面(mian)法(fa)蘭密(mi)封面(mian)尺寸

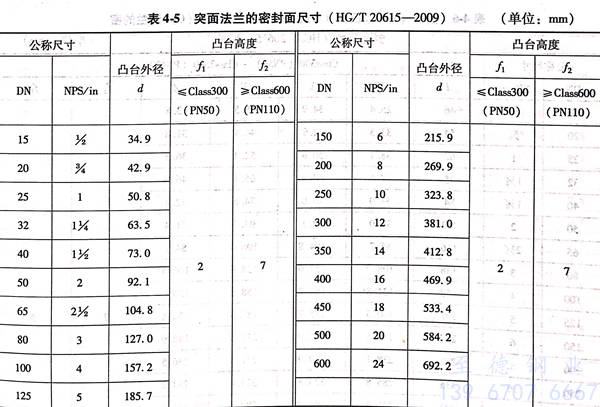

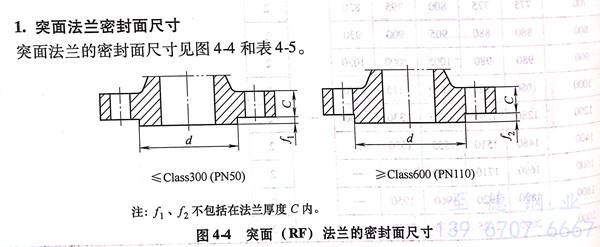

 突面法(fa)蘭的密封面尺寸(cun)見(jian)圖 4-4 和 表(biao) 4-5 。

 2. 凹面／凸面、榫(sun)面／槽面法(fa)蘭(lan)密封面尺寸

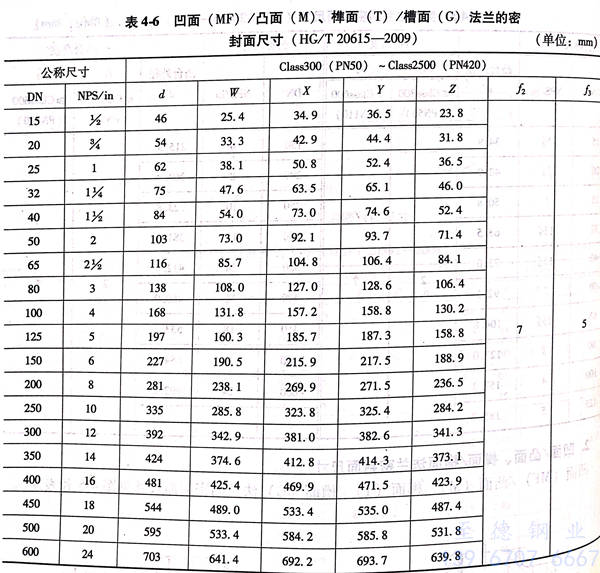

 凹(ao)面(mian)（MF)/凸面(mian)（M)、榫面(mian)（T)/槽(cao)面(mian)（G)法蘭的密封(feng)面(mian)尺寸見圖4-5和(he)表4-6。

3. 環連接面(mian)法(fa)蘭(lan)密封面(mian)尺寸

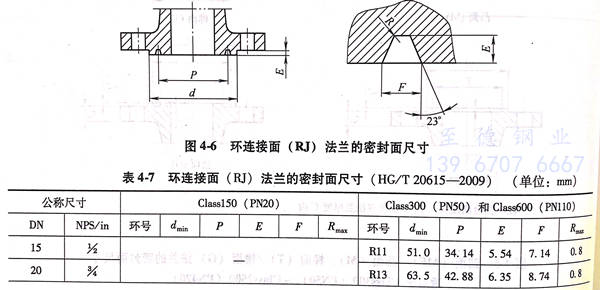

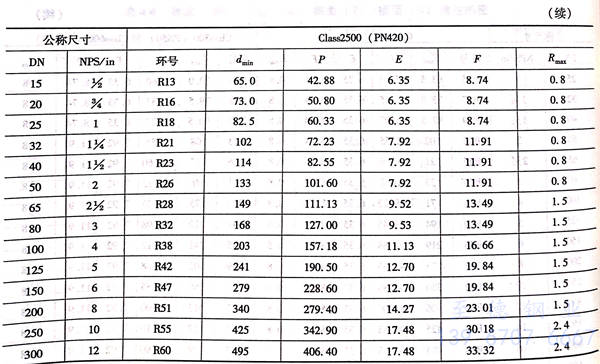

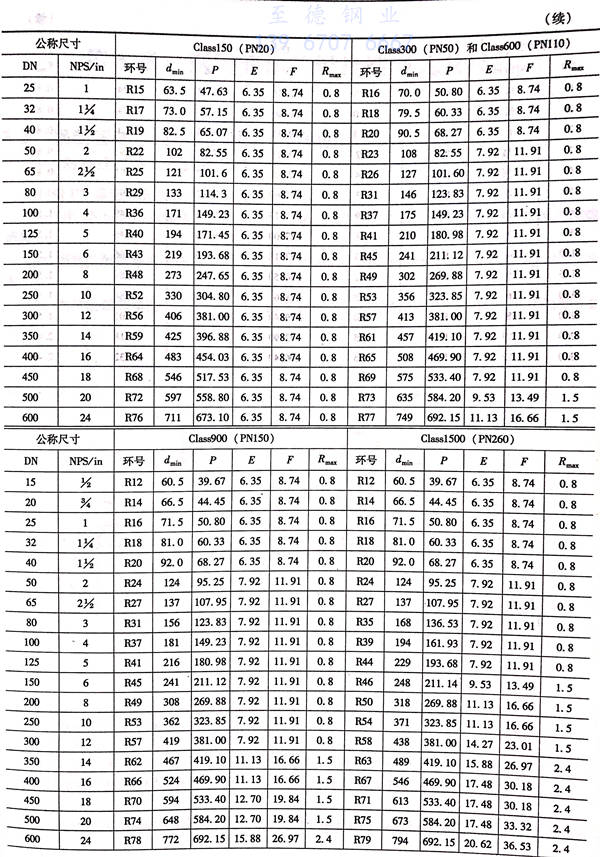

環連接面法蘭密(mi)封面尺寸見圖 4-6 和 表(biao) 4-7 。
