一、基本識別色

1. 識別色規(gui)定

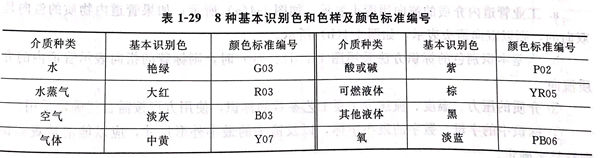

 根據管道(dao)內物(wu)質的一般性能分為8類，并相應規定了8種基本識別色(se)和相應的顏色(se)標準編號及色(se)樣，如表1-29所示。

2. 基本(ben)識別色標(biao)識方法

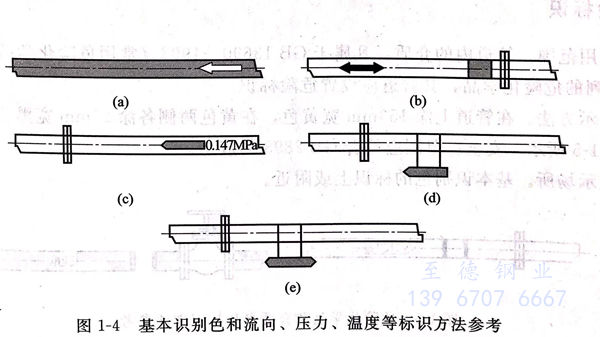

  工業管道的基本(ben)識(shi)別色(se)標識(shi)方法，應從以下(xia)5種方法中選擇，如(ru)圖(tu)1-4所示，說明(ming)如(ru)下(xia)。

  ①. 管道全長上標識。

  ②. 在管道上以寬為 150mm 的色環標識。

 ③. 在管道上以長方形的識(shi)(shi)別色標牌標識(shi)(shi)。

 ④. 在管道(dao)上(shang)以帶(dai)箭頭的長方形識別色標(biao)牌(pai)標(biao)識。

 ⑤. 在(zai)管道上以系掛的(de)識別(bie)色標牌標識。

 ⑥. 當采用圖1-4(b)~(e)所示方(fang)法時，兩個標識之間的最小距離應為(wei)10m.

 ⑦. 圖1-4(c)~(e)的標(biao)牌最小尺寸應(ying)以(yi)能清楚觀察識別色來確定。

 ⑧. 當管(guan)道采(cai)用(yong)圖1-4(b)~(e)所示方法時，其標識(shi)的場所應該包括所有管(guan)道的起點(dian)，終點(dian)、交叉點(dian)、轉彎處(chu)、閥(fa)門和(he)穿墻孔兩側等的管(guan)道上和(he)其他需要標識(shi)的部位。

二、識(shi)別符號

工(gong)業管道的識別符號(hao)由介質(zhi)名稱、流(liu)向和(he)主要工(gong)藝參數等組成，其標識應符合(he)下列(lie)要求。

 ①. 介質名稱的標識。

  a.用介質全稱標識(shi)。例如氮氣、硫酸、甲(jia)醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流向的標識。

  a. 工業管道內介質(zhi)的(de)流(liu)向(xiang)用(yong)箭頭表示，如(ru)圖(tu)1-4(a)所(suo)示；如(ru)果管道內物(wu)質(zhi)的(de)流(liu)向(xiang)是雙(shuang)向(xiang)的(de)，則以雙(shuang)向(xiang)箭頭表示，如(ru)圖(tu)1-4(b)所(suo)示。

  b. 當基本識(shi)(shi)別色的(de)標(biao)識(shi)(shi)方(fang)法采用圖1-4(d)、（e)時，則(ze)標(biao)牌的(de)指(zhi)向表(biao)示管道內的(de)介質流向。

 ③. 介質的(de)(de)壓力、溫度(du)、流(liu)速等主(zhu)要工(gong)藝參數(shu)的(de)(de)標(biao)識，使用方可(ke)按需自行確定采用。

 ④. 標(biao)識中的(de)字(zi)母(mu)、數(shu)字(zi)的(de)最(zui)小(xiao)字(zi)體，以及箭頭(tou)的(de)最(zui)小(xiao)外形尺寸，應以能清觀察識別(bie)符號來(lai)確定(ding)。

三、安全(quan)標(biao)識

 1. 危險標識

   ①. 適用范(fan)圍(wei)

   管道內的介質，凡屬于GB 13690-1992《常用危(wei)險化(hua)學(xue)品(pin)的分類及標志》中所列(lie)的危(wei)險化(hua)學(xue)品(pin)，其管道應設置危(wei)險標識(shi)。

   ②. 表示方法

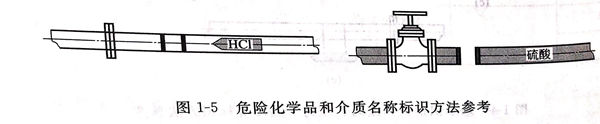

   在管(guan)道(dao)上涂(tu)150mm寬黃(huang)色(se)(se)，在黃(huang)色(se)(se)兩側各(ge)涂(tu)25mm寬黑色(se)(se)的色(se)(se)環或色(se)(se)帶(dai)，如圖1-5所示。安全色(se)(se)范(fan)圍應符合GB2893的規定(ding)。

   ③. 表示(shi)場所(suo)

   基本(ben)識別(bie)色的標識上或附近。

 2. 消防標(biao)識

 工(gong)業生產中設置的消防(fang)專用(yong)管道(dao)應遵(zun)守GB 13495-1992的規定，并在管道(dao)上標(biao)識“消防(fang)專用(yong)”識別符(fu)號(hao)。
