冷彎彎管是指在常溫下依靠機具對不(bu)銹鋼管進行彎曲。常用的冷彎彎管設備由手動彎管器、電動彎管機、液壓彎管機等。

1. 冷(leng)彎彎管注意事項(xiang)

 ①. 冷彎(wan)彎(wan)管機(ji)一般用來彎(wan)制公稱尺(chi)寸不大于250mm的管子，當彎(wan)制大管徑(jing)及厚壁管件時，宜采用中頻彎(wan)管機(ji)。

 ②. 采用冷彎(wan)(wan)(wan)彎(wan)(wan)(wan)管設備進行(xing)彎(wan)(wan)(wan)管時(shi)，彎(wan)(wan)(wan)頭(tou)的彎(wan)(wan)(wan)曲半徑不應小(xiao)于管子公(gong)稱(cheng)尺寸的4倍(bei)(bei)； 當用中(zhong)頻彎(wan)(wan)(wan)管機進行(xing)彎(wan)(wan)(wan)管時(shi)，彎(wan)(wan)(wan)頭(tou)的彎(wan)(wan)(wan)曲半徑應不小(xiao)于管子公(gong)稱(cheng)尺寸的1.5倍(bei)(bei)。

 ③. 金屬管(guan)(guan)道(dao)具有一(yi)(yi)定的(de)彈(dan)(dan)性，在(zai)冷彎(wan)過程(cheng)中，當(dang)施(shi)加在(zai)管(guan)(guan)子上的(de)外(wai)力(li)撤(che)除后，彎(wan)頭會回(hui)(hui)彈(dan)(dan)一(yi)(yi)個(ge)角度(du)，回(hui)(hui)彈(dan)(dan)角度(du)的(de)大(da)(da)小與(yu)管(guan)(guan)子的(de)材質、管(guan)(guan)壁厚度(du)、彎(wan)曲半徑的(de)大(da)(da)小等因素有 關，因此，在(zai)控制彎(wan)曲角度(du)時，應(ying)考慮(lv)增(zeng)加這一(yi)(yi)回(hui)(hui)彈(dan)(dan)的(de)角度(du)。

 2. 冷(leng)彎(wan)彎(wan)管加(jia)工方法

 ①. 手動彎管器(qi)的操作

   手動彎(wan)(wan)管(guan)(guan)器分攜帶式和(he)固定(ding)式兩種。可以彎(wan)(wan)制公稱尺(chi)寸不超 過25mm的(de)管(guan)(guan)子。彎(wan)(wan)管(guan)(guan)時，一般需備有(you)幾對與常用彎(wan)(wan)管(guan)(guan)外徑相應的(de)胎輪。

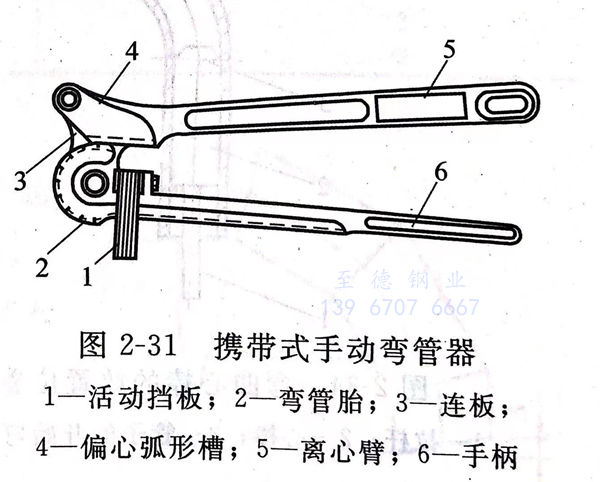

  攜帶式手(shou)動彎管(guan)器結構如(ru)圖 2-31所(suo)示。操作(zuo)時，將(jiang)被彎管(guan)子(zi)放在彎管(guan)胎槽內，一端(duan)固定(ding)在活動擋(dang)板上(shang)，推動手(shou)柄(bing)，便(bian)可(ke)將(jiang)管(guan)子(zi)彎曲(qu)到(dao)所(suo)需要的角度(du)。

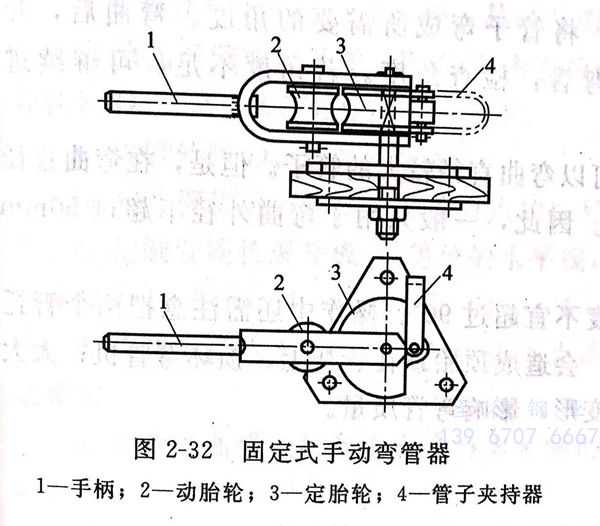

   固(gu)定(ding)(ding)式手動(dong)彎管(guan)(guan)器(qi)結構如圖 2-32 所示。操(cao)作(zuo)時(shi)，先(xian)根據被彎管(guan)(guan)子的外徑和彎曲(qu)半徑選用(yong)合(he)適的胎(tai)輪(lun)，把(ba)(ba)定(ding)(ding)胎(tai)輪(lun)用(yong)銷子固(gu)定(ding)(ding)在操(cao)作(zuo)平臺上(shang)，動(dong)胎(tai)輪(lun)插在推架上(shang)，把(ba)(ba)要(yao)彎曲(qu)的管(guan)(guan)子放在定(ding)(ding)胎(tai)輪(lun)和動(dong)胎(tai)輪(lun)之間的凹(ao)槽內，推動(dong)手柄，繞定(ding)(ding)胎(tai)輪(lun)旋轉，直到彎成所需要(yao)的角度為止。

 ②. 電(dian)動彎管(guan)機的操作(zuo)

   電(dian)動彎(wan)(wan)管(guan)(guan)(guan)機(ji)(ji)由電(dian)動機(ji)(ji)通過傳動裝置，帶(dai)(dai)動主(zhu)軸(zhou)以(yi)及固定在主(zhu)軸(zhou)上的(de)(de)彎(wan)(wan)管(guan)(guan)(guan)模(mo)(mo)一起轉動進(jin)行彎(wan)(wan)管(guan)(guan)(guan)。圖 2-33 為(wei)電(dian)動彎(wan)(wan)管(guan)(guan)(guan)機(ji)(ji)彎(wan)(wan)管(guan)(guan)(guan)示意圖，彎(wan)(wan)管(guan)(guan)(guan)時，先把要彎(wan)(wan)曲的(de)(de)管(guan)(guan)(guan)子沿導向模(mo)(mo)放在彎(wan)(wan)管(guan)(guan)(guan)模(mo)(mo)和壓緊模(mo)(mo)之間，調整導向模(mo)(mo)，使管(guan)(guan)(guan)子處于彎(wan)(wan)管(guan)(guan)(guan)模(mo)(mo)和壓緊模(mo)(mo)的(de)(de) 公切線(xian)位置，并(bing)使起彎(wan)(wan)點(dian)對準切點(dian)，再用U形管(guan)(guan)(guan)卡(ka)將管(guan)(guan)(guan)端卡(ka)在彎(wan)(wan)管(guan)(guan)(guan)模(mo)(mo)上，然后啟動電(dian)動機(ji)(ji)開(kai)始彎(wan)(wan)管(guan)(guan)(guan)，使彎(wan)(wan)管(guan)(guan)(guan)模(mo)(mo)和壓緊模(mo)(mo)帶(dai)(dai)著管(guan)(guan)(guan)子一起繞彎(wan)(wan)管(guan)(guan)(guan)模(mo)(mo)旋(xuan)轉，到所需彎(wan)(wan)曲角度后停(ting)車。拆除U形管(guan)(guan)(guan)卡(ka)，松開(kai)壓緊模(mo)(mo)，取出彎(wan)(wan)管(guan)(guan)(guan)。

  在使(shi)用電動彎(wan)管機彎(wan)管時，所用的彎(wan)管模、導向模和(he)壓緊模，必須(xu)與被彎(wan)曲管子的外 徑相符(fu)，以免加工完(wan)后彎(wan)管質量不符(fu)合要求(qiu)。

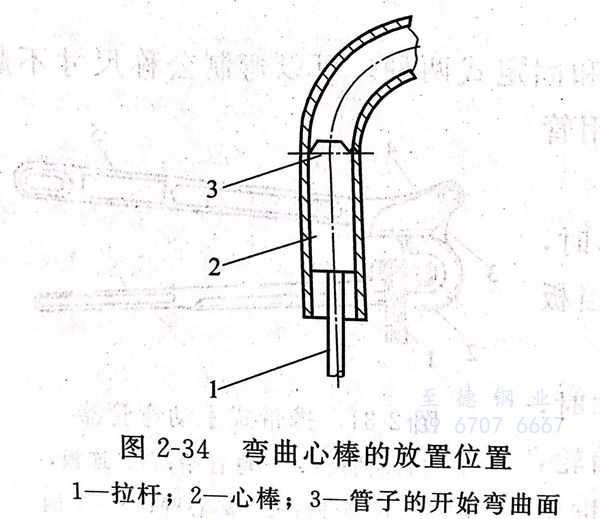

   當被彎(wan)(wan)曲管子(zi)外(wai)(wai)徑(jing)大(da)于60mm時，必須在(zai)管內(nei)放置彎(wan)(wan)曲心(xin)(xin)棒(bang)(bang)，心(xin)(xin)棒(bang)(bang)外(wai)(wai)徑(jing)比管子(zi)內(nei)徑(jing)小(xiao)1～1.5mm，放在(zai)管子(zi)起(qi)彎(wan)(wan)點稍前處；如圖 2-34 所示(shi)，心(xin)(xin)棒(bang)(bang)的(de)(de)圓(yuan)錐部(bu)分轉為圓(yuan)柱部(bu)分的(de)(de)交線要放在(zai)管子(zi)的(de)(de)起(qi)彎(wan)(wan)面上。心(xin)(xin)棒(bang)(bang)伸出(chu)過前，彎(wan)(wan)管時會使心(xin)(xin)棒(bang)(bang)開裂(lie)；心(xin)(xin)棒(bang)(bang)伸出(chu)過后，又會使彎(wan)(wan)出(chu)來(lai)的(de)(de)彎(wan)(wan)管產(chan)生過大(da)的(de)(de)圓(yuan)度。心(xin)(xin)棒(bang)(bang)的(de)(de)正確位置可(ke)用(yong)(yong)試驗方法獲(huo)得。凡(fan)使用(yong)(yong)心(xin)(xin)棒(bang)(bang)彎(wan)(wan)管時，在(zai)彎(wan)(wan)管前應將(jiang)被彎(wan)(wan)管子(zi)管腔(qiang)內(nei)的(de)(de)雜(za)物(wu)清(qing)除(chu)干凈，有條件時可(ke)在(zai)管子(zi)內(nei)壁涂少許潤滑油，用(yong)(yong)以減小(xiao)心(xin)(xin)棒(bang)(bang)與(yu)管壁的(de)(de)摩(mo)擦(ca)。

 ③. 液壓彎(wan)管機的(de)操作

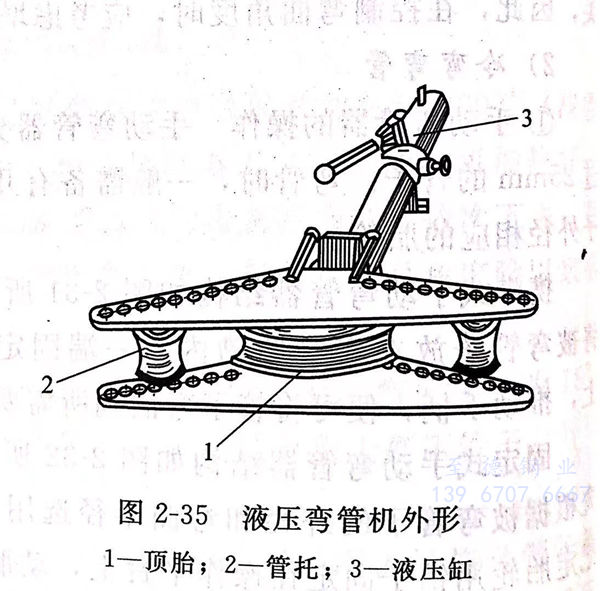

    液(ye)壓彎(wan)(wan)(wan)(wan)管(guan)(guan)(guan)機外形(xing)如圖 2-35 所示，使用這種彎(wan)(wan)(wan)(wan)管(guan)(guan)(guan)機彎(wan)(wan)(wan)(wan)管(guan)(guan)(guan)時， 先把(ba)頂(ding)(ding)胎(tai)退(tui)至管(guan)(guan)(guan)托(tuo)后(hou)(hou)面，再把(ba)管(guan)(guan)(guan)子放在頂(ding)(ding)胎(tai)與管(guan)(guan)(guan)托(tuo)的弧(hu)形(xing)槽內，并使管(guan)(guan)(guan)子彎(wan)(wan)(wan)(wan)曲部分的中心與頂(ding)(ding)胎(tai)的中點對(dui)齊，然后(hou)(hou)開動(dong)機器，將管(guan)(guan)(guan)子彎(wan)(wan)(wan)(wan)成(cheng)所需要的角(jiao)度。彎(wan)(wan)(wan)(wan)曲后(hou)(hou)，開倒車把(ba)頂(ding)(ding)胎(tai)退(tui)回到(dao)原來位置(zhi)，取出彎(wan)(wan)(wan)(wan)好的彎(wan)(wan)(wan)(wan)管(guan)(guan)(guan)，檢查(cha)角(jiao)度。若角(jiao)度不(bu)足(zu)，可(ke)繼續進(jin)行彎(wan)(wan)(wan)(wan)曲。

   這(zhe)種彎(wan)管機胎(tai)具簡單、輕(qing)便、動力大，可以彎(wan)曲直徑(jing)較大的(de)(de)管子(zi)。但(dan)是，在彎(wan)曲直徑(jing)較大的(de)(de)管子(zi)時，彎(wan)管斷面(mian)往往變形(xing)比較嚴(yan)重。因此，一般只用(yong)于彎(wan)曲外(wai)徑(jing)不超過50mm的(de)(de)管子(zi)。

  使用這種彎管機彎管時，每次彎曲的(de)(de)角度不宜超過90°。操作中還需(xu)注意把(ba)兩個管托間(jian)(jian)的(de)(de)距離最好調到(dao)剛(gang)好讓頂胎通過。太小時，會造成(cheng)頂胎頂在管托上，損壞彎管機；太大時，則在彎曲時管托之間(jian)(jian)的(de)(de)管段會產生彎曲變形，影響彎管質量。
