1. 卷邊圈(quan)制作方法

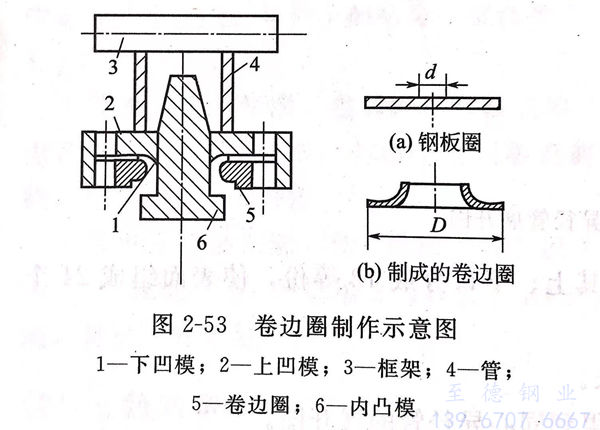

  如圖(tu)2-53所(suo)示，將(jiang)鋼(gang)板(ban)圈置于上下(xia)凹(ao)模之(zhi)間，內凸模在外力的(de)(de)作(zuo)用下(xia)將(jiang)鋼(gang)板(ban)圈壓(ya)(ya)成卷(juan)邊圈。施力的(de)(de)機具可(ke)(ke)采用液(ye)壓(ya)(ya)千(qian)斤(jin)(jin)頂。當鋼(gang)板(ban)厚(hou)為3mm時(shi)（材質為1Cr18Ni9Ti),100kN(10t)的(de)(de)液(ye)壓(ya)(ya)千(qian)斤(jin)(jin)頂可(ke)(ke)制作(zuo)公(gong)稱尺(chi)寸(cun)DN25mm的(de)(de)卷(juan)邊圈；當板(ban)厚(hou)3.5mm時(shi)，500kN(50t)液(ye)壓(ya)(ya)千(qian)斤(jin)(jin)頂可(ke)(ke)制作(zuo)公(gong)稱尺(chi)寸(cun)DN50mm的(de)(de)卷(juan)邊圈；當板(ban)厚(hou)4mm時(shi)，1000kN（100t)液(ye)壓(ya)(ya)千(qian)斤(jin)(jin)頂可(ke)(ke)制作(zuo)公(gong)稱尺(chi)寸(cun)DN80mm的(de)(de)卷(juan)邊圈。

圖 53.jpg


在加工鋼板圈時，應使其內徑與管子外徑的比為（1:2.1)~(1:2.2)。



 2. 卷(juan)邊(bian)短(duan)管(guan)的(de)制作



圖 54.jpg

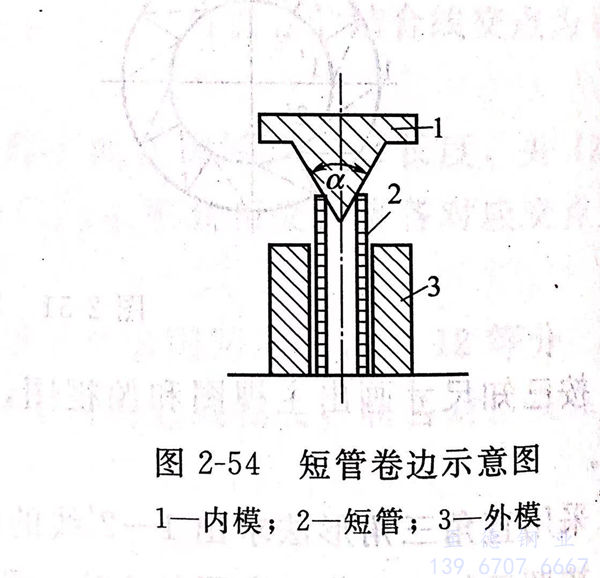

  短(duan)管卷(juan)(juan)邊可(ke)采用(yong)電動卷(juan)(juan)邊機，其制作方法如圖2-54所示。內(nei)模的角度a有45°、90°、125°、180°四(si)種。在(zai)管子上卷(juan)(juan)邊時，內(nei)模（中碳鋼(gang)制成(cheng)）更換(huan)4次，沖(chong)壓即成(cheng)。短(duan)管卷(juan)(juan)邊比(bi)鋼(gang)圈卷(juan)(juan)邊麻煩(fan)些(xie)，但安裝方便。卷(juan)(juan)邊圈與(yu)管道(dao)焊接時，常因焊縫(feng)高度較大，焊后要進行加工，否則會(hui)造(zao)成(cheng)卷(juan)(juan)邊圈與(yu)鋼(gang)法蘭接觸不緊(jin)密的缺陷。
