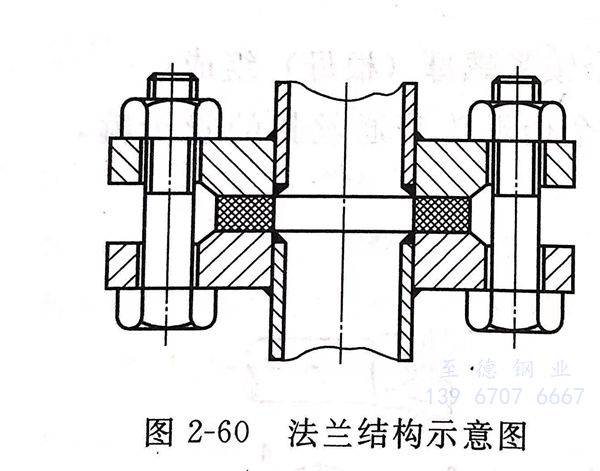

久久99國產精品久久99果凍傳媒:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭密(mi)封(feng)(feng)形式一般是(shi)依(yi)靠(kao)其連(lian)接螺栓所產生的(de)預緊力(li)，通過各種固體墊片或(huo)液體墊片達到足(zu)夠的(de)工作密(mi)封(feng)(feng)比壓，來(lai)阻止被密(mi)封(feng)(feng)流體介質的(de)外(wai)泄，屬于強制密(mi)封(feng)(feng)范(fan)疇(chou)，如圖2-60所示。


圖 60.jpg


  我國(guo)國(guo)標(biao)GB/T 9112-2000《鋼(gang)制(zhi)管法蘭，類(lei)型(xing)(xing)與參(can)數(shu)》規定(ding)了鋼(gang)制(zhi)管法蘭的(de)類(lei)型(xing)(xing)與參(can)數(shu)。鋼制管(guan)法蘭(lan)的(de)類(lei)(lei)型與(yu)參數包(bao)括(kuo)公稱(cheng)壓力、公稱(cheng)尺寸與(yu)鋼管(guan)外徑、法蘭(lan)類(lei)(lei)型及其適用(yong)范(fan)圍和密(mi)封形(xing)式及代號。


1. 公稱壓力

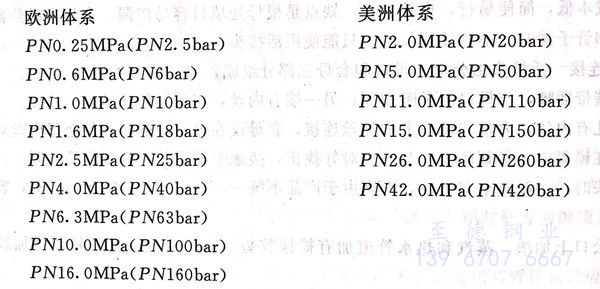

  我國目前采(cai)用的是歐洲(zhou)(zhou)管(guan)法蘭體(ti)系(xi)(xi)(xi)和美洲(zhou)(zhou)管(guan)法蘭體(ti)系(xi)(xi)(xi)的15個公稱(cheng)壓(ya)(ya)力等級。在管(guan)道工程圖中選用歐洲(zhou)(zhou)體(ti)系(xi)(xi)(xi)的較多，但(dan)進口項(xiang)目圖紙中各種體(ti)系(xi)(xi)(xi)都會涉及到，要注(zhu)意(yi)區分和識別。兩個體(ti)系(xi)(xi)(xi)的公稱(cheng)壓(ya)(ya)力等級用PN標記(ji)如(ru)下:




2. 公稱尺寸(cun)與(yu)鋼管外徑

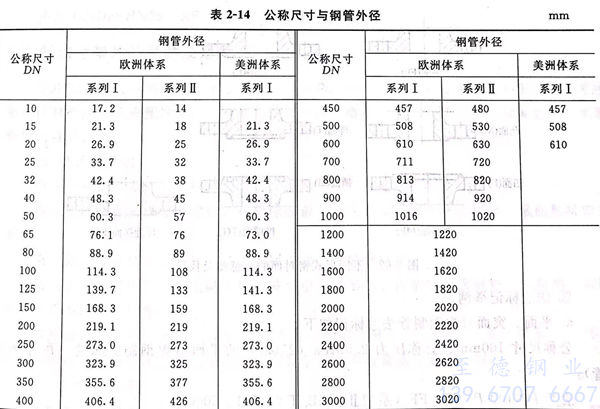

 我國選用的(de)鋼(gang)(gang)管(guan)外(wai)徑為Ⅰ、Ⅱ兩(liang)個(ge)系(xi)(xi)(xi)列，系(xi)(xi)(xi)列Ⅰ為國際通系(xi)(xi)(xi)列（俗稱英制(zhi)管(guan)）；系(xi)(xi)(xi)列E為國內常用系(xi)(xi)(xi)列（俗稱米制(zhi)管(guan)）。兩(liang)個(ge)體系(xi)(xi)(xi)管(guan)法蘭的(de)公稱尺寸和鋼(gang)(gang)管(guan)外(wai)徑應符合表2-14的(de)規定。


表 14.jpg


 3. 法(fa)蘭類(lei)型

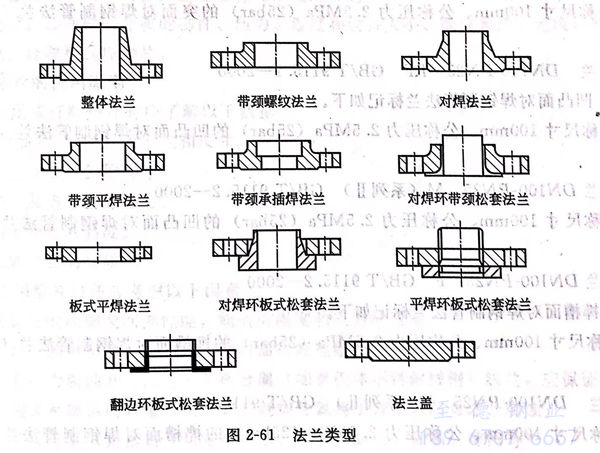

 法蘭類型應符合圖2-61的(de)規定(ding)。


圖 61.jpg


 4. 密(mi)封面形式(shi)及代號


圖 62.jpg

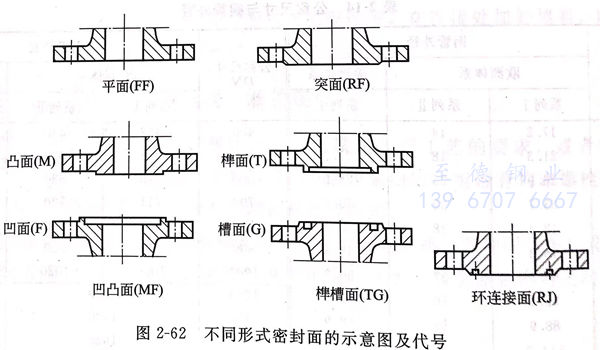

 法蘭的密封面(mian)形式及代號(hao)應符合圖2-62的規(gui)定。



 5. 法蘭標記(ji)方(fang)式


 ①. 法蘭應按公稱(cheng)尺寸(cun)、公稱(cheng)壓力、密封面(mian)形式代(dai)號(hao)、螺紋(wen)特性(xing)代(dai)號(hao)或(huo)配用(yong)的鋼管(guan)系列(lie)(lie)代(dai)號(hao)（配用(yong)米制管(guan)代(dai)號(hao)為“系列(lie)(lie)II”，配用(yong)英制管(guan)不標記）及標準編號(hao)進行標記。


 ②. 法蘭密(mi)封面的(de)形(xing)式代號應(ying)符(fu)合GB/T 9112-2000《鋼(gang)制(zhi)管法蘭類(lei)型(xing)與參數(shu)》的(de)規(gui)定。


 ③. 法蘭(lan)標(biao)記舉(ju)例


   a. 平面、突面對(dui)焊鋼制(zhi)管(guan)法蘭(lan)標記如下。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的平(ping)面(mian)對焊(han)鋼制(zhi)管(guan)法蘭(lan)（配用米制(zhi)管(guan)）：法蘭(lan)DN100-PN25 FF(系列II)GB/T 9115.1-2000


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的突面對焊鋼(gang)制(zhi)管法蘭（配(pei)用英制(zhi)管）：法蘭 DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸面對焊鋼制管法蘭標(biao)記如下。


    公(gong)稱尺寸100mm、公(gong)稱壓力2.5MPa(25bar)的(de)凹凸(tu)面(mian)對焊鋼制(zhi)管法蘭(lan)（配用米(mi)制(zhi)管）：法蘭(lan)DN100-PN25 M(系列II)GB/T 9115.2-2000


    公(gong)稱尺寸100mm、公(gong)稱壓(ya)力(li)2.5MPa(25bar)的凹凸面對焊(han)鋼制(zhi)管法蘭(lan)（配用英制(zhi)管）： 法蘭(lan)DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽面(mian)對焊鋼制管法蘭標記如下(xia)。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的榫(sun)槽(cao)面對(dui)焊鋼制(zhi)管法蘭(lan)（配用米(mi)制(zhi)管）： 法蘭(lan) DN100-PN25 T(系列(lie)II)GB/T 9115.3-2000


   公(gong)稱(cheng)尺(chi)寸(cun)100mm、公(gong)稱(cheng)壓力2.5MPa(25bar)的榫槽(cao)面(mian)對焊鋼制(zhi)管法蘭（配(pei)用英制(zhi)管）：法蘭DN100-PN25 G GB/T 9115.3-2000


  d. 平面、突面對焊鋼制管法蘭蓋(gai)標記(ji)如下。


    公稱(cheng)尺(chi)寸100mm、公稱(cheng)壓力2.5MPa(25bar)的平面對焊鋼(gang)制(zhi)管法(fa)蘭蓋：法(fa)蘭DN100-PN25 FF GB/T 9123.1-2000


    公(gong)稱(cheng)(cheng)尺寸(cun)100mm、公(gong)稱(cheng)(cheng)壓力(li)2.5MPa(25bar)的突面(mian)對(dui)焊鋼制管法蘭蓋：法三DN100N25 KF GB/T 9123. 1-2000
