不銹鋼管熱處理(li)主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼管(guan)的熱處理制度。

1. 熱處理溫(wen)度及爐溫(wen)

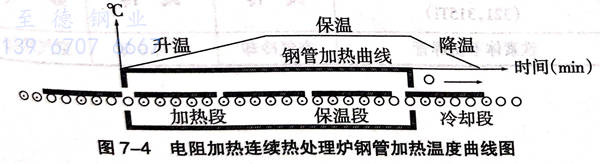

 在(zai)熱(re)處(chu)(chu)(chu)理(li)(li)(li)過程中(zhong)，不銹鋼管熱(re)處(chu)(chu)(chu)理(li)(li)(li)溫(wen)(wen)度(du)(du)及爐溫(wen)(wen)的(de)控(kong)制(zhi)(zhi)是非常重要的(de)（圖7-4)表7-1由所列出了 AST-FAGERSTA 熱(re)處(chu)(chu)(chu)理(li)(li)(li)爐各類鋼種的(de)熱(re)處(chu)(chu)(chu)理(li)(li)(li)溫(wen)(wen)度(du)(du)和加(jia)(jia)熱(re)爐各組電(dian)阻加(jia)(jia)熱(re)溫(wen)(wen)度(du)(du)，在(zai)熱(re)處(chu)(chu)(chu)理(li)(li)(li)時應照此嚴格(ge)控(kong)制(zhi)(zhi)，以保證(zheng)熱(re)處(chu)(chu)(chu)理(li)(li)(li)效果。

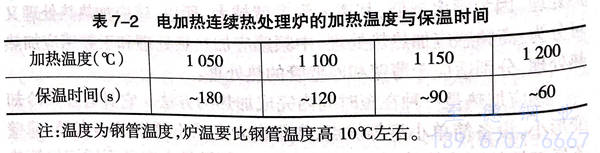

 電加(jia)(jia)熱連續(xu)熱處(chu)理爐的加(jia)(jia)熱溫度與保溫時間見表7-2。

2. 冷(leng)卻與冷(leng)卻速度

 為了防(fang)止碳化鉻的析(xi)出(chu)(chu)，對(dui)固熔處理的不(bu)銹鋼管，必須進行快速(su)冷卻(que)。當不(bu)銹鋼管的溫(wen)度(du)在(zai)1000℃~600℃之間，冷卻(que)速(su)度(du)為5℃/s,即兩(liang)分鐘內一定要降到(dao)600℃以下，可以防(fang)止鉻的碳化物析(xi)出(chu)(chu)，同時也避免了σ相(xiang)的析(xi)出(chu)(chu)，可防(fang)止高Cr-Mo鋼較高的脆性的產生。

 其(qi)他形式熱(re)處(chu)理的冷(leng)卻方(fang)式，按照熱(re)處(chu)理工藝要求實施。

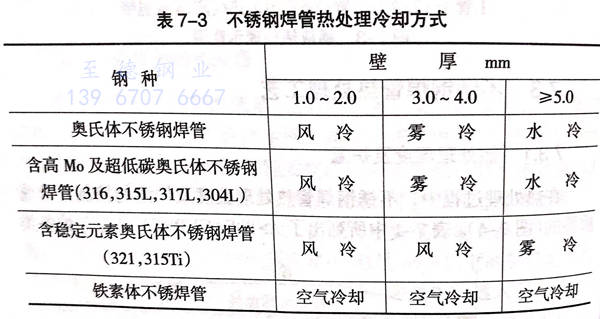

 不銹鋼管(guan)按鋼種和壁厚選擇冷卻方式，見表(biao)7-3。

3. 不銹鋼焊管的熱處理制度

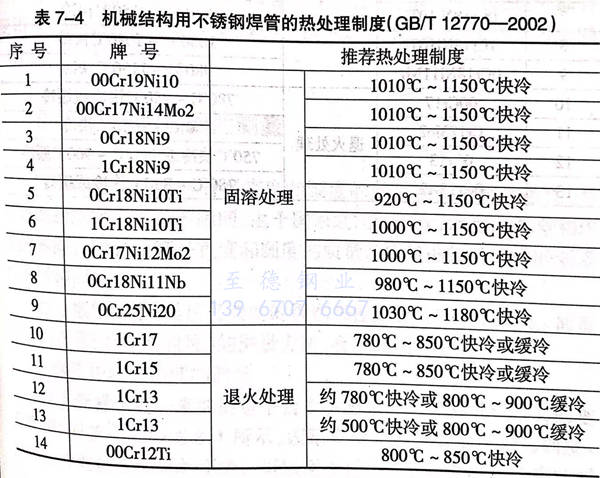

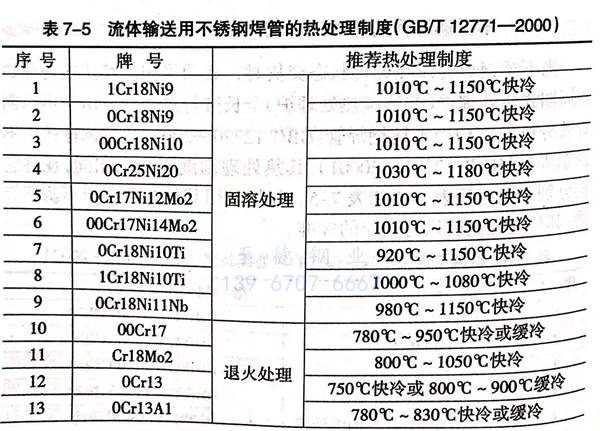

 當不(bu)(bu)銹(xiu)鋼(gang)(gang)管(guan)以熱(re)處(chu)理狀態交(jiao)貨(huo)時，必須采用連續式熱(re)處(chu)理爐或周期式熱(re)處(chu)理爐（非連續熱(re)處(chu)理爐）全(quan)長進行熱(re)處(chu)理。由于不(bu)(bu)銹(xiu)鋼(gang)(gang)焊管(guan)分機械(xie)結構用不(bu)(bu)銹(xiu)鋼(gang)(gang)焊管(guan)（GB/T 14976-2002)和流體輸(shu)送用不(bu)(bu)銹(xiu)鋼(gang)(gang)管(guan)（GB/T 14975 -2002),其(qi)熱(re)處(chu)理制(zhi)度(du)不(bu)(bu)完全(quan)相(xiang)同，現將它們分別(bie)列出，見表(biao)7-4和表(biao)7-5.如果采用其(qi)他標(biao)(biao)準生產不(bu)(bu)銹(xiu)鋼(gang)(gang)焊管(guan)，其(qi)熱(re)處(chu)理制(zhi)度(du)執行相(xiang)應(ying)的標(biao)(biao)準。
