一、管(guan)道支吊架(jia)的分類(lei)和結構形式
1. 分類
①. 承重(zhong)架(jia) 包括滑(hua)動架(jia)、桿式吊(diao)架(jia)、恒力(li)架(jia)、可(ke)變（變力(li)）彈(dan)簧(huang)支吊(diao)架(jia)和滾動架(jia)等。
②. 限(xian)制性(xing)支架 包括限(xian)位架、定值限(xian)位架、導向(xiang)架和(he)固定架等。
③. 減振(zhen)(zhen)架 包括彈(dan)簧式、油壓式、摩擦(ca)式、黏性減振(zhen)(zhen)器等。
2. 結構形式
①. 標準支架

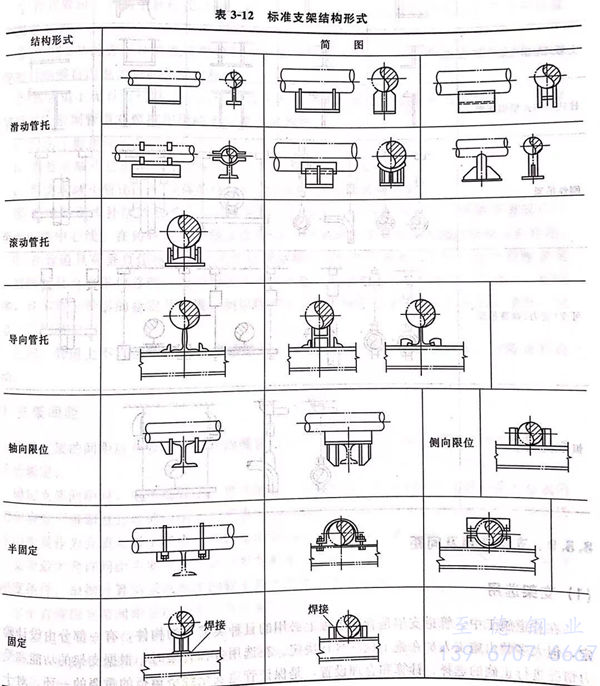

指整(zheng)個結構(gou)各部位的(de)尺寸都是(shi)不變的(de)，如各類管托就是(shi)標準支架，選用時根(gen)據管徑、材料等寫明型號(hao)即可。標準支架結構(gou)形式見(jian)表3-12.
②. 通用支架(jia)

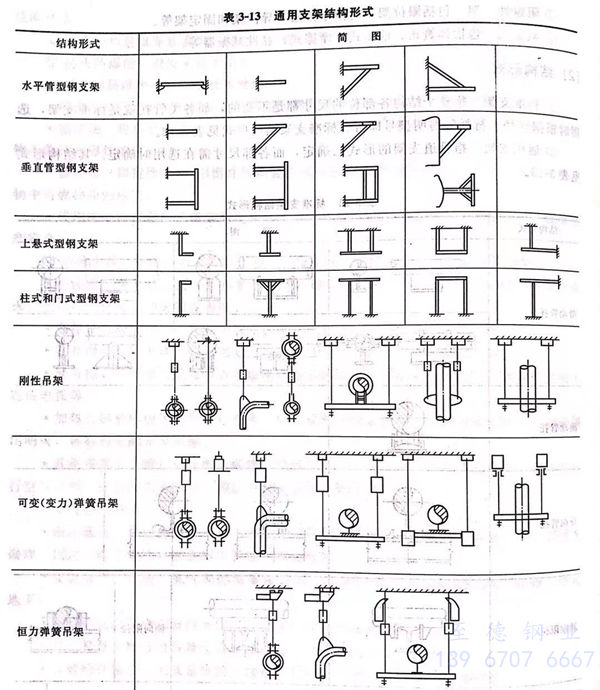

指管道支架的形(xing)式已確定，而各部尺寸需在選用時(shi)確定。其結構形(xing)式見表3-13.
二、支架選用(yong)及間距
1. 支架(jia)選(xuan)用
在管道(dao)施工中，管道(dao)支(zhi)架(jia)是(shi)管道(dao)工程上必用(yong)的(de)(de)(de)且種類繁多的(de)(de)(de)構件，有(you)一部分(fen)由設計確定，但大多數由施工人員(yuan)在施工現場自(zi)行決定。在選用(yong)各種管架(jia)時(shi)，根據支(zhi)架(jia)的(de)(de)(de)功(gong)能和受力情況進行正確的(de)(de)(de)選擇(ze)、計算和合理設置(zhi)，是(shi)保證管道(dao)安全經濟(ji)運行的(de)(de)(de)重(zhong)要(yao)的(de)(de)(de)一環。對于支(zhi)架(jia)的(de)(de)(de)選擇(ze)、要(yao)遵循下列原則(ze)。
①. 支架的(de)選(xuan)型和設(she)置(zhi)應(ying)符合(he)設(she)計文件的(de)規定，應(ying)能正(zheng)確(que)地(di)支撐管道(dao)，并能滿足管道(dao)的(de)強度(du)和剛度(du)、管道(dao)的(de)介質工作(zuo)壓力和工作(zuo)溫度(du)、管道(dao)投入運行時的(de)位移和補償、管道(dao)安(an)裝的(de)實際位置(zhi)等各(ge)方面的(de)綜合(he)要(yao)求(qiu)。
②. 支架應能承受管道(dao)在安(an)裝(zhuang)狀態(tai)、工作(zuo)(zuo)狀態(tai)及預計工作(zuo)(zuo)狀態(tai)中的一些偶然外荷載的作(zuo)(zuo)用(yong)。
③. 支(zhi)架應盡量選擇型號相(xiang)同的標準(zhun)支(zhi)架，以便成批生產和加(jia)快(kuai)施工速(su)度。
④. 應選用制作簡單、施工方便、應用較多的焊接型支架(jia)。
⑤. 在直管段上的兩個補償器之(zhi)間(jian)，或無補償裝(zhuang)置、有熱位(wei)移(yi)的直管段上只允(yun)許設(she)置一個固定支架(jia)。
⑥. 水平安(an)裝的(de)方形補償器或彎(wan)管附近，應采用滑動支架(jia)，以便管道在(zai)溫度變化而引(yin)起(qi)伸縮時能(neng)夠自由地做軸向和(he)橫向移動。
⑦. 在管道(dao)上無(wu)垂直(zhi)位(wei)移或垂直(zhi)位(wei)移很(hen)小的地方(fang)，可設置(zhi)活動支架(jia)或剛性吊架(jia)。活動支架(jia)形式應根(gen)據管道(dao)對摩擦(ca)作用的不(bu)同要(yao)求(qiu)來(lai)選擇。
a. 對(dui)由于摩擦而產(chan)生(sheng)的作用(yong)無嚴格(ge)限制時，可(ke)采用(yong)滑動支架。
b. 當(dang)要(yao)求減(jian)小管道軸向(xiang)摩擦作用力時(shi)，可選(xuan)用滾柱支架(jia)。
c. 當要求減小管道水平位移的摩擦作用(yong)力(li)時，可采(cai)用(yong)滾(gun)珠支架。
⑧. 在(zai)填(tian)料函式補償(chang)器和波形補償(chang)器兩(liang)側，應設(she)置1~2個(ge)導(dao)向支(zhi)(zhi)架，以使管道(dao)運行時不至于偏離中心線。在(zai)鑄鐵閥(fa)件(jian)兩(liang)側宜設(she)置1~2個(ge)導(dao)向支(zhi)(zhi)架，使鑄鐵閥(fa)件(jian)少受彎矩作(zuo)用。
⑨. 在管(guan)道(dao)具有垂(chui)直(zhi)位(wei)移之處，應設彈簧(huang)吊(diao)(diao)架(jia)；當不(bu)便設彈簧(huang)吊(diao)(diao)架(jia)時，也可設彈簧(huang)支架(jia)；當同(tong)時具有水(shui)平位(wei)移時，應采用滾(gun)珠彈簧(huang)支架(jia)。但管(guan)道(dao)吊(diao)(diao)架(jia)現場裝配工作量大(da)，耗鋼材多，且(qie)不(bu)利于管(guan)道(dao)的穩定及消震，所以除架(jia)空管(guan)道(dao)不(bu)便裝設滑動支架(jia)時裝設吊(diao)(diao)架(jia)外，應盡量少采用吊(diao)(diao)架(jia)。
在同一(yi)管道上不宜(yi)連續使用(yong)過多的(de)吊架(jia)，應(ying)在適當位(wei)置設置型鋼(gang)支架(jia)，以(yi)防止管道擺(bai)動。
2. 支架間(jian)距
管(guan)道支架的(de)間距(ju)應(ying)符合設計(ji)文(wen)件的(de)規定(ding)。當設計(ji)文(wen)件無規定(ding)時(shi)，可(ke)參考相關的(de)管(guan)道設計(ji)手(shou)冊確定(ding)。
確定(ding)支架間(jian)距(ju)(ju)時(shi)，應考(kao)慮管子(zi)、管子(zi)附件、保溫結構及管道(dao)內介質重(zhong)(zhong)(zhong)量對管子(zi)造(zao)成的應力和應變不得超過允許的范圍。如管道(dao)內的介質是氣體或蒸汽，一般應將水壓試驗時(shi)管內水的重(zhong)(zhong)(zhong)量作為介質重(zhong)(zhong)(zhong)量來(lai)考(kao)慮。在較重(zhong)(zhong)(zhong)的管道(dao)附件旁應設支架，以承(cheng)(cheng)受(shou)其荷重(zhong)(zhong)(zhong)。支架最(zui)大允許間(jian)距(ju)(ju)主要是由管道(dao)所承(cheng)(cheng)受(shou)的垂直方向荷載來(lai)決定(ding)的，它應滿足強度(du)條(tiao)件和剛度(du)條(tiao)件。根據計算結果(guo)取其中的較小值作為最(zui)大允許間(jian)距(ju)(ju)。
水平直管段(duan)支(zhi)架間距是以承受均布(bu)荷載來計算(suan)的。
①. 固定支架(jia)安裝位置的確定

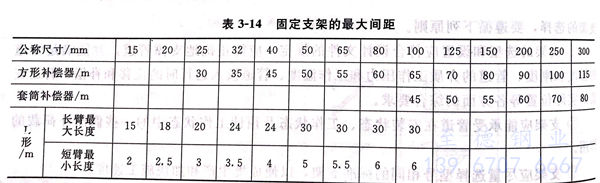

固定(ding)(ding)支架(jia)的安(an)裝位(wei)置由(you)設(she)計人(ren)員根據(ju)需要在圖(tu)紙上予以(yi)確定(ding)(ding)。一般是考慮熱力管道(dao)自然補(bu)償(chang)、補(bu)償(chang)器補(bu)償(chang)的需要。同時固定(ding)(ding)支架(jia)位(wei)置的確定(ding)(ding)應不超過表3-14規定(ding)(ding)的間距值。
②. 活動(dong)支架安裝位(wei)置的確定

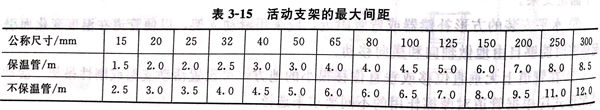

活動支架安裝位置(zhi)一般設計不予明確，必須由(you)施工現(xian)場(chang)參(can)照表3-15 的規定值具體定位。
三(san)、管(guan)道(dao)支(zhi)架(jia)的安裝
1. 支(zhi)架安裝的一般要求
管道支架安(an)裝前(qian)，應(ying)(ying)對(dui)所要(yao)安(an)裝的支架進行檢查，支架的規格尺寸(cun)應(ying)(ying)符(fu)合設計要(yao)求。固定(ding)后的支架位置(zhi)應(ying)(ying)正(zheng)確，安(an)裝要(yao)平整牢固，與(yu)管子接(jie)觸要(yao)良(liang)好。
對于有坡度要(yao)求的(de)管道，支架(jia)的(de)標高、坡度必須(xu)符合設(she)計要(yao)求。支架(jia)的(de)坡度和標高應根據(ju)兩(liang)點(dian)間(jian)(jian)(jian)的(de)距離和坡度的(de)大小，算出(chu)兩(liang)點(dian)間(jian)(jian)(jian)的(de)高差，然后(hou)在(zai)兩(liang)點(dian)間(jian)(jian)(jian)拉(la)一條直(zhi)線，按照支架(jia)的(de)間(jian)(jian)(jian)距在(zai)墻(qiang)上(shang)或構筑(zhu)物上(shang)畫出(chu)每個支架(jia)的(de)位置。
固(gu)定(ding)支(zhi)(zhi)架應嚴格(ge)按(an)照設計(ji)要求(qiu)安裝(zhuang)，并(bing)在(zai)補償器預拉伸前固(gu)定(ding)。在(zai)無補償裝(zhuang)置、有位移的(de)直(zhi)管(guan)段上，不得安裝(zhuang)1個以上的(de)固(gu)定(ding)支(zhi)(zhi)架。
吊架(jia)安(an)裝時(shi)(shi)，吊桿(gan)(gan)要(yao)垂直(zhi)，其長度應能調(diao)節。但管(guan)道有(you)熱(re)位移(yi)時(shi)(shi)，吊桿(gan)(gan)應在位移(yi)相反方向按位移(yi)值(zhi)的1/2傾斜(xie)安(an)裝。對兩(liang)根(gen)熱(re)位移(yi)方向相反或位移(yi)值(zhi)不等的管(guan)道，不能使(shi)用同一(yi)吊架(jia)。
導向支架或滑動支架的(de)滑動面應平整潔(jie)凈，不得有歪斜(xie)和卡(ka)澀現象(xiang)，安裝(zhuang)位(wei)置應從(cong)支承面中心向位(wei)移(yi)(yi)(yi)反向偏移(yi)(yi)(yi)，偏移(yi)(yi)(yi)值為(wei)位(wei)移(yi)(yi)(yi)值的(de)1/2。
彈簧(huang)吊(diao)架(jia)的安(an)裝(zhuang)高度應按設(she)計(ji)要求調整，并做好記錄。待系統安(an)裝(zhuang)、試壓完(wan)畢后，方可拆除彈簧(huang)的臨時固定(ding)件。
鑄鐵管或大口徑管道上的(de)閥門(men)應設(she)有專用支架，不得使管道承力。
2. 常用(yong)支架的(de)固(gu)定(ding)方法

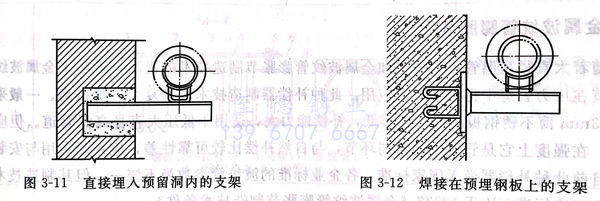

①. 直(zhi)接埋(mai)入墻內(nei)的支(zhi)架 一(yi)般先在磚(zhuan)墻或混凝土(tu)墻上預(yu)留孔(kong)洞，安裝時(shi)可(ke)先將(jiang)孔(kong)洞內(nei)的碎磚(zhuan)和塵(chen)土(tu)清除，用水沖洗(xi)干凈，將(jiang)支(zhi)架橫梁(liang)埋(mai)入墻內(nei)，埋(mai)人深度一(yi)般不得小于150mm，填塞(sai)1:3水泥砂漿(jiang)，填塞(sai)密實并凝固(gu)后(hou)即可(ke)，如(ru)圖3-11所示(shi)。
②. 預(yu)(yu)埋件焊接(jie)(jie)支(zhi)(zhi)架 對于鋼筋(jin)混凝土構件上(shang)的(de)支(zhi)(zhi)架，可(ke)在預(yu)(yu)制(zhi)或(huo)現(xian)澆鋼筋(jin)混凝土時，在支(zhi)(zhi)架的(de)位(wei)置(zhi)預(yu)(yu)埋鋼板(ban)后，將支(zhi)(zhi)架橫梁焊接(jie)(jie)在預(yu)(yu)埋的(de)鋼板(ban)上(shang)，如圖3-12所示。
③. 用膨(peng)脹螺栓或射(she)釘(ding)固(gu)定(ding)(ding)支(zhi)架(jia)(jia) 當鋼筋混(hun)凝(ning)土結構上未預埋焊接支(zhi)架(jia)(jia)的鋼板時(shi)，可采(cai)用膨(peng)脹螺栓或射(she)釘(ding)（吊(diao)架(jia)(jia)不能用射(she)釘(ding)）固(gu)定(ding)(ding)支(zhi)架(jia)(jia)。

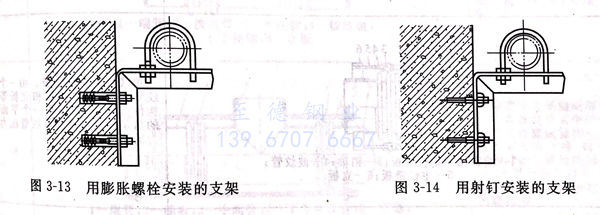

用(yong)(yong)膨脹(zhang)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)安裝支(zhi)架時，首(shou)先在(zai)(zai)安裝支(zhi)架的(de)(de)位(wei)置鉆孔，孔的(de)(de)直徑(jing)與套(tao)管(guan)(guan)的(de)(de)外(wai)徑(jing)相等，深度與螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)長度相等。將套(tao)管(guan)(guan)套(tao)在(zai)(zai)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)上并將螺(luo)(luo)(luo)母帶(dai)在(zai)(zai)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)上，將螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)打入孔內(nei)，待螺(luo)(luo)(luo)母接觸(chu)孔口時，用(yong)(yong)扳手(shou)擰緊(jin)螺(luo)(luo)(luo)母。隨著螺(luo)(luo)(luo)母的(de)(de)擰緊(jin)，螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)被向外(wai)拉動，螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)的(de)(de)錐(zhui)形尾部便(bian)把開口的(de)(de)套(tao)管(guan)(guan)尾部脹(zhang)開，使(shi)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)和套(tao)管(guan)(guan)一起緊(jin)固(gu)在(zai)(zai)孔內(nei)，這樣就可以(yi)在(zai)(zai)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)上安裝支(zhi)架橫梁了，如(ru)圖3-13所示。
用(yong)射釘固(gu)定支(zhi)架(jia)時，先用(yong)射釘槍把射釘射入安裝支(zhi)架(jia)的位置(zhi)，然后用(yong)螺母將(jiang)支(zhi)架(jia)橫梁固(gu)定在射釘上，如圖3-14所示。
