高合金久久99國產精品久久99果凍傳媒:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出現較(jiao)早、應用(yong)廣泛、具(ju)有代(dai)表性的高合金雙相(xiang)不銹鋼。

 該鋼中(zhong)(zhong)除鉻、鎳、氮元素外，還加(jia)入了銅(tong)(tong)。加(jia)銅(tong)(tong)的(de)(de)(de)目的(de)(de)(de)主要是提高材料在(zai)硫酸、鹽酸中(zhong)(zhong)的(de)(de)(de)耐腐蝕性(xing)能和(he)提高對(dui)應(ying)力腐蝕的(de)(de)(de)穩定性(xing)。銅(tong)(tong)也是穩定奧氏(shi)體的(de)(de)(de)元素，促進雙(shuang)相不(bu)銹鋼中(zhong)(zhong)奧氏(shi)體相的(de)(de)(de)穩定。但(dan)是，銅(tong)(tong)的(de)(de)(de)存在(zai)對(dui)鑄件(jian)而言(yan)容易產生偏(pian)析，對(dui)鍛(duan)件(jian)、軋件(jian)會(hui)降低熱加(jia)工過(guo)程的(de)(de)(de)熱塑性(xing)，所以(yi)，在(zai)實(shi)際應(ying)用時(shi)，鑄件(jian)控(kong)制銅(tong)(tong)含量不(bu)大于3%,鍛(duan)件(jian)和(he)軋件(jian)應(ying)控(kong)制銅(tong)(tong)含量不(bu)大于2%。

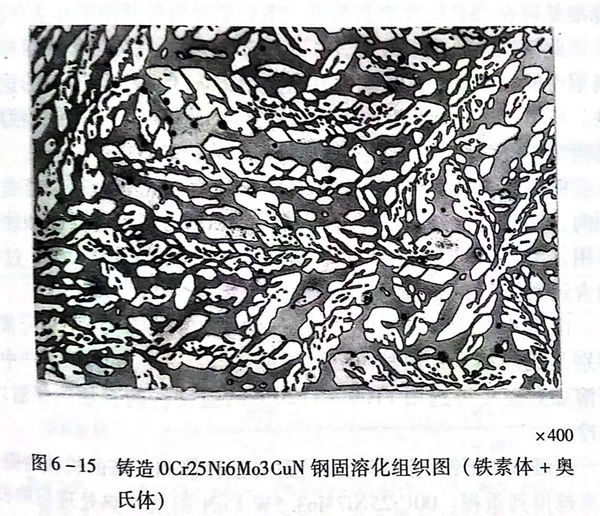

 該(gai)鋼(gang)由于銅、氮的作用，促進了奧氏體(ti)的穩定(ding)性(xing)，所以，加熱到1200℃時仍(reng)有近40%的奧氏體(ti)相。見圖6-15。

0Cr25Ni6Mo3CuN在700~950℃溫度區(qu)間也(ye)有(you)脆相析出，引起脆性和耐(nai)腐蝕性的降低(di)，也(ye)存在475℃脆性。

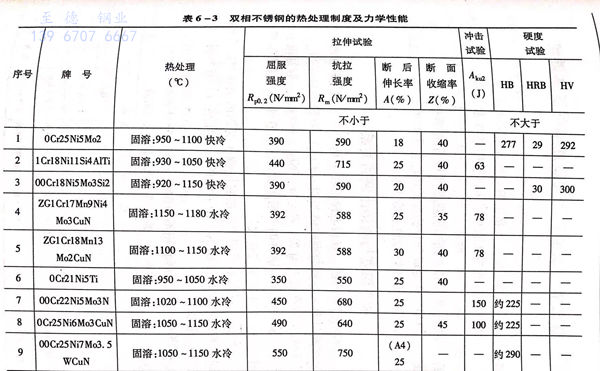

0Cr25Ni6Mo3CuN在固溶(rong)處理后有較高的(de)機械性能，特別是高的(de)屈服強度，見(jian)表6-3。在實際生產中，固溶(rong)加熱(re)溫度選(xuan)擇(ze)在1100℃左右為宜。采用水冷卻。
