溶液的配制應根據配方各成分的含量分為體積含量［％（體積分數）］或mL/L和質量含量［％（質量分數）］或g/L,在計算用量上有所不同。

1. 體(ti)積含(han)量

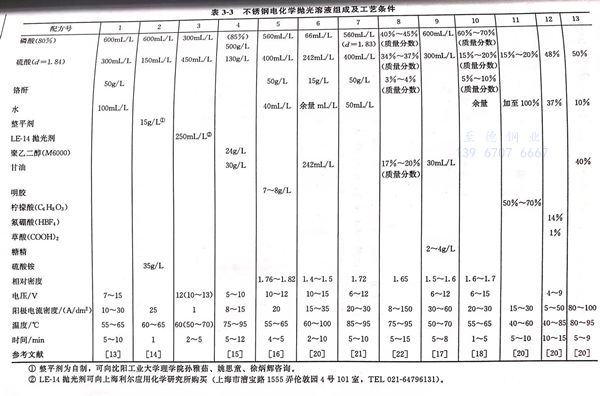

 以表3-3中配方5為(wei)例，假設槽液容積為(wei)1000L,計(ji)算用(yong)量及配制(zhi)步(bu)驟如下。

①. 磷(lin)酸用量(liang)

  560mL/LX1000L=560L,量取磷酸560L加(jia)入槽內。

②. 硫酸用量

  400mL/Lx1000=400L,量取硫酸(suan)400L,在不(bu)斷攪拌下加入(ru)磷酸(suan)中。

③. 水的用量

  40mL/Lx1000L=40L,置于另外一容器(qi)中。

④. 鉻酐用(yong)量

  50g/Lx1000L=50kg,稱取50kg鉻酐加(jia)入40L水(shui)中，攪拌使溶解成(cheng)鉻酸溶液。

⑤. 將鉻酸溶液在攪拌(ban)下(xia)緩(huan)慢加入磷(lin)酸－硫酸溶液中，攪拌(ban)均勻，溶液呈黃(huang)色(se)。

⑥. 明膠用(yong)量

  8g/Lx1000L=8kg.稱取(qu)明膠8kg,并粉(fen)碎成(cheng)粉(fen)狀，在(zai)攪拌(ban)下加入⑤步驟的溶液中，加入要緩慢(man)，分少批量撒人，此時起強(qiang)烈(lie)的還原反應，部(bu)分Cr6+(即(ji)鉻酸中的鉻）轉變為Cr3+,電解液轉變呈黃綠色。

⑦. 在(zai)表(biao)3-3配方(fang)6中不含有(you)明膠(jiao)而含有(you)甘(gan)油，則(ze)應(ying)將計算量的(de)甘(gan)油在(zai)攪拌下(xia)分批加(jia)(jia)人(ren)槽(cao)(cao)內，此時(shi)也起強烈的(de)還原反應(ying)，并產生(sheng)大量泡(pao)沫，為防止泡(pao)沫的(de)產生(sheng)使溶液溢出槽(cao)(cao)外，加(jia)(jia)入甘(gan)油時(shi)要特別小心，溶液也轉呈(cheng)黃綠色(se)。靜置冷卻。

⑧. 測量溶液的相對密度

  用比重計測量冷卻后的槽液(ye)，是否在1.76~1.82范(fan)圍內(nei)，如果(guo)超過上(shang)限1.82,則應加少量水(shui)調(diao)整到1.82之內(nei)。如果(guo)低(di)于1.76,則應將槽液(ye)升(sheng)溫到80℃,蒸除水(shui)分，使相對密度上(shang)升(sheng)至1.76以內(nei)。

⑨. 通電處理

  在陽極(ji)上(shang)掛(gua)上(shang)厚度不(bu)小于2mm的不(bu)銹鋼板，在陰極(ji)上(shang)掛(gua)上(shang)鉛(qian)板（要(yao)有足(zu)夠的面積），在溫度70~80℃,DA=60~80A/dm2下通電處理，時間(jian)按40A·h/L計算。

⑩. 試投入零件(jian)電化學拋(pao)光

  如果(guo)拋(pao)光質量(liang)(liang)(liang)良(liang)好，即可(ke)(ke)投入試(shi)用。如果(guo)拋(pao)光質量(liang)(liang)(liang)未達要(yao)(yao)求，可(ke)(ke)繼續(xu)電解(jie)，或(huo)分(fen)析測量(liang)(liang)(liang)溶液成分(fen)含量(liang)(liang)(liang)，進行必(bi)要(yao)(yao)的(de)調整。通電處(chu)理(li)的(de)不(bu)足(zu)可(ke)(ke)能使(shi)溶液中(zhong)鉻離(li)(li)(li)子(zi)、鎳(nie)離(li)(li)(li)子(zi)含量(liang)(liang)(liang)不(bu)足(zu)，造成新配(pei)電解(jie)液拋(pao)光表(biao)面(mian)出現點狀腐蝕，或(huo)表(biao)面(mian)光澤不(bu)夠(gou)理(li)想。加(jia)入鉻酐、甘(gan)油、明膠可(ke)(ke)以使(shi)電解(jie)液中(zhong)的(de)六價鉻和三價鉻更快(kuai)地增加(jia)到(dao)必(bi)需(xu)的(de)含量(liang)(liang)(liang)，但鎳(nie)離(li)(li)(li)子(zi)含量(liang)(liang)(liang)還要(yao)(yao)靠電解(jie)不(bu)銹鋼(gang)的(de)溶入產生。通電處(chu)理(li)可(ke)(ke)使(shi)電解(jie)液呈現微綠色，表(biao)明已有一定量(liang)(liang)(liang)的(de)鎳(nie)離(li)(li)(li)子(zi)、鉻離(li)(li)(li)子(zi)溶入電解(jie)液中(zhong)，方可(ke)(ke)獲得(de)試(shi)拋(pao)光的(de)成功。

2. 質量含量

 以表3-3中配(pei)方(fang)10為例［磷(lin)酸(suan)60%~70%(質量分(fen)數(shu)）、硫酸(suan)15%~20%(質量分(fen)數(shu)）、鉻酐(gan)5%~10%(質量分(fen)數(shu)），水余量，相對密度(du)1.6~1.7],配(pei)制步驟如下，假設槽體積為1000L.

①. 首先要測量所(suo)使用的磷(lin)酸和硫(liu)酸的相對密(mi)度(du)，假(jia)定(ding)測出的磷(lin)酸相對密(mi)度(du)d1=1.7,硫(liu)酸相對密(mi)度(du)d2=1.8。

②. 然(ran)后(hou)從各種酸的(de)相對密度(du)的(de)化(hua)學資料的(de)表中查得：在100g酸液(ye)中磷(lin)酸含量p1=86.25g,硫酸含量p2=88g。

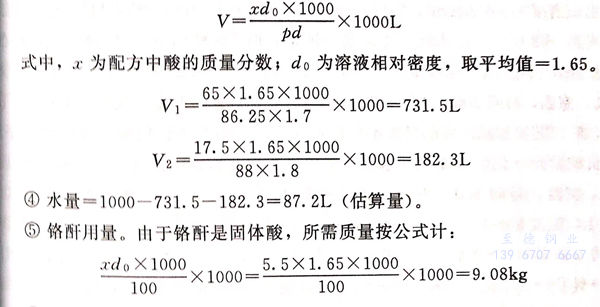

③. 計算磷酸所需體積V₁和硫酸所需體積V₂.按以下公式：

⑥. 將(jiang)鉻酐計算量加入(ru)所需水中，攪(jiao)拌溶解。

⑦. 將磷酸(suan)計(ji)算量加入鉻酐(gan)溶液中(zhong)，攪拌均勻。

⑧. 將硫(liu)酸(suan)計算量(liang)182.3L在攪拌之下加入步驟⑦的溶(rong)液中。

⑨. 測量相(xiang)對密度

  已(yi)配好的(de)溶液待(dai)溫(wen)度冷卻至室溫(wen)后用比重計測量相(xiang)對密(mi)度。

  如果相對(dui)(dui)密度高于1.7,應將適量的(de)水加人(ren)電(dian)解液(ye)中，稀釋電(dian)解液(ye)使相對(dui)(dui)密度在(zai)1.6~1.7范圍內。

  如果相對密度在1.6~1.7范(fan)圍內，但(dan)電解液體積不足，則根據體積不足數，適量按比例補充磷酸、硫(liu)酸、鉻酐量。

  如果相對(dui)(dui)密度低于1.6,而(er)體積(ji)已足或略(lve)超過所配體積(ji)，則將(jiang)電解液加熱至80℃,蒸除水(shui)分(fen)，直到相對(dui)(dui)密度達到1.6~1.7的范圍內。

⑩. 通電處(chu)理

  在(zai)陰(yin)極(ji)(ji)上掛上鉛(qian)板，在(zai)陽極(ji)(ji)上掛上不銹鋼板，按在(zai)本節（1)中所述進行通電處理。在(zai)溫度70~80℃下，用DA為60~80A/d㎡,時間按40A.h/L計算通電處理，然后投入(ru)試拋光，直(zhi)到拋光良(liang)好為止。
