1. 工(gong)藝流程

  久久99國產精品久久99果凍傳媒:304不銹鋼試樣砂紙打磨（分別用300號、800號、1500號砂紙逐級打磨）→去離水洗→化學除油（常規堿性化學除油液浸泡30min)→去離子水洗→酸洗（30%體積分數H2SO4,75℃,30s)→去離子水洗→化學鍍鈀→去離子水洗→晾干。

2. 鍍(du)鈀液組(zu)成及操作條件(jian)

 氯化鈀（PdCl₂)  2~5g/L  、 鹽酸（38%HCl)  4~8mL/L  、pH  9~10

 次磷酸鈉（NaH₂PO₂·H₂O) 10~20g/L  、溫度  40~65℃ 、時間  30~60min

 氨水（NH₃·H₂O,28%) 100~200mL/L 、氯化鈉（NaCl) 20~30g/L

3. 鈀鍍層耐(nai)蝕(shi)性

 采用(yong)掃描(miao)電鏡(jing)（SEM)觀察鍍(du)鈀表面鈀膜(mo)的厚(hou)度為0.5~1.0μm，膜(mo)層致密(mi)。

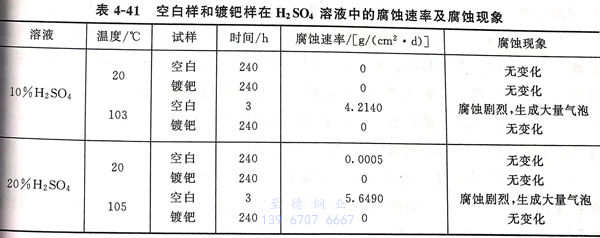

 ①. 采用失重法測定空(kong)(kong)白試樣(yang)和(he)鍍鈀(ba)試樣(yang)分別(bie)在(zai)10%和(he)20% 硫酸溶液(ye)中，溫(wen)度為(wei)20℃和(he)沸點，結果見表4-41空(kong)(kong)白樣(yang)和(he)鍍鈀(ba)樣(yang)在(zai)H2SO,溶液(ye)中的腐值速(su)率及腐蝕現象。

 由表4-41可知，在20℃的(de)10%硫(liu)酸(suan)(suan) 和20% 硫(liu)酸(suan)(suan)中(zhong)，空(kong)白(bai)(bai)和鍍(du)(du)鈀樣耐(nai)蝕性(xing)好，而(er)溫度提高至沸(fei)點，鍍(du)(du)鈀試樣依然耐(nai)蝕率良好，而(er)空(kong)白(bai)(bai)試樣耐(nai)蝕性(xing)明顯(xian)增大。

 ②. 采用動(dong)電位極化曲線也(ye)可(ke)得到相同的(de)(de)耐蝕性結(jie)果。在20℃的(de)(de)兩種濃(nong)(nong)度(du)的(de)(de)硫(liu)酸(suan)(suan)中(zhong)均有(you)較寬的(de)(de)鈍(dun)化區。隨(sui)著硫(liu)酸(suan)(suan)濃(nong)(nong)度(du)的(de)(de)提高，維鈍(dun)電流也(ye)只(zhi)有(you)較小(xiao)的(de)(de)變(bian)化，處(chu)于10-5A/c㎡數量級，當溫(wen)度(du)在100℃時，空白(bai)樣在兩種 硫(liu)酸(suan)(suan)溶液中(zhong)的(de)(de)維鈍(dun)電流均過大，已(yi)不能維持穩(wen)定的(de)(de)鈍(dun)態。

 ③. 化學(xue)鍍鈀(ba)膜在沸騰的10% 硫(liu)酸(suan) 和20% 硫(liu)酸(suan) 中經240小時(shi) ，浸泡后仍(reng)維持(chi)極低(di)的腐蝕(shi)速率。

 ④. 不(bu)銹鋼鍍(du)鈀(ba)后的耐蝕性提(ti)高(gao)應歸因(yin)于鍍(du)鈀(ba)層(ceng)促進(jin)了(le)不(bu)銹鋼表面的鈍化。
