1. 快速(su)鎳的性能和用途

  ①. 快速鎳的性能： 鍍液呈(cheng)中(zhong)性偏(pian)堿性（pH=7.5~8),鍍液呈(cheng)藍色(se)，有(you)氨味。沉積速率快。

  ②. 快速鎳的用(yong)途： 主要用(yong)于(yu)恢復(fu)尺寸和作(zuo)耐磨鍍層。一般(ban)用(yong)作(zuo)中間層，刷(shua)鍍中應用(yong)廣(guang)泛。

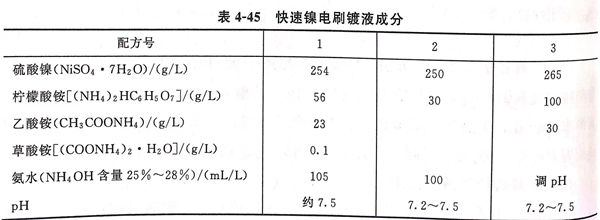

2. 快(kuai)速鎳電刷鍍(du)液成分，見表4-45

3. 快速(su)鎳電刷鍍工藝規(gui)范

 耗電(dian)系(xi)數：0.113 2A·h/(d㎡·μm);

 工作(zuo)電壓(ya)：8~20V(最佳12~15V);

 陰陽極(ji)相對運(yun)動速率：6~35m/min(最佳12~15m/min);

 單一(yi)鍍層安全(quan)厚度：≤0.5mm;

 電(dian)(dian)連(lian)接(jie)(jie)：只能作正極性(xing)接(jie)(jie)電(dian)(dian)；

 使(shi)用溫度(du)：30~50℃,溫度(du)提(ti)高可改善鍍層質量和提(ti)高生產(chan)效率。

4. 快速鎳溶液的配(pei)制

 以配方1為(wei)例：在500mL燒(shao)杯(bei)(bei)中(zhong)，加(jia)(jia)(jia)入(ru)(ru)乙酸(suan)(suan)銨23g草(cao)酸(suan)(suan)銨0.1g,檸檬酸(suan)(suan)銨56g,加(jia)(jia)(jia)蒸餾水(shui)(shui)200mL,加(jia)(jia)(jia)熱攪(jiao)拌(ban)(ban)溶(rong)解。另外(wai)，在1000mL燒(shao)杯(bei)(bei)中(zhong)加(jia)(jia)(jia)入(ru)(ru)硫酸(suan)(suan)鎳254g,加(jia)(jia)(jia)蒸餾水(shui)(shui)400mL,加(jia)(jia)(jia)熱攪(jiao)拌(ban)(ban)溶(rong)解，將500mL燒(shao)杯(bei)(bei)中(zhong)的(de)溶(rong)液(ye)在攪(jiao)拌(ban)(ban)下加(jia)(jia)(jia)入(ru)(ru)到1000mL燒(shao)杯(bei)(bei)中(zhong)的(de)溶(rong)液(ye)中(zhong)，冷卻至(zhi)25℃后攪(jiao)拌(ban)(ban)加(jia)(jia)(jia)入(ru)(ru)氨(an)水(shui)(shui)105mL,調整溶(rong)液(ye)pH為(wei)7.5左右(you)。再倒(dao)入(ru)(ru)1000mL量(liang)筒或(huo)容量(liang)瓶(ping)中(zhong)，加(jia)(jia)(jia)蒸餾水(shui)(shui)稀釋至(zhi)刻(ke)線。

5. 快速鎳刷鍍過程的空乏(fa)型(xing)變化

 隨(sui)著鍍液(ye)(ye)(ye)的循(xun)環(huan)(huan)(huan)使(shi)用(yong)(yong)(yong)，鍍液(ye)(ye)(ye)中鎳離子濃度(du)隨(sui)循(xun)環(huan)(huan)(huan)使(shi)用(yong)(yong)(yong)由50g/L降低至(zhi)25g/L,屬空乏型(xing)鍍液(ye)(ye)(ye)。當鍍液(ye)(ye)(ye)容積(ji)消耗掉75%左右，鍍液(ye)(ye)(ye)中析出大量鹽類(lei)結晶和氫(qing)氧化(hua)物(wu)，黏度(du)增加，無(wu)法使(shi)用(yong)(yong)(yong)，剩余25%溶液(ye)(ye)(ye)報廢。在循(xun)環(huan)(huan)(huan)過(guo)程中鍍液(ye)(ye)(ye)pH和鍍層硬度(du)比較(jiao)穩定。
