1. 不銹鋼的活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹(xiu)鋼板(ban)。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕溶(rong)液成分及(ji)工藝(yi)條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離子水 160mL/L 、 陰極材料 鉛或不銹(xiu)鋼
陽極面(mian)積：陰極面(mian)積 、 溫度 65~70℃
3. 彩色花(hua)紋不銹鋼的制備原理(li)
不銹(xiu)鋼(gang)板基體經(jing)(jing)過前處(chu)(chu)理(li)，包括機械拋(pao)光(guang)、除(chu)油、由活化(hua)腐(fu)蝕或電拋(pao)光(guang)活化(hua)后(hou)(hou)晾(liang)(liang)干，在不銹(xiu)鋼(gang)表面采用絲網漏(lou)印具有(you)一定(ding)厚(hou)度、耐(nai)蝕性能好的(de)(de)、附著牢固的(de)(de)、易(yi)于(yu)用堿(jian)液去(qu)除(chu)的(de)(de)、圖(tu)文再現精度高的(de)(de)花(hua)紋(wen)圖(tu)案的(de)(de)耐(nai)蝕墨膜，經(jing)(jing)過晾(liang)(liang)干、固化(hua)后(hou)(hou)采用化(hua)學(xue)或電化(hua)學(xue)著色(se)，獲得彩(cai)色(se)花(hua)紋(wen)后(hou)(hou)，然后(hou)(hou)固膜處(chu)(chu)理(li)、封(feng)閉(bi)處(chu)(chu)理(li)，最后(hou)(hou)用堿(jian)溶(rong)液去(qu)除(chu)耐(nai)蝕墨膜。這樣便獲得了在不銹(xiu)鋼(gang)板材(cai)上加(jia)(jia)工出(chu)各種精細圖(tu)案、文字、花(hua)紋(wen)的(de)(de)彩(cai)色(se)膜，做到錦上添花(hua)，提高彩(cai)色(se)不銹(xiu)鋼(gang)板材(cai)的(de)(de)附加(jia)(jia)值，極具經(jing)(jing)濟(ji)意(yi)義。但(dan)立體感不強(qiang)。
4. 絲網印刷原理

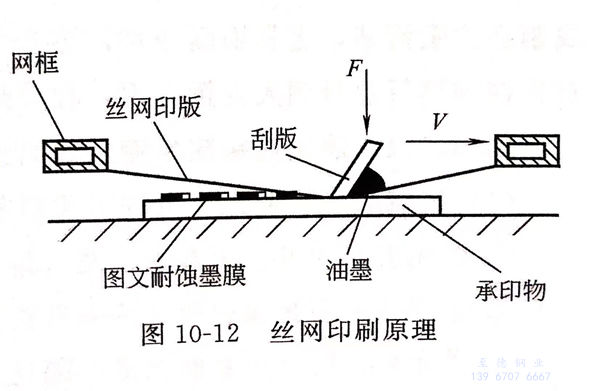

首先是在(zai)(zai)絲(si)網(wang)(wang)上(shang)制(zhi)(zhi)得印(yin)刷(shua)模(mo)(mo)板。在(zai)(zai)印(yin)刷(shua)模(mo)(mo)板上(shang)制(zhi)(zhi)成與所需花紋相(xiang)反的(de)負片。使(shi)用(yong)較普遍的(de)制(zhi)(zhi)版法是照相(xiang)制(zhi)(zhi)版法。在(zai)(zai)繃緊的(de)絲(si)網(wang)(wang)上(shang)涂(tu)布感光(guang)(guang)膠(jiao)，晾干后(hou)經曝光(guang)(guang)、顯影，即得印(yin)刷(shua)模(mo)(mo)板。印(yin)版上(shang)不(bu)需過(guo)墨的(de)部分受光(guang)(guang)形(xing)成固化(hua)膜，將網(wang)(wang)孔(kong)封住，印(yin)刷(shua)時(shi)不(bu)透過(guo)油墨。印(yin)版上(shang)需過(guo)墨部分的(de)網(wang)(wang)孔(kong)不(bu)封閉，可將油墨漏印(yin)在(zai)(zai)不(bu)銹(xiu)鋼表面上(shang)，見圖10-12.絲(si)網(wang)(wang)印(yin)版采用(yong)300目滌(di)綸絲(si)網(wang)(wang)繃制(zhi)(zhi)。制(zhi)(zhi)版時(shi)涂(tu)敷厚(hou)度為0.01~0.03mm的(de)重氮感光(guang)(guang)膠(jiao)。耐印(yin)力可高達5000~10000次。
5. 印制圖文耐蝕膜(mo)
耐(nai)蝕膜用油(you)墨可采用金龍牌99-956和99-200K型堿溶性耐(nai)酸油(you)墨。印制圖(tu)文耐(nai)蝕膜要(yao)求：
刮印角度(du) 25°~65° 、網版距(ju) 2~4mm 、刮印速率 3.6~12m/min 、功能性油墨黏度(du) 4~12Pa·s
刮印(yin)壓(ya)力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜厚(hou)度(du) 、0.05~0.07mm
圖文線(xian)條(tiao)最細(xi)可(ke)達(da)(da)0.1mm,分辨率達(da)(da)150線(xian)／in(1in=0.0254m)。耐蝕膜與不銹(xiu)鋼基體表面的牢固(gu)度達(da)(da)99%~100%。
耐(nai)蝕(shi)(shi)膜(mo)厚，覆蓋性(xing)好(hao)，耐(nai)蝕(shi)(shi)性(xing)強，但(dan)(dan)圖文再(zai)現精(jing)度(du)低，油墨損耗量大；印(yin)制的(de)耐(nai)蝕(shi)(shi)膜(mo)薄，則覆蓋性(xing)差，耐(nai)蝕(shi)(shi)性(xing)弱，但(dan)(dan)圖文再(zai)現精(jing)度(du)高，油墨損耗相對(dui)較小，但(dan)(dan)易出(chu)現針(zhen)孔(kong)，著色液從針(zhen)孔(kong)處浸入，造(zao)成(cheng)雜色花點的(de)毛(mao)病。通過控制刮印(yin)角度(du)、刮印(yin)壓力、網版距、油墨黏度(du)等參數，獲得(de)厚度(du)合理(li)的(de)、尺寸為0.05~0.07mm、圖文再(zai)現精(jing)度(du)高、耐(nai)蝕(shi)(shi)性(xing)強、針(zhen)孔(kong)率小的(de)耐(nai)蝕(shi)(shi)膜(mo)。
6. 不銹鋼彩色(se)花(hua)紋板(ban)的制備工藝流程
工件材料（1Cr18Ni9Ti,尺(chi)寸0.3m×0.4m×0.001m)→機械拋(pao)光(guang)（用(yong)600#、1000#、1400#粗細砂紙依次(ci)打磨至(zhi)準鏡(jing)面光(guang)潔度(du)(du)）→除油（常規堿性除油，70~80℃,6~10min)→熱水(shui)洗(xi)→冷水(shui)洗(xi)→電(dian)化(hua)(hua)學活化(hua)(hua)腐蝕或電(dian)化(hua)(hua)學拋(pao)光(guang)→清洗(xi)→晾干→絲網(wang)印(yin)刷花紋圖案耐蝕膜 →干燥（自干1h,溫度(du)(du)60℃,烘(hong)烤4~5min)→著(zhu)色(se)(se)（按需要的(de)顏色(se)(se)）→清洗(xi)→固膜處理(li)→清洗(xi)→封閉→去除耐蝕膜（氫氧(yang)化(hua)(hua)鈉50~100g/L,溫度(du)(du)50~70℃,時間3~5min,用(yong)滌綸絲刷刷去）→清洗(xi)→烘(hong)干。
