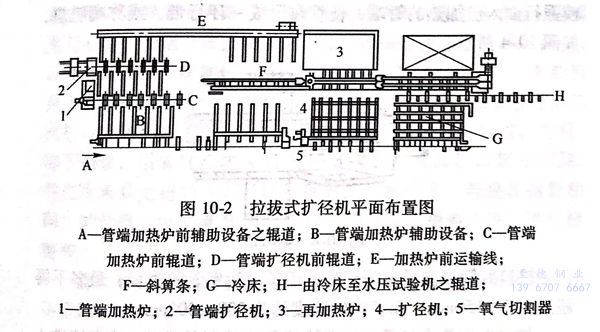

世界各國設有拉拔式擴徑機共六臺，即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同，技術裝備不完全一樣，但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機，法國的擴徑機屬于前者，意大利的則屬于后者。這些擴徑機的平面布置（參見圖10-2)、設備形式與工藝流程基本相同，現簡述于后。


圖 10-2.jpg


1. 拉拔式擴徑機平面布(bu)置與設(she)備組成

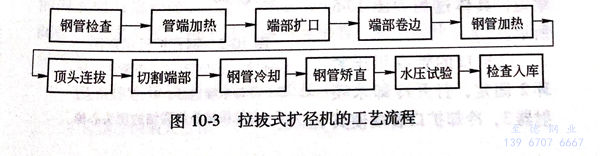

  6臺拉拔式擴徑(jing)機中有5臺安裝在(zai)大型（16英寸(cun)以上(shang)）周期軋管(guan)(guan)機組(zu)(zu)之后(hou)，只有法國的一臺安裝在(zai)ф400自動軋管(guan)(guan)機組(zu)(zu)之后(hou)。拉拔式擴徑(jing)機組(zu)(zu)是由(you)管(guan)(guan)端(duan)加熱爐(lu)、端(duan)部擴徑(jing)機、再加熱爐(lu)、擴徑(jing)機、氧氣(qi)切割器以及隨(sui)后(hou)的精整設備所組(zu)(zu)成(cheng)，如圖10-2所示，其工藝流程(cheng)主要是由(you)圖10-3所示的工序組(zu)(zu)成(cheng)。


圖 10-3.jpg

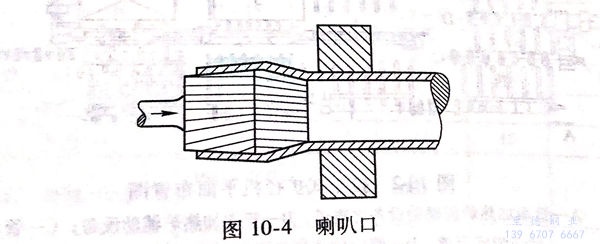

  在大型周期式軋管機組上軋制完畢的不銹鋼管(guan)，經過檢查內外表面質量和幾何尺寸后，由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐，爐子采用焦爐煤氣或重油作為燃料，根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后，通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后，擴口壓力機將一凸模強行插入已加熱的管端，使管端形成一環行帶，或稱喇叭口，如圖10-4所示。


圖 10-4.jpg


 擴(kuo)口后(hou)管端直(zhi)(zhi)徑應等于或大(da)于擴(kuo)徑后(hou)鋼管的直(zhi)(zhi)徑，最(zui)多不得(de)超過100~150mm,而擴(kuo)口的長度約為(wei)300~500mm。

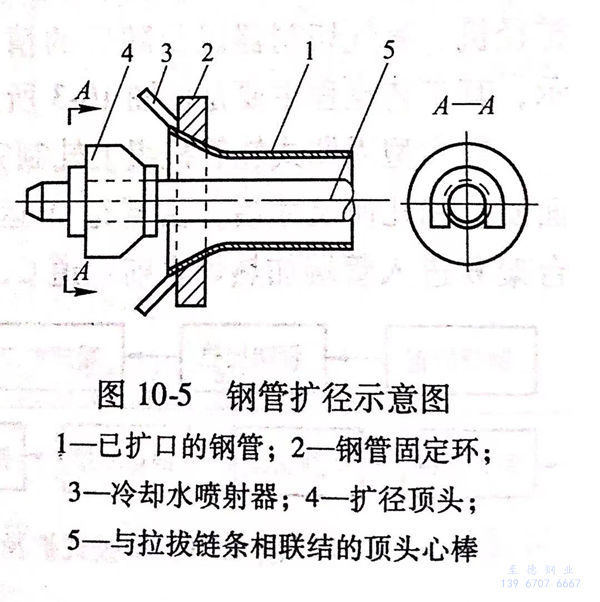

 擴(kuo)(kuo)(kuo)口之不(bu)銹(xiu)(xiu)鋼管冷卻(que)后通過(guo)(guo)運輸線E送往斜(xie)算(suan)條(tiao)F,或直(zhi)接進入(ru)(ru)加(jia)熱爐(lu)(lu)3.加(jia)熱爐(lu)(lu)是一個長方形的(de)斜(xie)底箱式爐(lu)(lu)，爐(lu)(lu)底的(de)一端有一凹槽（法(fa)國(guo)式）以適(shi)應擴(kuo)(kuo)(kuo)口管端加(jia)熱的(de)要求(qiu)。不(bu)銹(xiu)(xiu)鋼管從(cong)端面(mian)進爐(lu)(lu)，從(cong)側(ce)面(mian)出爐(lu)(lu)。加(jia)熱溫度一般為1100~1150℃,加(jia)熱好(hao)之后，提升側(ce)面(mian)爐(lu)(lu)門，不(bu)銹(xiu)(xiu)鋼管經過(guo)(guo)斜(xie)算(suan)條(tiao)進入(ru)(ru)拉(la)拔(ba)式擴(kuo)(kuo)(kuo)徑(jing)(jing)機4,拉(la)拔(ba)式擴(kuo)(kuo)(kuo)徑(jing)(jing)機的(de)主要工作原(yuan)理是：通過(guo)(guo)一組（3~4)個直(zhi)徑(jing)(jing)逐(zhu)漸增大(da)(da)的(de)頂頭插入(ru)(ru)并通過(guo)(guo)鋼管全長，使不(bu)銹(xiu)(xiu)鋼管直(zhi)徑(jing)(jing)擴(kuo)(kuo)(kuo)大(da)(da)，壁厚減薄，長度略為縮短(duan)，具體過(guo)(guo)程如圖10-5所示。


圖 10-5.jpg


 已(yi)(yi)擴(kuo)(kuo)口(kou)(kou)的(de)(de)管(guan)(guan)端(duan)用壓緊環2固(gu)定，打開(kai)冷(leng)卻(que)水噴射器(qi)3,冷(leng)卻(que)擴(kuo)(kuo)口(kou)(kou)管(guan)(guan)端(duan)使其(qi)“變黑”以(yi)增加(jia)(jia)鋼(gang)(gang)管(guan)(guan)強度(du)，隨后(hou)再引入第(di)(di)一(yi)個頂(ding)(ding)頭(tou)(tou)(tou)4.頂(ding)(ding)頭(tou)(tou)(tou)4固(gu)定在心(xin)棒5上，心(xin)棒的(de)(de)另一(yi)端(duan)與(yu)拉(la)拔鏈(lian)條(tiao)相連，電(dian)動(dong)機使鏈(lian)條(tiao)不斷運動(dong)產(chan)生拉(la)力(li)，以(yi)使頂(ding)(ding)頭(tou)(tou)(tou)穿過(guo)整(zheng)根(gen)鋼(gang)(gang)管(guan)(guan)插(cha)人頂(ding)(ding)頭(tou)(tou)(tou)時速度(du)要(yao)小些，之(zhi)后(hou)速度(du)增大，使鋼(gang)(gang)管(guan)(guan)溫(wen)度(du)不致過(guo)于降(jiang)低。當(dang)第(di)(di)一(yi)根(gen)頂(ding)(ding)頭(tou)(tou)(tou)穿過(guo)之(zhi)后(hou)，緊接著引入第(di)(di)二根(gen)直(zhi)(zhi)徑(jing)(jing)稍大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)，這樣(yang)連續的(de)(de)引進(jin)頂(ding)(ding)頭(tou)(tou)(tou)與(yu)心(xin)棒，使不銹鋼(gang)(gang)管(guan)(guan)被擴(kuo)(kuo)至所需(xu)(xu)(xu)直(zhi)(zhi)徑(jing)(jing)。頂(ding)(ding)頭(tou)(tou)(tou)拉(la)拔速度(du)應盡可(ke)(ke)能(neng)快，以(yi)便(bian)有可(ke)(ke)能(neng)在一(yi)次加(jia)(jia)熱擴(kuo)(kuo)口(kou)(kou)后(hou)就完成(cheng)所需(xu)(xu)(xu)擴(kuo)(kuo)徑(jing)(jing)的(de)(de)加(jia)(jia)工。一(yi)次加(jia)(jia)熱最多可(ke)(ke)進(jin)行(xing)三四次拉(la)拔，如還不能(neng)達到所需(xu)(xu)(xu)直(zhi)(zhi)徑(jing)(jing)，則需(xu)(xu)(xu)進(jin)行(xing)第(di)(di)二次擴(kuo)(kuo)口(kou)(kou)、加(jia)(jia)熱，并用一(yi)組直(zhi)(zhi)徑(jing)(jing)更大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)再次進(jin)行(xing)拉(la)拔。之(zhi)后(hou)，卸(xie)下不銹鋼(gang)(gang)管(guan)(guan)，用氧氣乙(yi)炔(gui)火焰圖10-2中5將(jiang)端(duan)部擴(kuo)(kuo)口(kou)(kou)部分(fen)切除(chu)，并在冷(leng)床G上進(jin)行(xing)冷(leng)卻(que)，然后(hou)不銹鋼(gang)(gang)管(guan)(guan)按一(yi)般順(shun)序（與(yu)熱軋鋼(gang)(gang)管(guan)(guan)相同）的(de)(de)精(jing)(jing)整(zheng)，由輥道H將(jiang)已(yi)(yi)擴(kuo)(kuo)徑(jing)(jing)之(zhi)鋼(gang)(gang)管(guan)(guan)運往精(jing)(jing)整(zheng)工段，進(jin)行(xing)精(jing)(jing)整(zheng)和水壓試驗。
