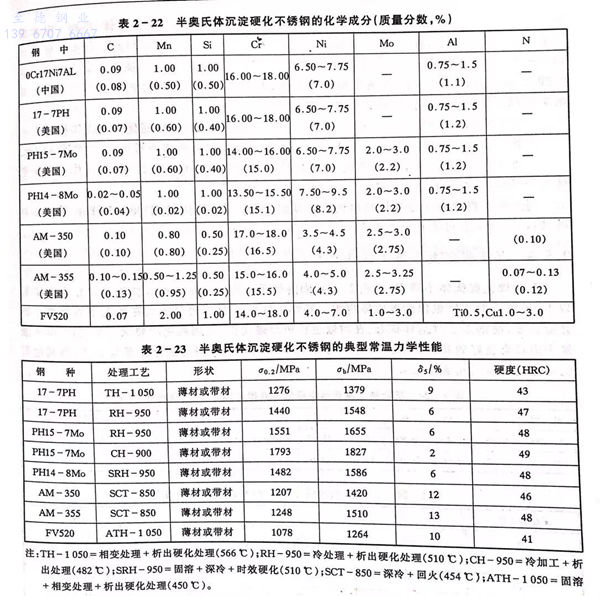

沉淀硬化半奧(ao)氏(shi)體(ti)不銹鋼(gang)的化學成分和力學性能如表2-22、表2-23所示。這類沉淀硬化不銹鋼在固溶或退火狀態下，鋼的組織是奧氏體加5%~20%的鐵素體。經過系列熱處理轉變為馬氏體，再經過時效處理，達到強化，如17-7PH其00.2可達到超高強度1276MPa。





  注：TH-1050=相變處(chu)理(li)(li)＋析(xi)出(chu)(chu)硬(ying)化(hua)處(chu)理(li)(li)（566℃);RH-950=冷(leng)(leng)處(chu)理(li)(li)＋析(xi)出(chu)(chu)硬(ying)化(hua)處(chu)理(li)(li)（510℃);CH-950=冷(leng)(leng)加工＋析(xi)出(chu)(chu)處(chu)理(li)(li)（482℃);SRH-950=固(gu)溶(rong)＋深冷(leng)(leng)＋時效硬(ying)化(hua)（510℃);SCT-850=深冷(leng)(leng)＋回火(huo)（454℃);ATH-1050=固(gu)溶(rong)＋相變處(chu)理(li)(li)＋析(xi)出(chu)(chu)硬(ying)化(hua)處(chu)理(li)(li)（450℃)。


  沉淀硬化半(ban)奧(ao)氏(shi)(shi)體不銹鋼(gang)(gang)通常(chang)是在固溶(rong)退(tui)火狀(zhuang)態進行(xing)焊接(jie)(jie)，此時(shi)鋼(gang)(gang)材具有奧(ao)氏(shi)(shi)體加少量(liang)鐵(tie)素體組織(zhi)(zhi)，其焊接(jie)(jie)性與奧(ao)氏(shi)(shi)體不銹鋼(gang)(gang)相(xiang)(xiang)似(si)，焊接(jie)(jie)接(jie)(jie)頭(tou)不會產生冷熱裂紋。而且因(yin)為這(zhe)類鋼(gang)(gang)的碳含量(liang)較低，即(ji)使經(jing)過(guo)相(xiang)(xiang)變(bian)，轉變(bian)為馬氏(shi)(shi)體組織(zhi)(zhi)，硬度也(ye)不高，再進行(xing)焊接(jie)(jie)，裂紋傾向也(ye)不敏感。


  沉淀硬化(hua)(hua)(hua)半奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)不銹(xiu)鋼焊(han)(han)接(jie)(jie)熱影(ying)響區(qu)(qu)(qu)，由于(yu)(yu)(yu)焊(han)(han)接(jie)(jie)熱作用(yong)(yong)，處于(yu)(yu)(yu)固溶狀態，焊(han)(han)后(hou)冷到室溫時(shi)具有奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)＋少(shao)量(liang)鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)的(de)(de)(de)(de)組(zu)織(zhi)，故其焊(han)(han)接(jie)(jie)工藝可采取與奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)不銹(xiu)鋼相(xiang)同(tong)(tong)的(de)(de)(de)(de)工藝，不必(bi)進行預熱和(he)后(hou)熱。但由于(yu)(yu)(yu)焊(han)(han)縫(feng)(feng)(feng)(feng)和(he)近(jin)縫(feng)(feng)(feng)(feng)區(qu)(qu)(qu)加熱溫度遠(yuan)高(gao)(gao)于(yu)(yu)(yu)通常固溶處理溫度，鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)比例較(jiao)高(gao)(gao)，當鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)過高(gao)(gao)時(shi)，可能引起(qi)接(jie)(jie)頭的(de)(de)(de)(de)塑性(xing)(xing)顯著(zhu)降(jiang)(jiang)(jiang)低(di)(di)而(er)脆化(hua)(hua)(hua)。特(te)別是(shi)(shi)在(zai)采用(yong)(yong)同(tong)(tong)質焊(han)(han)材進行焊(han)(han)接(jie)(jie)時(shi)，焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)屬中(zhong)將含有25%的(de)(de)(de)(de)鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)（17-7PH),脆化(hua)(hua)(hua)傾向較(jiao)大(da)。為此硅、鉻、鋁等鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)元(yuan)(yuan)素(su)的(de)(de)(de)(de)含量(liang)應降(jiang)(jiang)(jiang)低(di)(di)，減少(shao)焊(han)(han)縫(feng)(feng)(feng)(feng)的(de)(de)(de)(de)鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)含量(liang)。在(zai)焊(han)(han)接(jie)(jie)接(jie)(jie)頭（包(bao)括同(tong)(tong)材焊(han)(han)縫(feng)(feng)(feng)(feng)和(he)HAZ近(jin)縫(feng)(feng)(feng)(feng)區(qu)(qu)(qu)）的(de)(de)(de)(de)高(gao)(gao)溫區(qu)(qu)(qu)，在(zai)焊(han)(han)接(jie)(jie)過程(cheng)，碳化(hua)(hua)(hua)物(wu)，特(te)別是(shi)(shi)鉻的(de)(de)(de)(de)碳化(hua)(hua)(hua)物(wu)溶解人(ren)奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)基體(ti)(ti)(ti)(ti)(ti)(ti)(ti)，提(ti)(ti)高(gao)(gao)了基體(ti)(ti)(ti)(ti)(ti)(ti)(ti)的(de)(de)(de)(de)有效合金(jin)元(yuan)(yuan)素(su)含量(liang)，提(ti)(ti)高(gao)(gao)了奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)的(de)(de)(de)(de)穩定性(xing)(xing)，降(jiang)(jiang)(jiang)低(di)(di)了焊(han)(han)縫(feng)(feng)(feng)(feng)和(he)近(jin)縫(feng)(feng)(feng)(feng)區(qu)(qu)(qu)的(de)(de)(de)(de)Ms點，使(shi)奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)在(zai)低(di)(di)溫下都難于(yu)(yu)(yu)轉變成馬(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)，使(shi)焊(han)(han)接(jie)(jie)接(jie)(jie)頭性(xing)(xing)能難于(yu)(yu)(yu)與母材匹配。為此必(bi)須采用(yong)(yong)適當的(de)(de)(de)(de)焊(han)(han)后(hou)熱處理，使(shi)碳化(hua)(hua)(hua)物(wu)析出，降(jiang)(jiang)(jiang)低(di)(di)合金(jin)元(yuan)(yuan)素(su)的(de)(de)(de)(de)有效含量(liang)，促(cu)進奧(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)向馬(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)的(de)(de)(de)(de)轉變。這種(zhong)熱處理通常是(shi)(shi)焊(han)(han)接(jie)(jie)結(jie)構焊(han)(han)后(hou)進行整體(ti)(ti)(ti)(ti)(ti)(ti)(ti)復(fu)合熱處理，包(bao)括：


 ①. 焊后調整熱處理：746℃加熱3h空(kong)冷，碳化物析出，提高Ms點促進(jin)馬氏(shi)體轉變。


 ②. 低溫退火：930℃加熱1h,水淬，使Cr23C6等碳化(hua)物從基體中析出，大(da)大(da)提(ti)高Ms點。


 ③. 冰冷處(chu)理(li)：在低溫(wen)退火的基礎上，立(li)即進行(xing)－73℃3h的冰冷處(chu)理(li)，奧氏體(ti)幾乎(hu)全部轉變為馬氏體(ti)，然(ran)后(hou)升溫(wen)到室溫(wen)。


當不要求(qiu)焊(han)縫性能(neng)與(yu)母(mu)材(cai)同材(cai)質等強度時(shi)，可采用奧氏體的E308L、E316L等焊(han)接材(cai)料，焊(han)后亦可免(mian)去(qu)時(shi)效處理等工序。
