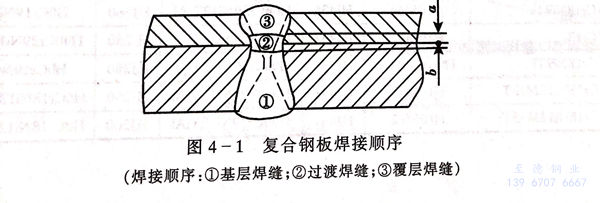

為保證復合鋼板的焊接質量，首先要恰當地分別選擇覆層和基層用的焊接材料。為更有效地防止稀釋和碳遷移等問題，在基層與覆層之間加焊隔離過渡層（圖4-1),因此還要選好隔離過渡層用焊接材料。選擇焊接材料的基本原則是：覆層用焊接材料應保證熔敷金屬的主要合金元素含量不低于覆層母材標準規定的下限值；對于有防止晶間腐蝕要求的焊接接頭，還應保證熔敷金屬中有一定含量的Nb、Ti等穩定化元素或者C≤0.04%。對于基層應按基層鋼材合金含量選用焊接材料，保證焊接接頭的抗拉強度不低于基層母材標準規定的抗拉強度下限值。過渡焊縫金屬的焊接材料宜選用25Cr-13Ni型或25Cr-20Ni型，以保證能補充基層對覆層造成的稀釋。基層如果是含鉬鋼則應選用25Cr-13Ni-Mo型。

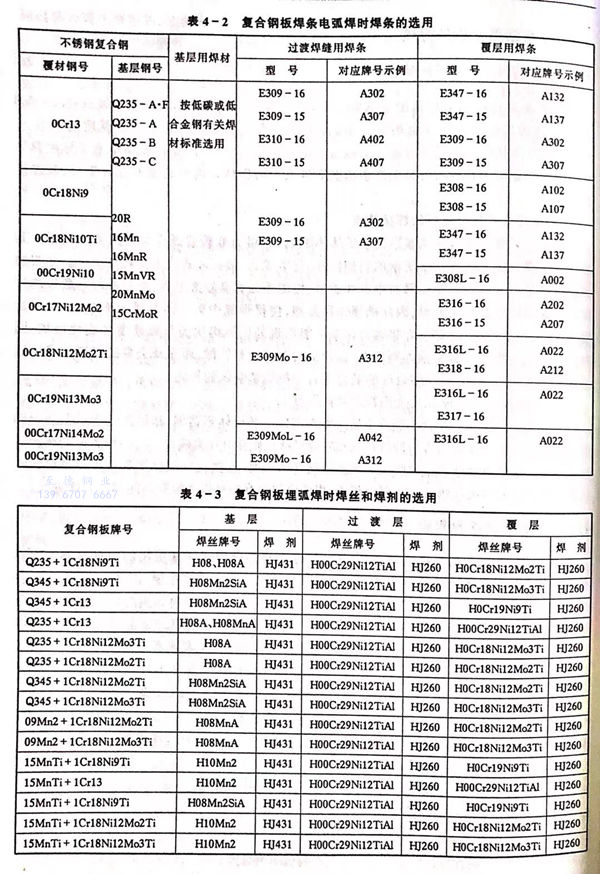

 表4-2和表4-3可(ke)供采(cai)用焊(han)條(tiao)電(dian)弧焊(han)及埋弧焊(han)時(shi)選用焊(han)接材(cai)料時(shi)作(zuo)參考(kao)。

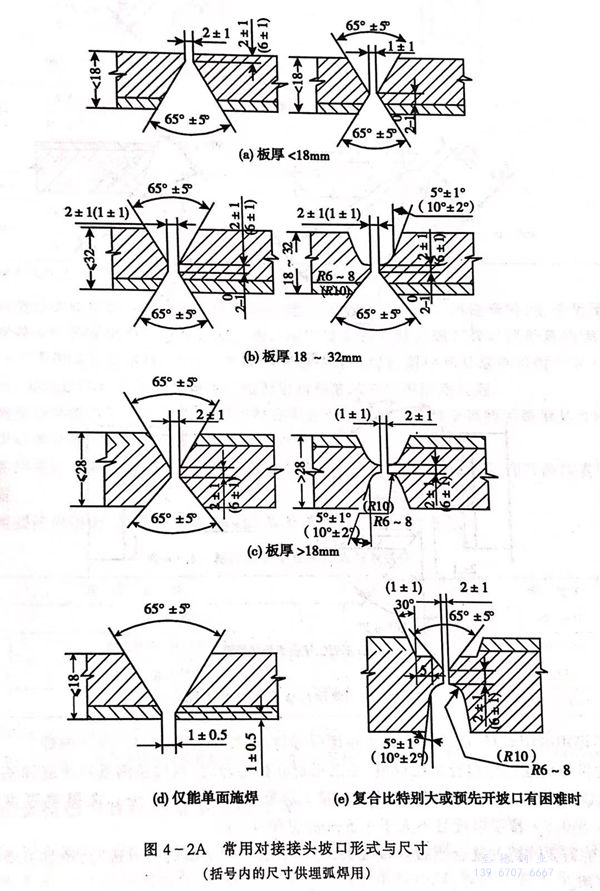

 復合鋼板的焊接程序如圖4-1,即先焊基層焊縫，再焊過渡層焊縫，最后焊覆層焊縫。不銹鋼復合板的坡口應有利于減少過渡焊縫金屬的稀釋率，常見的不銹鋼復合板對接和角接焊時的坡口形式和尺寸見圖4-2A和圖4-2B.為防止覆層金屬混入第一道基層焊縫，應預先將接頭附近的覆層金屬加工掉一部分。過渡焊縫焊接宜用小熱輸入、反極性、直線運條和多層多道焊。

 不(bu)得用(yong)碳(tan)鋼焊材、低(di)合金鋼焊材在覆(fu)層母材、過渡(du)(du)焊縫(feng)和覆(fu)層焊縫(feng)上施焊。過渡(du)(du)焊縫(feng)應(ying)同時熔(rong)合基(ji)層焊縫(feng)、基(ji)層母材和覆(fu)層母材，且應(ying)蓋滿基(ji)層焊縫(feng)和基(ji)過渡(du)(du)焊縫(feng)的熔(rong)焊金屬(shu)在基(ji)層的厚(hou)度（b)宜(yi)為1.5~2.5mm,在覆(fu)層厚(hou)度0.5mm至0.5x覆(fu)層厚(hou)度且不(bu)大于1.5mm(見圖4-1)。

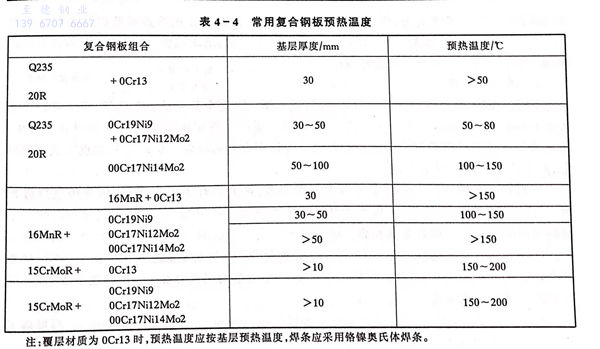

 焊(han)前需要預(yu)熱(re)的(de)復合(he)鋼(gang)板焊(han)接接頭，宜按基層母材金(jin)屬(shu)的(de)要求進(jin)行，預(yu)熱(re)溫度可參(can)考(kao)表 4-4選(xuan)用。

 不銹(xiu)鋼(gang)復(fu)合(he)鋼(gang)板焊(han)(han)(han)(han)后應盡量避免(mian)焊(han)(han)(han)(han)后熱(re)(re)處(chu)理(li)(li)。當需要進(jin)行焊(han)(han)(han)(han)后熱(re)(re)處(chu)理(li)(li)時(shi)，應避免(mian)覆層(ceng)母材(cai)(cai)和焊(han)(han)(han)(han)接(jie)接(jie)頭中鉻碳化(hua)物析出和形成。相(xiang)。應以復(fu)合(he)鋼(gang)總厚(hou)度確(que)定焊(han)(han)(han)(han)后熱(re)(re)處(chu)理(li)(li)的規范(fan)。覆層(ceng)為0Cr13不銹(xiu)鋼(gang)復(fu)合(he)鋼(gang)板，當使用奧氏體不銹(xiu)鋼(gang)焊(han)(han)(han)(han)材(cai)(cai)焊(han)(han)(han)(han)接(jie)覆層(ceng)和基層(ceng)材(cai)(cai)料時(shi)不要求(qiu)焊(han)(han)(han)(han)后熱(re)(re)處(chu)理(li)(li)時(shi)，可免(mian)做焊(han)(han)(han)(han)后熱(re)(re)處(chu)理(li)(li)。否則應按(an)覆層(ceng)材(cai)(cai)料要求(qiu)進(jin)行焊(han)(han)(han)(han)后熱(re)(re)處(chu)理(li)(li)。

 不(bu)銹(xiu)鋼(gang)復合(he)鋼(gang)板(ban)焊(han)后(hou)熱處(chu)理(li)按基層(ceng)材料要求進(jin)行。覆層(ceng)為堆焊(han)金屬的不(bu)銹(xiu)鋼(gang)復合(he)鋼(gang)板(ban)基層(ceng)需(xu)要焊(han)后(hou)熱處(chu)理(li)，則(ze)應在(zai)堆焊(han)覆層(ceng)后(hou)再進(jin)行。

 對(dui)耐晶(jing)間腐蝕要(yao)求較(jiao)高的設備，如果基層(ceng)需要(yao)焊(han)后熱處理，則宜在熱處理后再(zai)焊(han)覆層(ceng)的蓋面層(ceng)焊(han)縫。

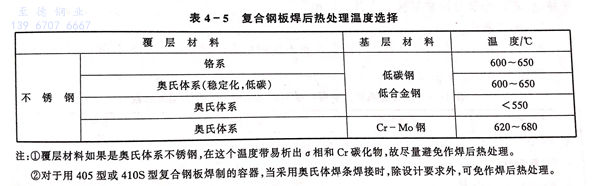

 焊后(hou)需要熱處理的，其熱處理溫度可參照表4-5選擇。

注：①. 覆層材料如果是奧(ao)氏(shi)體系不銹鋼(gang)，在這個溫度帶易析出σ相和Cr碳化物，故(gu)盡量(liang)避免作焊后熱處理(li)。

      ②. 對于用(yong)(yong)405型或(huo)410S型復合鋼板焊(han)制的(de)容(rong)器，當采用(yong)(yong)奧氏體(ti)焊(han)條焊(han)接時(shi)，除設計要求外，可免作焊(han)后熱處理。
