純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬焊不(bu)銹鋼(gang)。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬料(liao)常用于在(zai)保護性氣氛爐中釬焊(han)(han)不(bu)(bu)銹(xiu)(xiu)鋼(gang)。該釬料(liao)的熔化(hua)區間(jian)為(wei)940~950℃,釬焊(han)(han)溫度為(wei)1000~1050℃.該釬料(liao)釬焊(han)(han)的不(bu)(bu)銹(xiu)(xiu)鋼(gang)接頭在(zai)500℃左右仍(reng)能保持較高的強度（見表3-1)和抗氧化(hua)性。由于釬焊(han)(han)溫度與某些不(bu)(bu)銹(xiu)(xiu)鋼(gang)固溶(rong)溫度一(yi)致，可(ke)將(jiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)的釬焊(han)(han)與熱處理(li)一(yi)同進行。

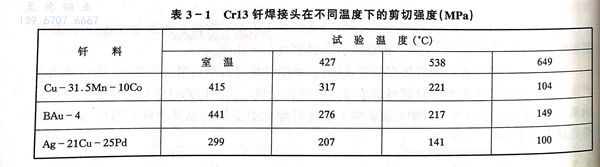

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬(han)(han)(han)料(liao)(liao)常(chang)用于不(bu)(bu)銹鋼的(de)爐中(zhong)釬(han)(han)(han)焊，特別是真(zhen)空爐中(zhong)釬(han)(han)(han)焊。該釬(han)(han)(han)料(liao)(liao)釬(han)(han)(han)焊的(de)不(bu)(bu)銹鋼接頭(tou)具有更好的(de)高溫(wen)性(xing)能，釬(han)(han)(han)料(liao)(liao)在600℃時的(de)強(qiang)度和抗氧化(hua)性(xing)與1Cr18Ni9Ti相當。但該釬(han)(han)(han)料(liao)(liao)熔(rong)點較高，熔(rong)化(hua)區間(jian)為(wei)1080~1120℃,釬(han)(han)(han)焊溫(wen)度為(wei)1175~1200℃.在如此高的(de)溫(wen)度下(xia)釬(han)(han)(han)焊不(bu)(bu)銹鋼，會造(zao)成不(bu)(bu)銹鋼晶(jing)粒(li)長大。
