建筑給排水管道施工圖(tu)主(zhu)要包括平面(mian)圖(tu)、系統(tong)圖(tu)和(he)詳圖(tu)三部(bu)分。
1. 平面圖的主要(yao)內(nei)容
建(jian)筑給排水(shui)管道平面布置(zhi)圖(tu)是施(shi)工(gong)圖(tu)中最重(zhong)要和(he)最基本的圖(tu)樣，其比例為1:50和(he)1:100兩種(zhong)。主要表明室內(nei)給水(shui)排水(shui)管道、衛生器具(ju)和(he)用水(shui)設(she)備的平面布置(zhi)。識讀時應掌握(wo)的主要內(nei)容(rong)和(he)注意事(shi)項有以下幾(ji)點：
a. 查明衛(wei)生(sheng)器(qi)具(ju)、用水(shui)設備（開水(shui)爐、水(shui)加熱器(qi)）和升壓設備（水(shui)泵(beng)、水(shui)箱）的類(lei)型(xing)、數量、安裝(zhuang)位(wei)(wei)置、定位(wei)(wei)尺寸。
b. 弄清給水引入管和(he)污水排出管的(de)平(ping)面位(wei)置(zhi)、走(zou)向、定位(wei)尺寸與室(shi)外給排水管網(wang)的(de)連(lian)接方(fang)式、管徑及坡度。
c. 查明(ming)給水(shui)排水(shui)干(gan)管、主管、支(zhi)管的(de)平面位置與走(zou)向、管徑尺寸(cun)及立(li)管編號(hao)。
d. 對(dui)于(yu)消防(fang)(fang)(fang)給水管道應查明消防(fang)(fang)(fang)栓(shuan)的布(bu)置、口徑大小(xiao)及(ji)(ji)消防(fang)(fang)(fang)栓(shuan)箱(xiang)形(xing)式與設置。對(dui)于(yu)自動噴水滅火系統(tong)，還應查明噴頭的類型(xing)、數量以及(ji)(ji)報(bao)警閥組等(deng)消防(fang)(fang)(fang)部件的平(ping)面位(wei)置、數量、規格、型(xing)號。
e. 應查(cha)明水表的(de)型號、安裝位置(zhi)及水表前(qian)后(hou)的(de)閥門設(she)置(zhi)情況(kuang)。
f. 對于室內排(pai)水管道，應查明清通(tong)(tong)設備的(de)布置情況(kuang)，同時(shi)，彎頭、三通(tong)(tong)應考慮是否(fou)帶檢修門(men)。
特別提醒：對于大型(xing)廠房的(de)(de)室(shi)內(nei)(nei)排(pai)水管(guan)道應注(zhu)意是否設有室(shi)內(nei)(nei)檢(jian)查井以及檢(jian)查井的(de)(de)進出管(guan)與室(shi)外管(guan)道的(de)(de)連接(jie)(jie)方(fang)式(shi)。對于雨(yu)水管(guan)道應查明雨(yu)水斗的(de)(de)布置、數(shu)量、規格、型(xing)號，并(bing)結合詳圖查清雨(yu)水管(guan)與屋面天溝的(de)(de)連接(jie)(jie)方(fang)式(shi)及施(shi)工做法。
2. 系統圖(tu)的主要內容(rong)
給(gei)水(shui)和排水(shui)管(guan)道(dao)系(xi)統(tong)圖是分系(xi)統(tong)繪制成(cheng)正(zheng)面斜等軸測圖的(de)(de)，主(zhu)要表明管(guan)道(dao)系(xi)統(tong)的(de)(de)空間走向(xiang)。識讀時應掌握的(de)(de)主(zhu)要內容和注意事項如下：
a. 查明(ming)給水(shui)管(guan)(guan)(guan)道(dao)系(xi)統的具體走向，干管(guan)(guan)(guan)敷設形式、管(guan)(guan)(guan)徑尺寸、閥(fa)門設置以及管(guan)(guan)(guan)道(dao)標高。識(shi)讀給水(shui)系(xi)統圖時，應按引入管(guan)(guan)(guan)、干管(guan)(guan)(guan)、立管(guan)(guan)(guan)、支管(guan)(guan)(guan)及用(yong)水(shui)設備的順序進行。
b. 查(cha)明排水(shui)(shui)(shui)(shui)管(guan)(guan)道(dao)系(xi)統的具體(ti)走向、管(guan)(guan)路分(fen)支情況，管(guan)(guan)徑尺寸、橫(heng)管(guan)(guan)坡度(du)、管(guan)(guan)道(dao)標高、存水(shui)(shui)(shui)(shui)彎(wan)形(xing)式、清通(tong)(tong)設備型號、彎(wan)頭、三通(tong)(tong)的選用是(shi)否符合規范要求。識讀排水(shui)(shui)(shui)(shui)管(guan)(guan)道(dao)系(xi)統圖時，應(ying)按衛(wei)生器具或(huo)排水(shui)(shui)(shui)(shui)設備的存水(shui)(shui)(shui)(shui)彎(wan)、器具排水(shui)(shui)(shui)(shui)管(guan)(guan)、排水(shui)(shui)(shui)(shui)橫(heng)管(guan)(guan)、立管(guan)(guan)、排出(chu)管(guan)(guan)的順序進行。
3. 詳圖的主要內容
室內給排水(shui)管(guan)(guan)(guan)道詳圖主要包括管(guan)(guan)(guan)道節點(dian)、水(shui)表、消防栓、水(shui)加熱器、開(kai)水(shui)爐(lu)、衛生器具、穿墻(qiang)套管(guan)(guan)(guan)、排水(shui)設備、管(guan)(guan)(guan)道支架(jia)等，圖上均注有(you)詳細尺寸，可供安裝(zhuang)時直(zhi)接使用。

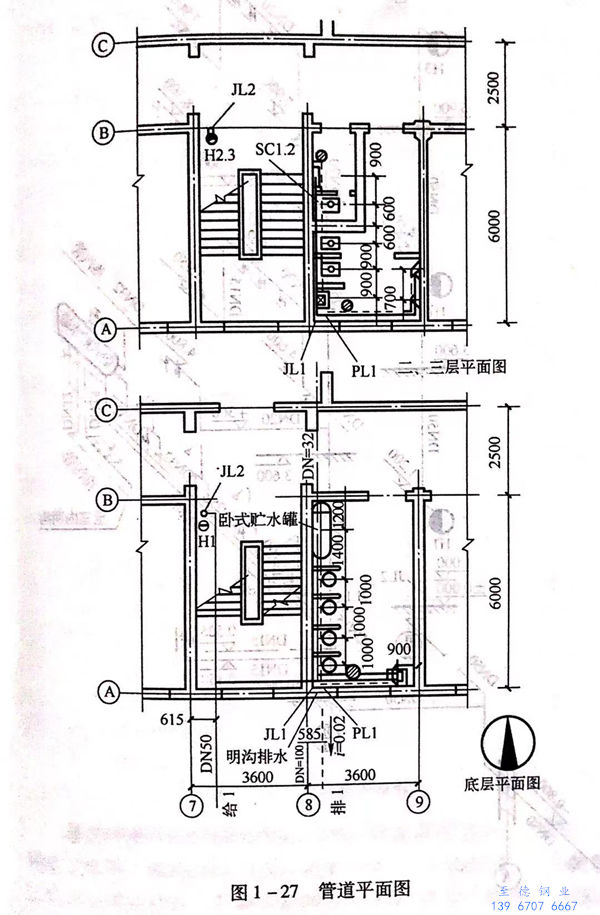

【實例】圖(tu)1-27~圖(tu)1-29是某三層辦公(gong)樓的給(gei)水(shui)排水(shui)管道平面圖(tu)和系統圖(tu)，試對這套施工(gong)圖(tu)進行(xing)識(shi)讀。
通過識讀平面圖得知該辦公樓底層(ceng)(ceng)設(she)(she)有(you)(you)淋(lin)浴(yu)間(jian)，二(er)(er)(er)層(ceng)(ceng)和(he)三層(ceng)(ceng)設(she)(she)有(you)(you)衛(wei)生(sheng)間(jian)。淋(lin)浴(yu)間(jian)內設(she)(she)有(you)(you)四組淋(lin)浴(yu)器(qi)、一只洗臉盆、一只地(di)漏(lou)。二(er)(er)(er)層(ceng)(ceng)衛(wei)生(sheng)間(jian)內設(she)(she)有(you)(you)三套高水箱蹲(dun)式大便器(qi)、兩套小便器(qi)、一只洗臉盆、兩只地(di)漏(lou)。三層(ceng)(ceng)衛(wei)生(sheng)間(jian)布置與二(er)(er)(er)層(ceng)(ceng)相同。每層(ceng)(ceng)樓梯間(jian)均設(she)(she)有(you)(you)消防栓箱。

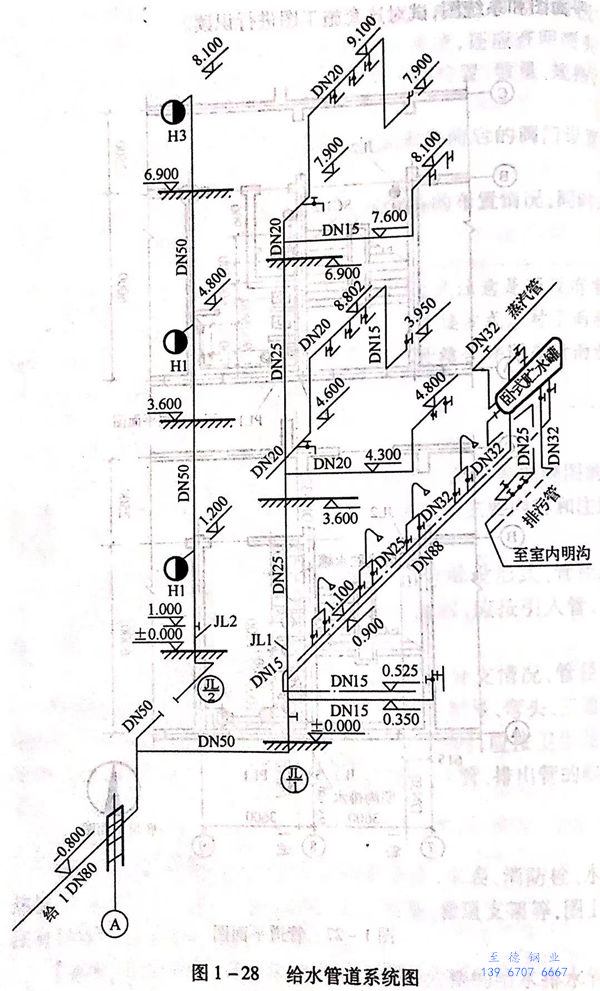

給水引(yin)入管的位置處(chu)于(yu)7號(hao)(hao)軸線東615mm處(chu)，由(you)(you)南向北進(jin)入室內(nei)并分兩路，一路由(you)(you)西向東進(jin)入淋浴(yu)間，立管編(bian)號(hao)(hao)為JL1;另一路進(jin)人(ren)室內(nei)后向北至消(xiao)防(fang)(fang)栓箱，消(xiao)防(fang)(fang)立管編(bian)號(hao)(hao)為JL2。
JL1位于A軸線(xian)和8號(hao)軸線(xian)的(de)墻角處，該(gai)立(li)管(guan)(guan)(guan)在底層分兩(liang)路供(gong)(gong)水，一(yi)路由南向北(bei)(bei)沿(yan)8號(hao)軸線(xian)沿(yan)墻敷(fu)設(she)，管(guan)(guan)(guan)徑(jing)為(wei)DN32,標(biao)高(gao)(gao)(gao)為(wei)0.900m,經過四組淋浴器(qi)進入貯水罐。另一(yi)路沿(yan)A軸線(xian)沿(yan)墻敷(fu)設(she)，送至(zhi)洗(xi)臉(lian)(lian)盆(pen)，標(biao)高(gao)(gao)(gao)為(wei)0.350m,管(guan)(guan)(guan)徑(jing)為(wei)DN15.管(guan)(guan)(guan)道在二(er)層也(ye)分兩(liang)路供(gong)(gong)水，一(yi)路為(wei)洗(xi)滌盆(pen)供(gong)(gong)水，標(biao)高(gao)(gao)(gao)為(wei)4.6m,管(guan)(guan)(guan)徑(jing)為(wei)DN20.又登高(gao)(gao)(gao)至(zhi)標(biao)高(gao)(gao)(gao)5.800m,管(guan)(guan)(guan)徑(jing)為(wei)DN20,為(wei)蹲式(shi)大便器(qi)高(gao)(gao)(gao)水箱供(gong)(gong)水，再返(fan)低至(zhi)3.950m,管(guan)(guan)(guan)徑(jing)為(wei)DN15,為(wei)洗(xi)臉(lian)(lian)盆(pen)供(gong)(gong)水。另一(yi)路由西向東，標(biao)高(gao)(gao)(gao)為(wei)4.300m,登高(gao)(gao)(gao)至(zhi)4.800m轉(zhuan)向北(bei)(bei)，為(wei)小便器(qi)供(gong)(gong)水。
JL2設(she)在B軸線和7號軸線的樓梯(ti)間(jian)，在標高1.000m處(chu)設(she)閘閥，消防栓編號為H1、H2、H3,分別設(she)在1層～3層距地面1.2m處(chu)。

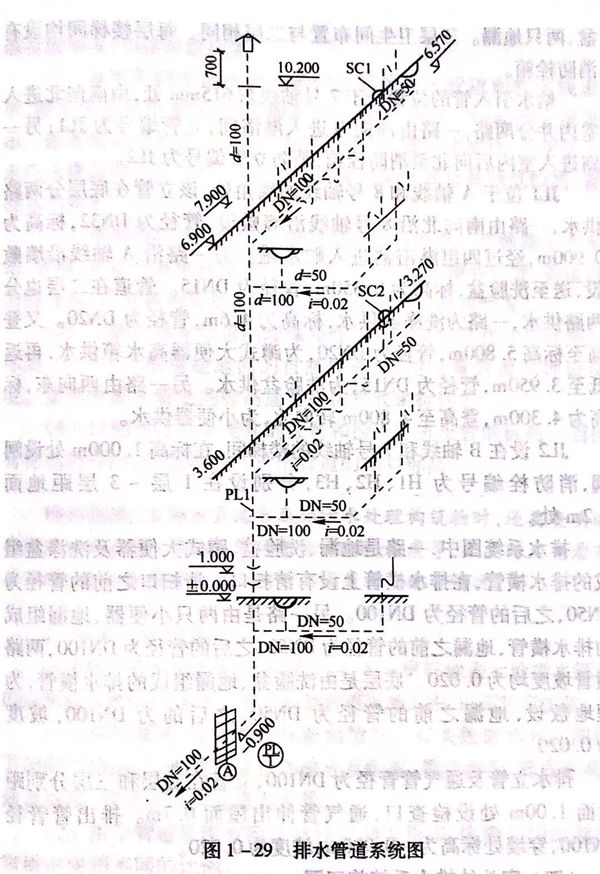

排(pai)(pai)水系統圖(tu)中(zhong)，一(yi)路是(shi)地(di)漏(lou)(lou)、洗臉盆、蹲式大便器及(ji)洗滌(di)盆組(zu)成(cheng)(cheng)的(de)排(pai)(pai)水橫(heng)管(guan)(guan)(guan)，在(zai)排(pai)(pai)水橫(heng)管(guan)(guan)(guan)上設有清掃口(kou)。清掃口(kou)之(zhi)前(qian)的(de)管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN50,之(zhi)后的(de)管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN100.另(ling)一(yi)路是(shi)由兩只小(xiao)便器、地(di)漏(lou)(lou)組(zu)成(cheng)(cheng)的(de)排(pai)(pai)水橫(heng)管(guan)(guan)(guan)，地(di)漏(lou)(lou)之(zhi)前(qian)的(de)管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN50,之(zhi)后的(de)管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN100,兩路橫(heng)管(guan)(guan)(guan)坡(po)度均為(wei)(wei)(wei)(wei)0.020.底層是(shi)由洗臉盆、地(di)漏(lou)(lou)組(zu)成(cheng)(cheng)的(de)排(pai)(pai)水橫(heng)管(guan)(guan)(guan)，為(wei)(wei)(wei)(wei)埋地(di)敷設，地(di)漏(lou)(lou)之(zhi)前(qian)的(de)管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei) DN50,之(zhi)后的(de)為(wei)(wei)(wei)(wei)DN100,坡(po)度為(wei)(wei)(wei)(wei)0.020。
排水立(li)管(guan)及通氣管(guan)管(guan)徑為(wei)DN100,立(li)管(guan)在底(di)層和三層分別距地面(mian)1.00m處設(she)檢查(cha)口(kou)，通氣管(guan)伸出屋面(mian)0.7m.排出管(guan)管(guan)徑DN100,穿墻(qiang)處標(biao)高為(wei)－0.900m,坡(po)度為(wei)0.020。
