1. 識(shi)讀方(fang)法

a. 平面圖(tu)識讀

  室外給排(pai)水管道平面圖主要表示一個小區或樓房等給排(pai)水管道布置情況(kuang)，識讀時應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別(bie)提醒(xing)：當排水(shui)管(guan)道有(you)局(ju)部污水(shui)處理構(gou)(gou)筑(zhu)(zhu)物(wu)(wu)(wu)時，還要查(cha)(cha)明(ming)這些構(gou)(gou)筑(zhu)(zhu)物(wu)(wu)(wu)的位(wei)置，進(jin)出接(jie)管(guan)的管(guan)徑、距離、坡度等，必(bi)要時應查(cha)(cha)看有(you)關詳圖，進(jin)一步(bu)搞清(qing)構(gou)(gou)筑(zhu)(zhu)物(wu)(wu)(wu)構(gou)(gou)造及構(gou)(gou)筑(zhu)(zhu)物(wu)(wu)(wu)上配管(guan)情(qing)況。

 b. 縱(zong)斷面圖識讀(du)

  由于地(di)下管道種類繁多，布(bu)置(zhi)復雜，為了更好地(di)表(biao)示給(gei)排(pai)水(shui)管道的(de)縱斷(duan)面布(bu)置(zhi)情況，有些工程還繪制管道縱斷(duan)面圖，識讀時應(ying)注(zhu)意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方法

  管(guan)道縱(zong)斷面(mian)圖分(fen)為(wei)上(shang)下兩部分(fen)，上(shang)部分(fen)的(de)左側為(wei)標高(gao)塔尺，靠近塔尺的(de)左側注上(shang)相(xiang)應的(de)絕對標高(gao)，右側為(wei)管(guan)道斷面(mian)圖形(xing)，下部分(fen)為(wei)數據表(biao)格。

  讀(du)(du)圖(tu)(tu)(tu)時(shi)(shi)，先識讀(du)(du)平面圖(tu)(tu)(tu)，然后結合平面圖(tu)(tu)(tu)識讀(du)(du)斷(duan)(duan)面圖(tu)(tu)(tu)。讀(du)(du)斷(duan)(duan)面圖(tu)(tu)(tu)時(shi)(shi)，先看(kan)是哪種管(guan)道(dao)的(de)縱(zong)斷(duan)(duan)面圖(tu)(tu)(tu)，然后看(kan)該(gai)管(guan)道(dao)縱(zong)斷(duan)(duan)面圖(tu)(tu)(tu)形中(zhong)有哪些節點，并在相應(ying)的(de)平面圖(tu)(tu)(tu)中(zhong)找該(gai)管(guan)道(dao)及(ji)其相應(ying)的(de)各節點。最后在該(gai)管(guan)道(dao)縱(zong)斷(duan)(duan)面圖(tu)(tu)(tu)的(de)數(shu)據表格內，查找其管(guan)道(dao)縱(zong)斷(duan)(duan)面圖(tu)(tu)(tu)形中(zhong)各節點的(de)有關數(shu)據。

2. 室外給(gei)排水系統管(guan)道施工圖識讀舉例(li)

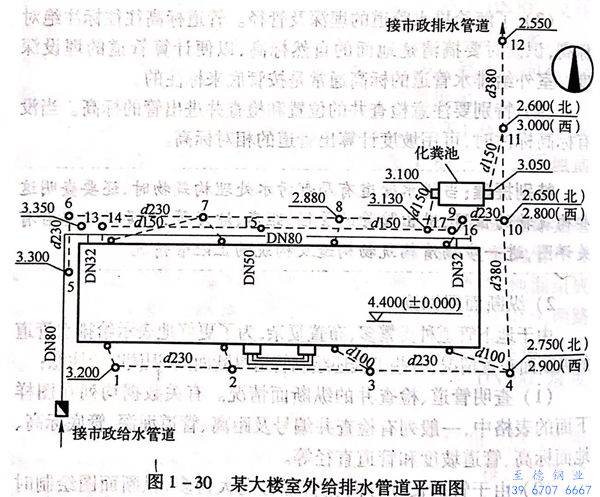

  某(mou)大樓室外給排(pai)水(shui)管道平面圖(tu)(tu)(tu)和縱斷面圖(tu)(tu)(tu)見圖(tu)(tu)(tu)1-30、圖(tu)(tu)(tu)1-31。

  室外(wai)排(pai)水(shui)(shui)系統(tong)有污(wu)水(shui)(shui)系統(tong)和雨水(shui)(shui)系統(tong)，污(wu)水(shui)(shui)系統(tong)經(jing)化糞(fen)(fen)(fen)池(chi)后(hou)與(yu)雨水(shui)(shui)管(guan)道(dao)(dao)匯總排(pai)至市(shi)政(zheng)排(pai)水(shui)(shui)管(guan)道(dao)(dao)。污(wu)水(shui)(shui)管(guan)道(dao)(dao)由大樓3處排(pai)出，排(pai)水(shui)(shui)管(guan)管(guan)徑(jing)、埋深見室內排(pai)水(shui)(shui)管(guan)道(dao)(dao)施工圖。污(wu)水(shui)(shui)管(guan)道(dao)(dao)平(ping)行于大樓北外(wai)墻敷，管(guan)徑(jing)d150,管(guan)路上設有5個檢查井（編號13、14、15、16、17).大樓污(wu)水(shui)(shui)匯集到17號檢查井后(hou)排(pai)入化糞(fen)(fen)(fen)池(chi)，化糞(fen)(fen)(fen)池(chi)的(de)出水(shui)(shui)管(guan)接至11號檢查井后(hou)與(yu)雨水(shui)(shui)管(guan)匯合。

 室外雨水(shui)(shui)收集(ji)大(da)樓屋面(mian)(mian)雨水(shui)(shui)，大(da)樓南(nan)面(mian)(mian)設(she)(she)4根雨水(shui)(shui)立(li)管(guan)(guan)(guan)、4個檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)（編(bian)(bian)號1、2、3、4),北(bei)面(mian)(mian)設(she)(she)有4根立(li)管(guan)(guan)(guan)、4個檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)（編(bian)(bian)號6、7、8、9),大(da)樓西北(bei)設(she)(she)一個檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)（編(bian)(bian)號5).南(nan)北(bei)兩(liang)條雨水(shui)(shui)管(guan)(guan)(guan)管(guan)(guan)(guan)徑(jing)(jing)均為(wei)d230,雨水(shui)(shui)總管(guan)(guan)(guan)自4號檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)至11號檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)，管(guan)(guan)(guan)徑(jing)(jing)均為(wei)d380,污水(shui)(shui)雨水(shui)(shui)匯合后管(guan)(guan)(guan)徑(jing)(jing)仍為(wei)d380.雨水(shui)(shui)起點檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)管(guan)(guan)(guan)底(di)(di)標高(gao)：1號檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)3.200m,5號檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)3.300m.總管(guan)(guan)(guan)出口12號檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)管(guan)(guan)(guan)底(di)(di)標高(gao)2.550m.其余(yu)各(ge)檢(jian)(jian)(jian)查(cha)(cha)(cha)井(jing)管(guan)(guan)(guan)底(di)(di)標高(gao)見平面(mian)(mian)圖或縱斷面(mian)(mian)圖。
