擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

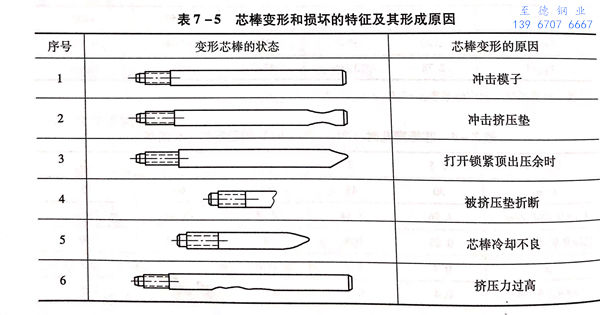

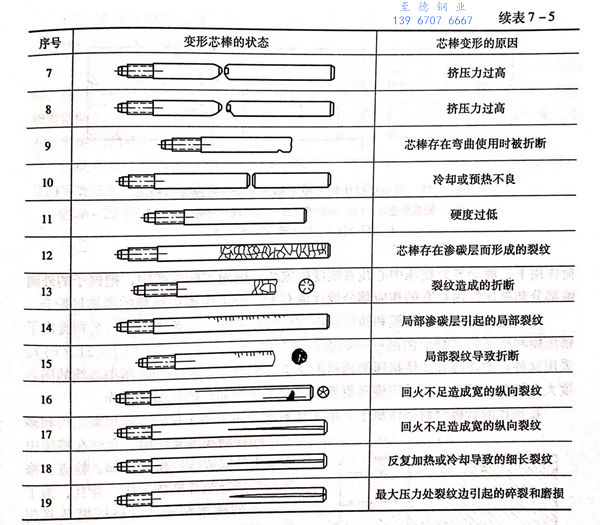

  表7-5中列出了使用在15MN(1500t)和(he)25MN(2500t)臥式(shi)擠(ji)壓機上的中等尺寸芯棒(bang)的幾(ji)種變形和(he)損壞的特(te)征。

  芯棒直徑35mm,材料為3Cr2W8V,硬度HRC=47~51,相應的(de)瞬時(shi)抗力為1500~1700MPa,螺紋(wen)部分HRC=31~38。具(ju)有上述硬度的(de)芯棒多半使(shi)(shi)用時(shi)會損壞，在(zai)芯棒上產生縱向(xiang)裂(lie)紋(wen)。這些(xie)裂(lie)紋(wen)擴大并形成細(xi)的(de)橫向(xiang)裂(lie)紋(wen)，導致芯棒橫向(xiang)斷裂(lie)。當芯棒熱處理后的(de)硬度降低至HRC=48時(shi)，可以使(shi)(shi)其壽命得到提高。
