低(di)合(he)金(jin)耐熱(re)鋼焊(han)(han)(han)(han)(han)接(jie)(jie)材(cai)料(liao)的(de)(de)(de)選(xuan)配(pei)原則(ze)是焊(han)(han)(han)(han)(han)縫金(jin)屬的(de)(de)(de)合(he)金(jin)成(cheng)分與(yu)強度性能(neng)應基本符合(he)母材(cai)標(biao)準規定的(de)(de)(de)下(xia)限值(zhi)或應達到(dao)產品技(ji)術條件規定的(de)(de)(de)最低(di)性能(neng)指標(biao)。如焊(han)(han)(han)(han)(han)件焊(han)(han)(han)(han)(han)后需(xu)經退火(huo)、正(zheng)火(huo)或熱(re)成(cheng)形，則(ze)應選(xuan)擇合(he)金(jin)成(cheng)分和強度級別較(jiao)高的(de)(de)(de)焊(han)(han)(han)(han)(han)接(jie)(jie)材(cai)料(liao)。為提高焊(han)(han)(han)(han)(han)縫金(jin)屬的(de)(de)(de)抗裂性，通常焊(han)(han)(han)(han)(han)接(jie)(jie)材(cai)料(liao)中的(de)(de)(de)碳(tan)含量應低(di)于(yu)母材(cai)的(de)(de)(de)含碳(tan)量。對于(yu)一些特殊用(yong)途的(de)(de)(de)焊(han)(han)(han)(han)(han)絲(si)和焊(han)(han)(han)(han)(han)條，例如為了免除焊(han)(han)(han)(han)(han)后熱(re)處(chu)理(li)所采用(yong)的(de)(de)(de)焊(han)(han)(han)(han)(han)條，其焊(han)(han)(han)(han)(han)縫金(jin)屬的(de)(de)(de)碳(tan)控制(zhi)在0.05%以下(xia)。AWSA5.5中的(de)(de)(de)E8018-B2L和E9018-B3L就屬于(yu)這類焊(han)(han)(han)(han)(han)條。

  然而，最近的(de)研究表(biao)明，對(dui)于(yu)1.25Cr-0.5Mo鋼(gang)和(he)2.25Cr-1Mo鋼(gang)來說，焊(han)縫(feng)金屬的(de)最佳(jia)碳為0.10%左右(you)。在(zai)這種碳含量下，焊(han)縫(feng)金屬具有(you)最高的(de)沖(chong)擊(ji)韌(ren)度和(he)與母材相當的(de)高溫蠕變強度。而碳含量過(guo)低的(de)鉻鉬(mu)鋼(gang)焊(han)縫(feng)金屬，經(jing)長時間的(de)焊(han)后熱處理會促(cu)使鐵素體(ti)的(de)形成，導致韌(ren)性下降。故應(ying)謹(jin)慎使用碳含量過(guo)低的(de)焊(han)絲和(he)焊(han)條。

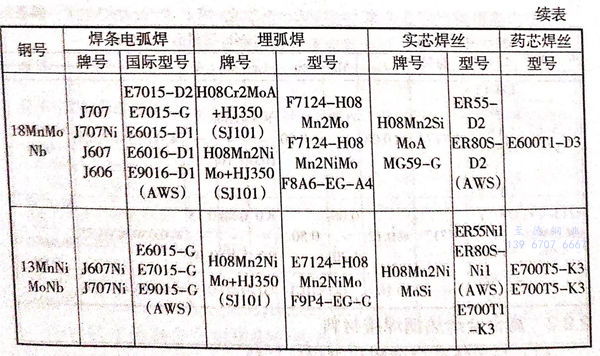

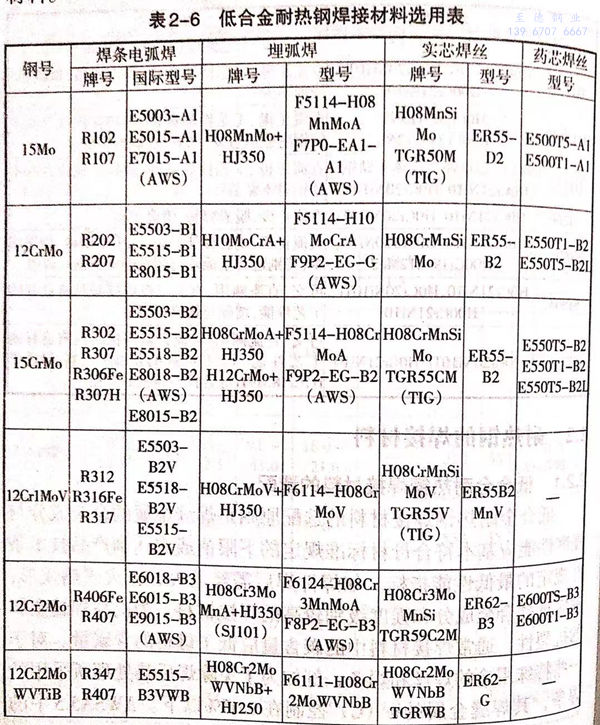

  對于在我國常用的低(di)合金耐(nai)熱(re)鋼可按表2-6選配相應的焊接材料。
