1. 低合(he)金(jin)低溫(wen)鋼焊接材料的選(xuan)擇

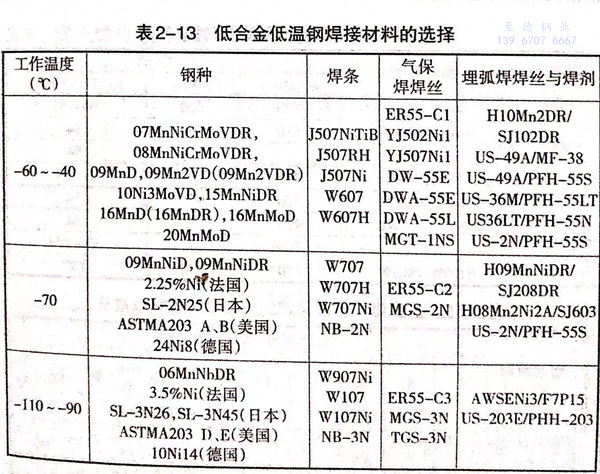

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏體(ti)低溫用鋼(gang)的焊接(jie)材料

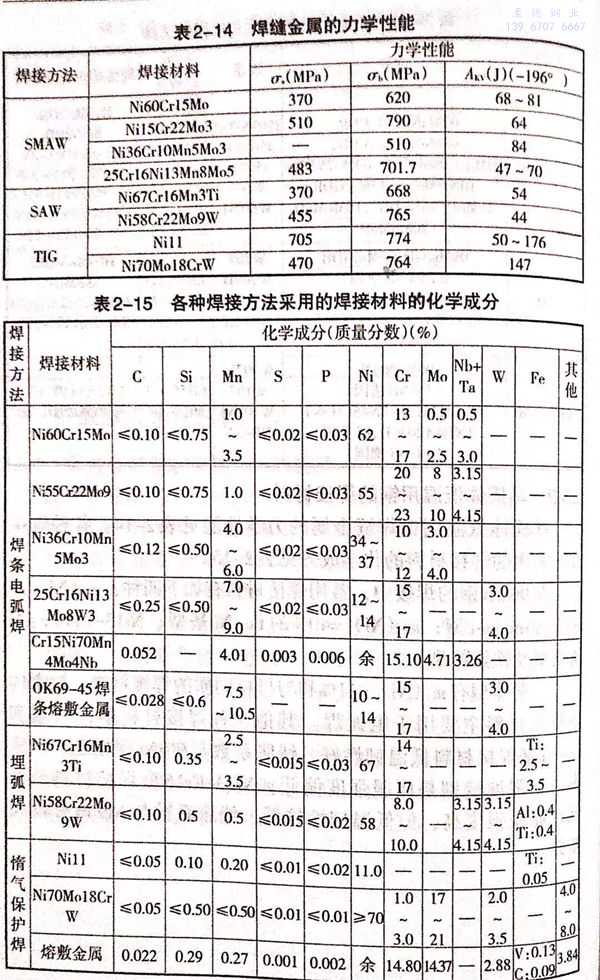

  馬氏體(ti)低(di)溫(wen)用(yong)(yong)鋼(gang)焊縫金屬的力學(xue)性能見表2-14.各(ge)種(zhong)焊接方法(fa)采用(yong)(yong)的焊接材料的化學(xue)成分見表2-15.

  在9%Ni鋼的(de)(de)焊(han)接(jie)中(zhong)，常用(yong)焊(han)接(jie)材料有如下(xia)四(si)種：(Ni)>60%的(de)(de)Inconel型(xing)(xing)；(Ni)=40%的(de)(de)Fe-Ni基型(xing)(xing)；Ni13-Cr16的(de)(de)不銹(xiu)鋼型(xing)(xing)及鐵(tie)素(su)體型(xing)(xing)。

  鐵素體型(xing)有(you)(you)(Ni)=11%和與(yu)母材(cai)同質(zhi)的焊(han)(han)(han)接(jie)(jie)材(cai)料(liao)。鐵素體型(xing)焊(han)(han)(han)接(jie)(jie)材(cai)料(liao)主要用(yong)于氬弧(hu)焊(han)(han)(han)。其他三種(zhong)焊(han)(han)(han)接(jie)(jie)材(cai)料(liao)中，Ni基和Fe-Ni基焊(han)(han)(han)接(jie)(jie)材(cai)料(liao)低(di)(di)溫韌(ren)性好，線脹系(xi)數(shu)與(yu)9%Ni鋼(gang)(gang)相近，但成本(ben)高，強度特別(bie)是屈服強度偏低(di)(di)。Ni13-Cr16型(xing)焊(han)(han)(han)接(jie)(jie)材(cai)料(liao)成本(ben)低(di)(di)，屈服強度高，但低(di)(di)溫韌(ren)性較低(di)(di)，線脹系(xi)數(shu)與(yu)Ni9鋼(gang)(gang)有(you)(you)較大差異。

3. 奧氏(shi)體低(di)溫無磁鋼的焊接材料

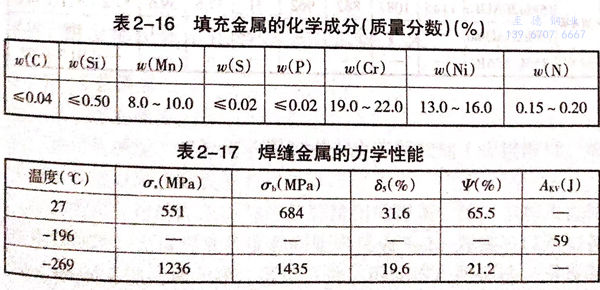

  目前(qian)，0Cr21Ni6Mn9N鋼的焊(han)(han)接還僅局限于TIG焊(han)(han)和(he)真空電子束(shu)焊(han)(han)接。填充金(jin)屬的化(hua)學成分見(jian)表2-16.焊(han)(han)縫金(jin)屬的力學性(xing)能如表2-17所示。

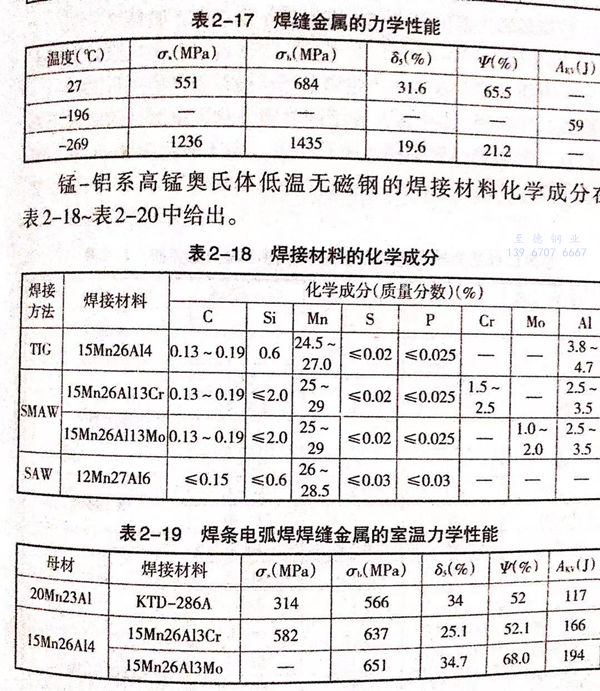

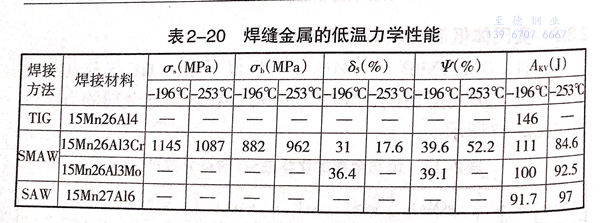

  錳-鋁(lv)系高錳奧氏(shi)體(ti)低溫(wen)無磁鋼的焊接材料化學成分在(zai)表2-18~表2-20中給(gei)出。
