一(yi)、帶頸螺(luo)紋(wen)法蘭(lan)型式與尺(chi)寸

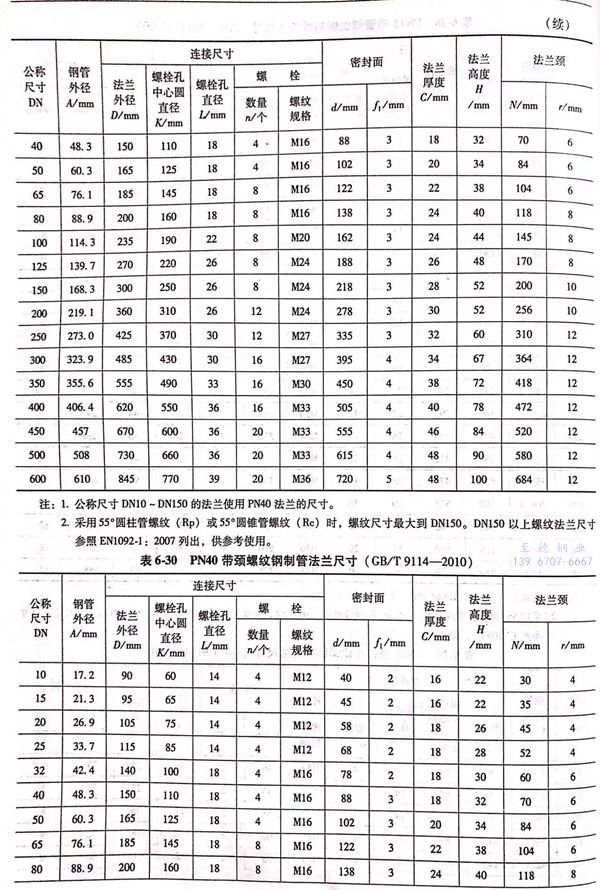

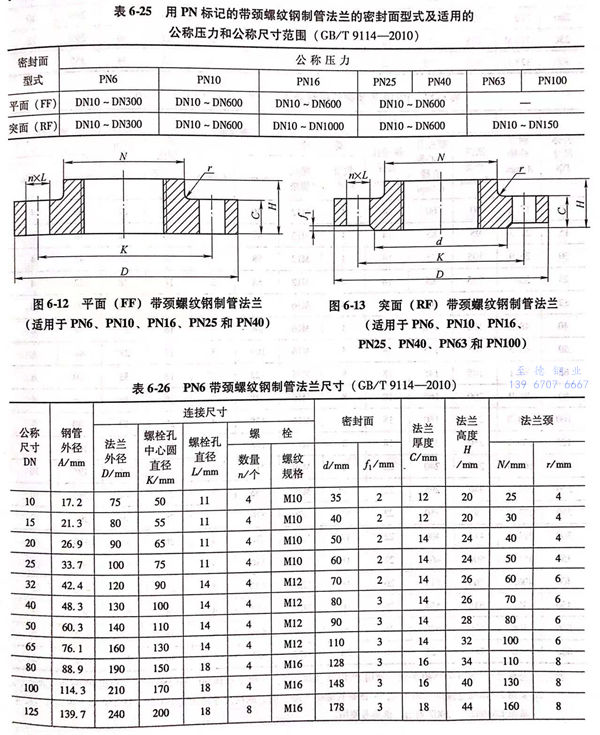

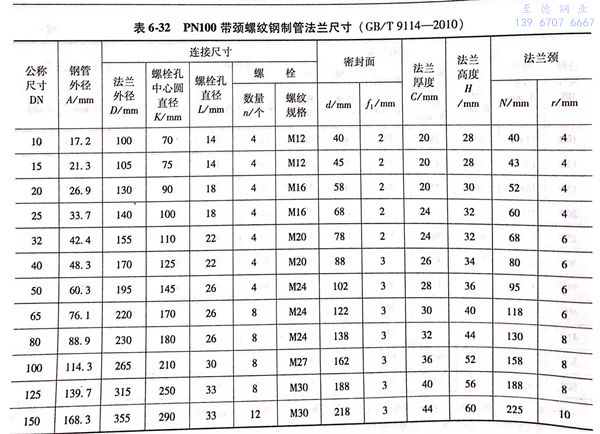

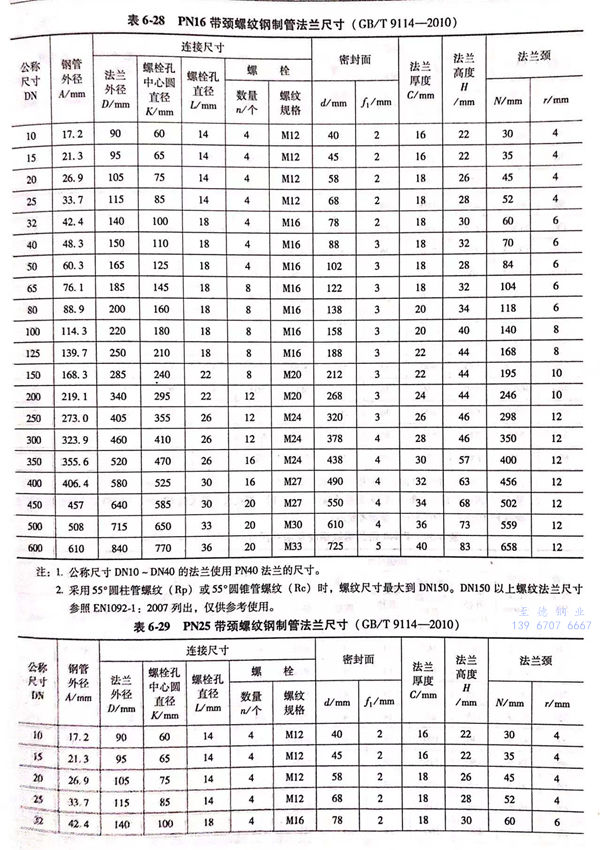

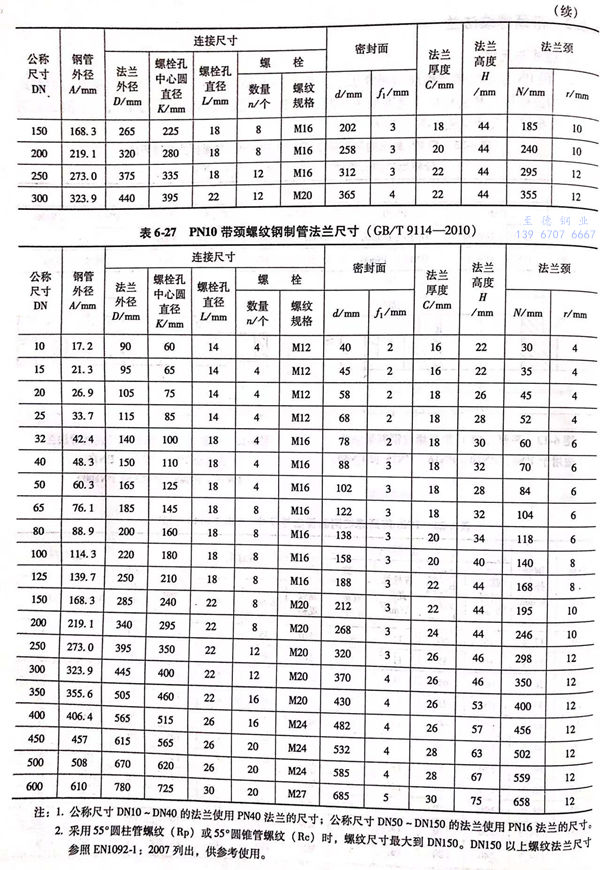

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭密(mi)封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

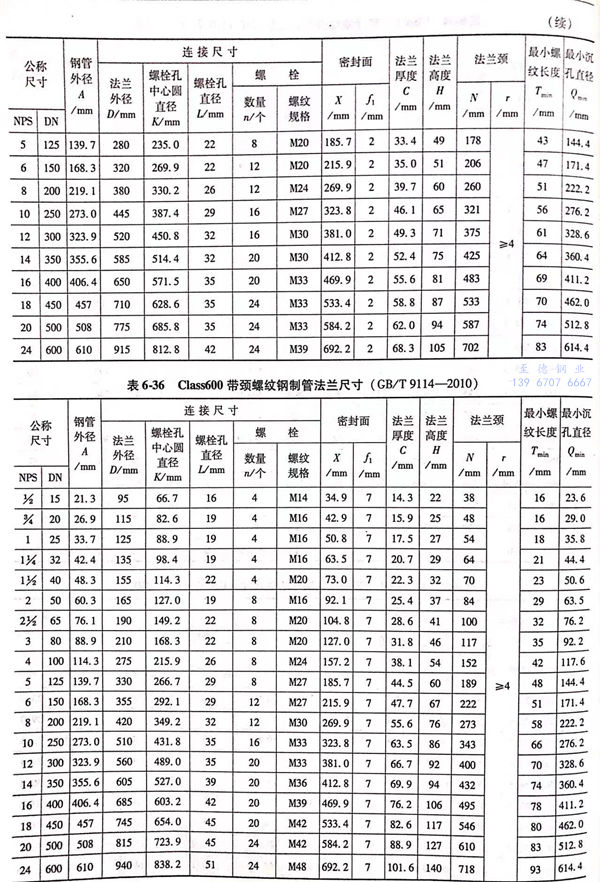

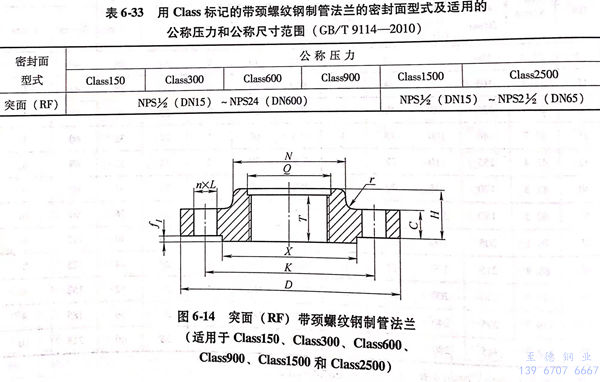

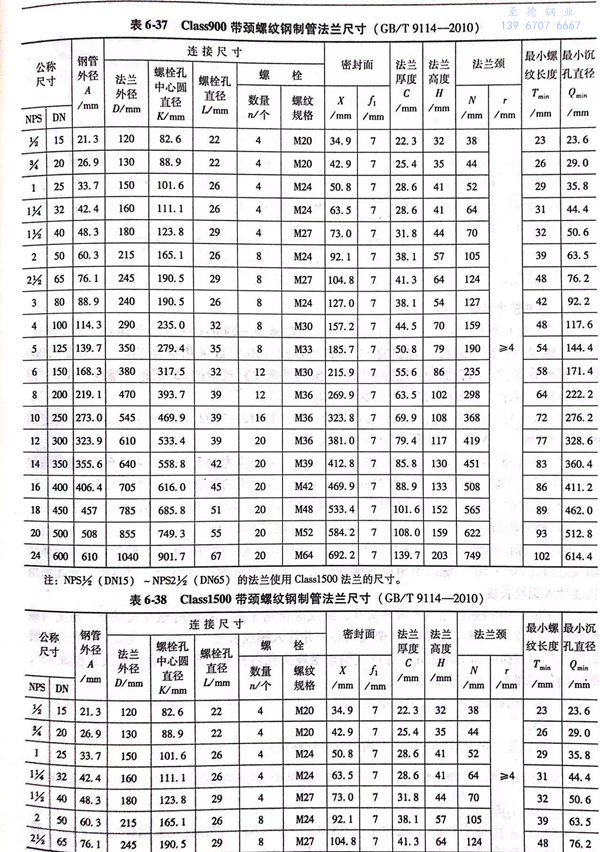

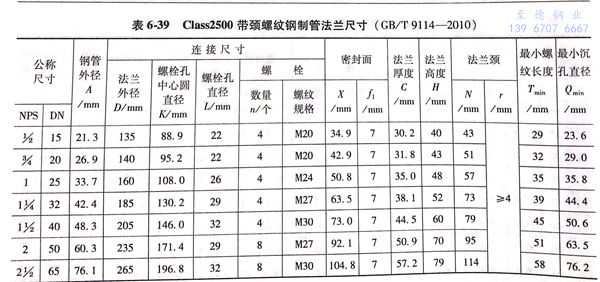

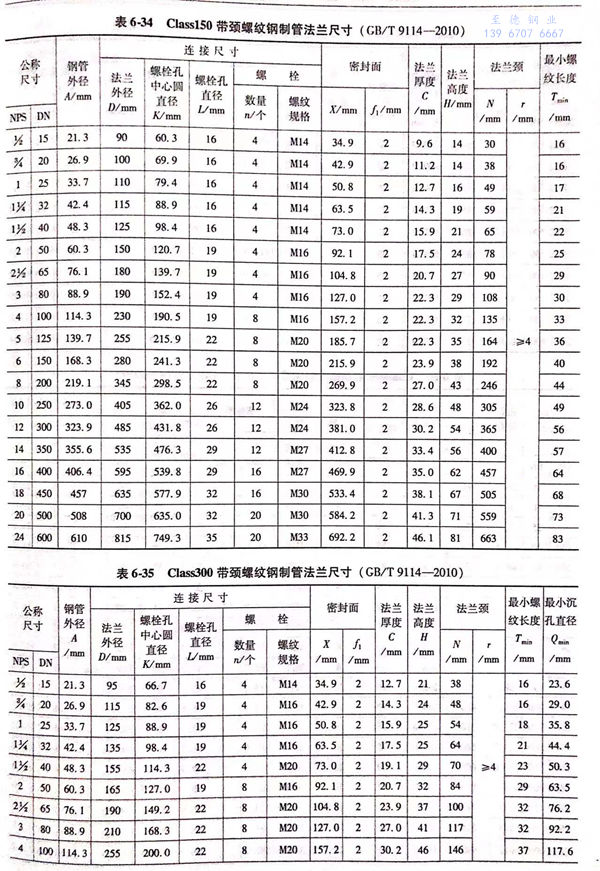

2. 用(yong)Class標記(ji)的(de)(de)(de)帶(dai)頸螺紋鋼制(zhi)(zhi)管(guan)法(fa)蘭：用(yong)Class標記(ji)的(de)(de)(de)帶(dai)頸螺紋鋼制(zhi)(zhi)管(guan)法(fa)蘭的(de)(de)(de)密封面型(xing)式及適用(yong)的(de)(de)(de)公(gong)稱壓力和(he)公(gong)稱尺寸范(fan)圍見表6-33;用(yong)Class標記(ji)的(de)(de)(de)帶(dai)頸螺紋鋼制(zhi)(zhi)管(guan)法(fa)蘭的(de)(de)(de)型(xing)式見圖6-14,尺寸見表6-34~表6-39。
二、有關帶頸螺紋(wen)法蘭技術要求
1. PN標記的(de)螺(luo)(luo)紋(wen)(wen)法蘭一般(ban)采用(yong)符(fu)(fu)合(he)(he)GB/T 7306.1-2000《55°密封管螺(luo)(luo)紋(wen)(wen) 第1部(bu)分：圓柱(zhu)內螺(luo)(luo)紋(wen)(wen)與(yu)圓錐外螺(luo)(luo)紋(wen)(wen)》規定(ding)的(de)55°圓柱(zhu)管螺(luo)(luo)紋(wen)(wen)（Rp)或采用(yong)符(fu)(fu)合(he)(he)GB/T 7306.2-2000《55°密封管螺(luo)(luo)紋(wen)(wen) 第2部(bu)分：圓錐內螺(luo)(luo)紋(wen)(wen)與(yu)圓錐外螺(luo)(luo)紋(wen)(wen)》規定(ding)的(de)55°圓錐管螺(luo)(luo)紋(wen)(wen)（Rc),用(yong)戶沒有特殊要求，一般(ban)按55°圓柱(zhu)管螺(luo)(luo)紋(wen)(wen)（Rp)制造。
2. Class標記的(de)螺(luo)紋(wen)法(fa)蘭(lan)一般采用符合(he)GB/T 12716-2002《60°密封管螺(luo)紋(wen)》規定的(de)60°圓錐管螺(luo)紋(wen)（NPT),或(huo)采用為用戶新(xin)規定的(de)螺(luo)紋(wen)。
3. 采(cai)用(yong)55°管螺(luo)紋時，DN150法(fa)(fa)蘭配用(yong)的鋼管外徑應為165.1mm.采(cai)用(yong)60°圓錐(zhui)管螺(luo)紋時，DN65法(fa)(fa)蘭配用(yong)鋼管外徑應為73mm;DN125法(fa)(fa)蘭配用(yong)的鋼管外徑應為141.3mm。
4. 螺紋法(fa)蘭(lan)的(de)內孔管螺紋加工(gong)，應(ying)使鋼管擰入后的(de)端部(bu)靠近但不超出法(fa)蘭(lan)密封面。
5. 螺紋軸(zhou)線應與法蘭(lan)軸(zhou)線同心，其偏(pian)差不(bu)應超過5mm/m。
6. PN標記(ji)的(de)螺紋(wen)法(fa)蘭不帶埋(mai)頭(tou)孔，螺紋(wen)應(ying)倒(dao)(dao)角(jiao)至法(fa)蘭背面(mian)的(de)螺紋(wen)大徑處，角(jiao)度(du)與(yu)螺紋(wen)軸線近似成30°~50°.螺紋(wen)倒(dao)(dao)角(jiao)應(ying)與(yu)螺紋(wen)同(tong)心。如果倒(dao)(dao)角(jiao)的(de)長度(du)小于(yu)一個(ge)螺距，則此倒(dao)(dao)角(jiao)長度(du)計入(ru)螺紋(wen)長度(du)。
7. Class150的螺紋法(fa)蘭(lan)不帶埋(mai)頭(tou)孔，螺紋應倒(dao)角至(zhi)法(fa)蘭(lan)背面(mian)的螺紋大徑(jing)處，角度與螺紋軸線(xian)近似成45°;螺紋倒(dao)角應與螺紋同心(xin)，并計入螺紋長度。Class300及其以(yi)上壓力等級的螺紋法(fa)蘭(lan)背面(mian)應加工埋(mai)頭(tou)孔，螺紋應倒(dao)角至(zhi)埋(mai)頭(tou)孔內徑(jing)處，角度與螺紋軸線(xian)近似成45°;螺紋倒(dao)角和埋(mai)頭(tou)孔均應與螺紋同心(xin)。
8. 螺紋的(de)檢測(ce)應符合有關標準(zhun)的(de)規定。
三、帶頸螺紋法蘭標記
1. 帶頸螺紋鋼制管法(fa)蘭應(ying)按(an)下列(lie)規定進行標記(ji)：
公稱(cheng)(cheng)尺寸 → 公稱(cheng)(cheng)壓(ya)力(li) → 法蘭型式(shi)代(dai)(dai)號(hao)（Th) → 密封(feng)面型式(shi)代(dai)(dai)號(hao) → 螺紋特性代(dai)(dai)號(hao) → 材料代(dai)(dai)號(hao) → 標(biao)準編號(hao)
2. 標記示例
示例1: 公稱(cheng)尺(chi)寸DN80、公稱(cheng)壓力PN10、突面（RF)帶頸螺(luo)(luo)紋鋼(gang)制管法(fa)(fa)蘭（Th)、螺(luo)(luo)紋采用55°圓錐管螺(luo)(luo)紋（Rc)、材料為(wei)20鋼(gang)，其標記為(wei)： 法(fa)(fa)蘭 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
