一、帶頸承插焊(han)法(fa)蘭(lan)型式(shi)與尺寸
1. 用PN標記(ji)的(de)帶頸承插(cha)焊法蘭

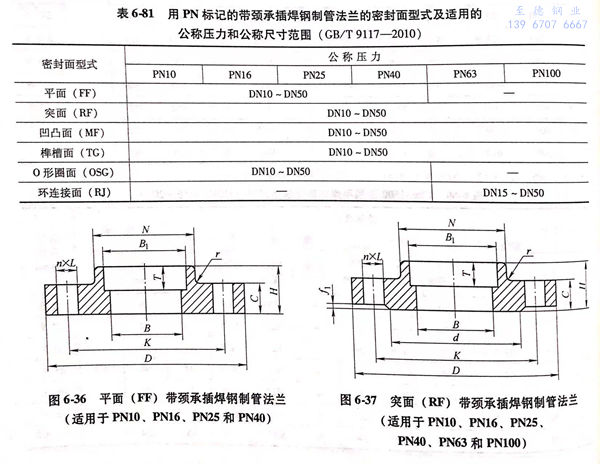

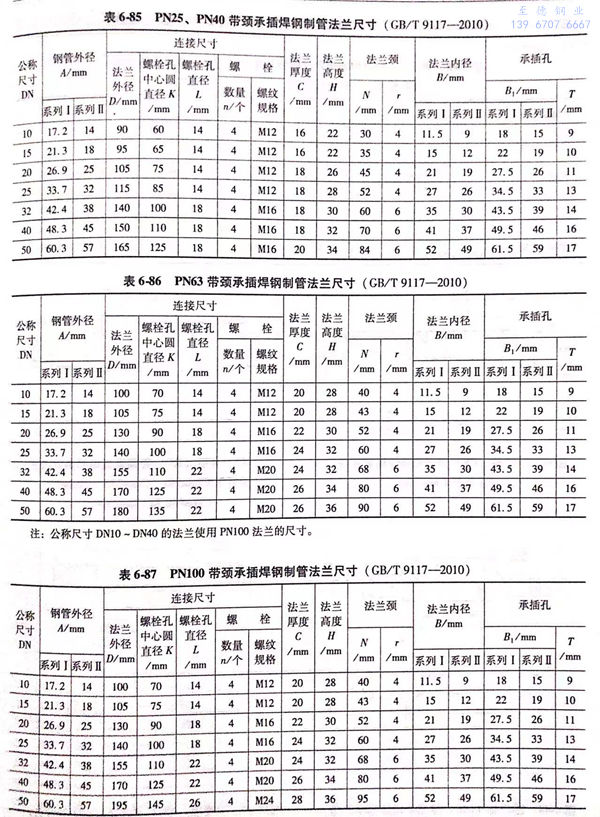

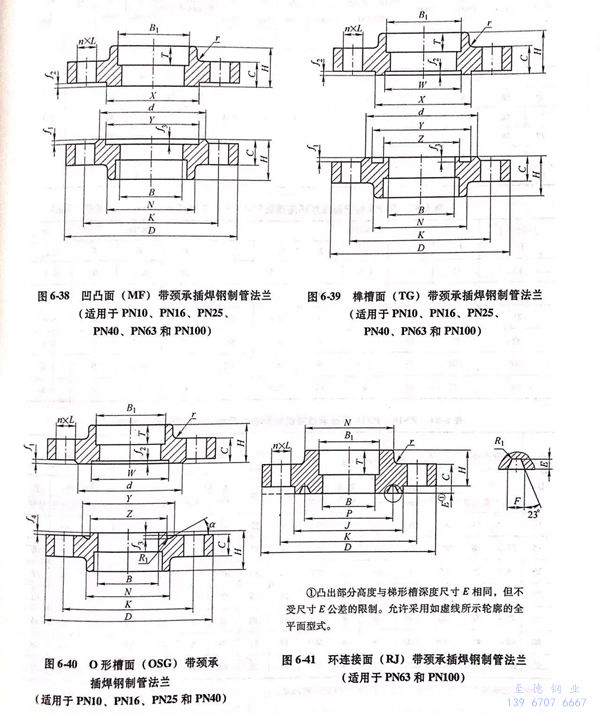

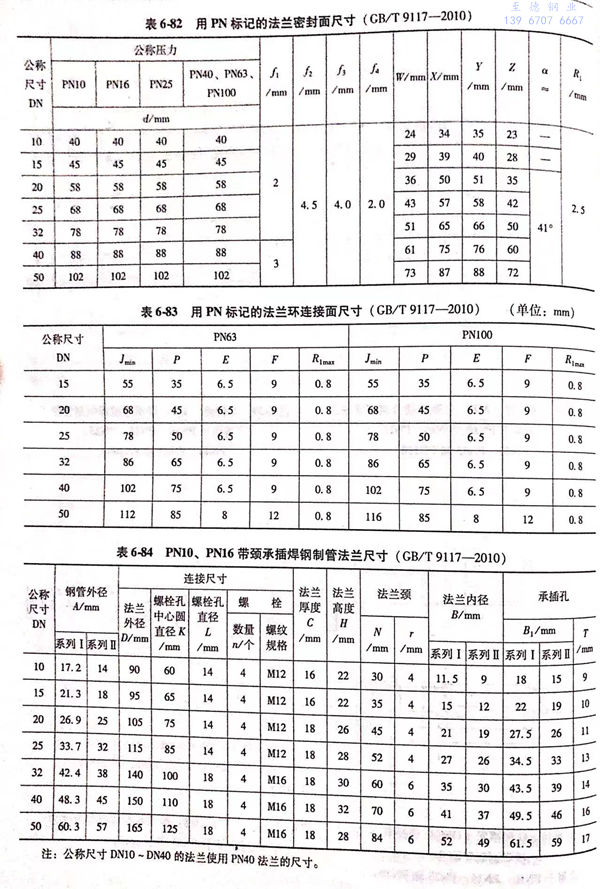

用PN標(biao)記的帶頸(jing)承(cheng)插焊鋼制(zhi)管法(fa)蘭(lan)的密封面型式及適用的公(gong)(gong)稱(cheng)壓力和公(gong)(gong)稱(cheng)尺寸(cun)范圍(wei)見(jian)表(biao)(biao)6-81;用PN標(biao)記的帶頸(jing)承(cheng)插焊鋼制(zhi)管法(fa)蘭(lan)型式如圖(tu)6-36~圖(tu)6-41所(suo)示，法(fa)蘭(lan)密封面尺寸(cun)見(jian)表(biao)(biao)6-82、表(biao)(biao)6-83,法(fa)蘭(lan)結構尺寸(cun)或尺寸(cun)見(jian)表(biao)(biao)6-84~表(biao)(biao)6-87。
2. 用Class 標(biao)記的帶頸承插焊法(fa)蘭

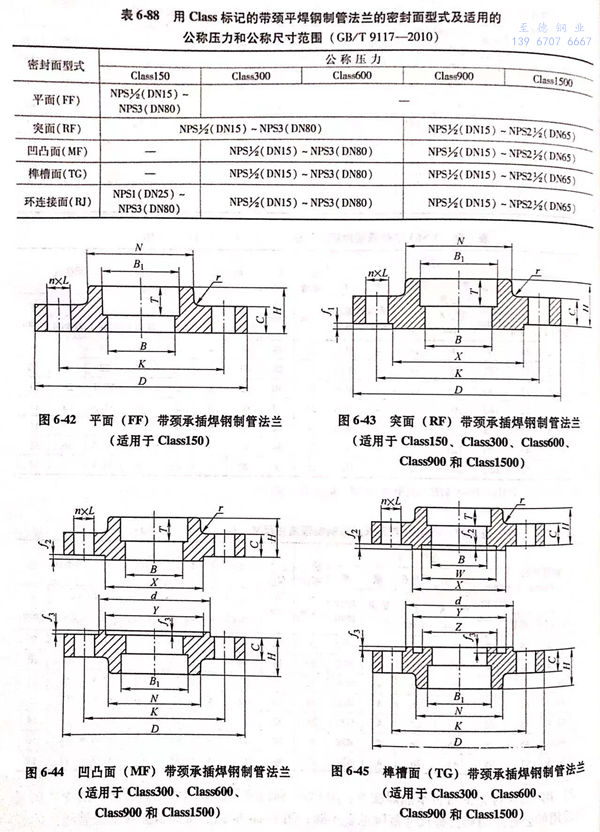

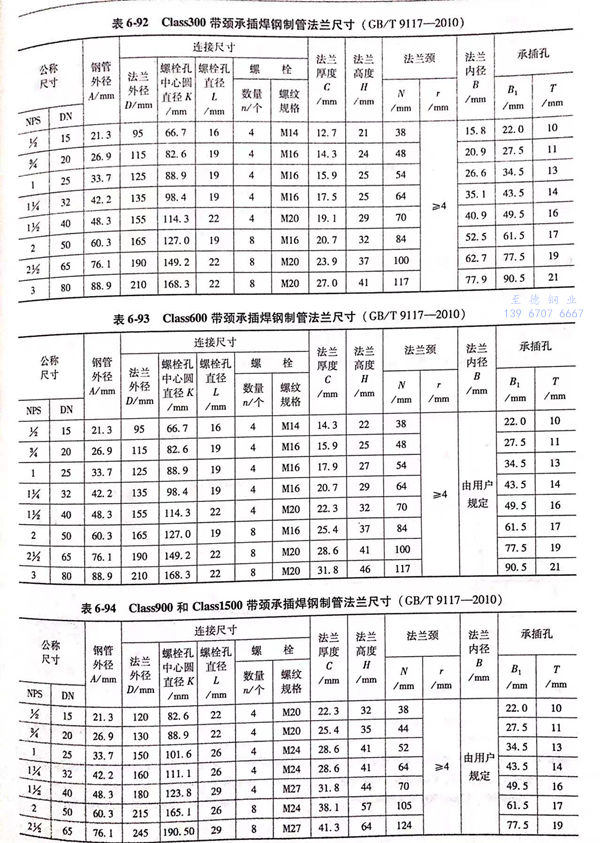

用Class 標記(ji)(ji)的(de)帶(dai)頸承插焊(han)鋼制管法(fa)蘭(lan)的(de)密封面(mian)型(xing)式(shi)(shi)及(ji)適用的(de)公(gong)稱壓(ya)力和公(gong)稱尺(chi)(chi)寸范圍見表6-88;用Class 標記(ji)(ji)的(de)帶(dai)頸承插焊(han)鋼制管法(fa)蘭(lan)的(de)型(xing)式(shi)(shi)如圖 6-42 ~圖 6-46 所示(shi)，法(fa)蘭(lan)密封面(mian)尺(chi)(chi)寸見表 6~89、表 6~90 ，法(fa)蘭(lan)結構尺(chi)(chi)寸或尺(chi)(chi)寸見表 6-91~表 6-94。
二、帶頸承插焊法蘭(lan)標記
1. 帶頸承插焊鋼制(zhi)管法(fa)蘭應按下列(lie)規定進行(xing)標(biao)記：
公稱尺寸 → 公稱壓(ya)力 → 法蘭型式(shi)代號(hao)（SW) → 密封面型式(shi)代號(hao) → 管表號(hao)（可省略） → 材料(liao)代號(hao) → 標準(zhun)編(bian)號(hao)
2. 標記示(shi)例
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
