一(yi)、標記

1. 標記(ji)方法

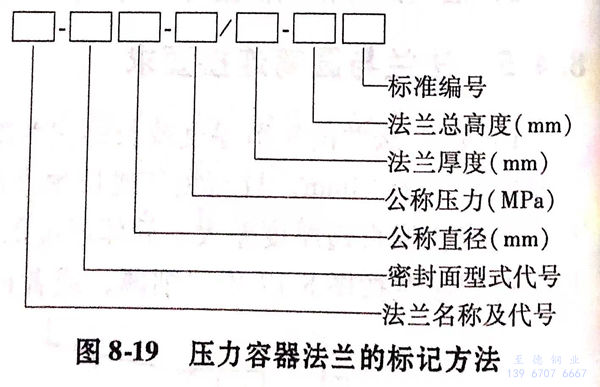

 不銹鋼法蘭(lan)標記由七部分內容組成，其標記方法如圖8-19所示。

  在圖8-19中，當不(bu)銹鋼法(fa)蘭(lan)厚度及法蘭高度均采用標準值時，此兩部分標記內容可省略。為擴充應用標準法蘭，允許修改法蘭厚度8、法蘭總高度H,但必須滿足GB150《鋼制壓力容器》中的不銹鋼法蘭強度計算要求。如有修改，兩尺寸均在法蘭標記中標明。

 2. 標記示(shi)例

  a. 標準法蘭：公稱壓力(li)1.6MPa、公稱直徑800mm的襯(chen)環榫(sun)槽(cao)密封乙型平焊法蘭的榫(sun)面法蘭，且考慮腐(fu)蝕裕量為3mm(即應增加短節厚度(du)2mm，δ1改為18mm)的標記(ji)：

      法蘭(lan) C-T 800-1.6  NB/T 47022-2012,并在圖樣明(ming)細表備注欄中注明(ming)δ1=18。

  b. 修(xiu)改(gai)尺寸的標(biao)準法蘭：公稱(cheng)壓力(li) 2:5MPa、公稱(cheng)直徑1000mm的平面(mian)密封面(mian)長頸對焊法蘭，其中法蘭厚(hou)度(du)改(gai)為78mm, 法蘭總高度(du)仍為155mm的標(biao)記(ji)： 法蘭－RF 1000-2.5/78-155 NB/T 47023-2012。

  c. 法蘭(lan)襯(chen)環(huan)(huan)(huan)材(cai)料(liao)由設計者(zhe)決定。襯(chen)環(huan)(huan)(huan)材(cai)料(liao)應用括(kuo)號標(biao)注在法蘭(lan)材(cai)料(liao)后或圖樣明(ming)細表備注欄(lan)中。如：16Mn(環(huan)(huan)(huan)06Cr19Ni9)

  d. 乙型法(fa)蘭的短節(jie)材(cai)料(liao)與(yu)法(fa)蘭材(cai)料(liao)相(xiang)同(tong)。如不相(xiang)同(tong)，其強度(du)級別應不低于法(fa)蘭材(cai)料(liao)，且應與(yu)法(fa)蘭材(cai)料(liao)間有良好的焊(han)接(jie)性，并在圖樣(yang)明(ming)細欄中(zhong)注明(ming)，標注方法(fa)按(an)上述(shu)的規(gui)定(ding)，如：20R(短節(jie)16MnR).短節(jie)長(chang)度(du)允許加長(chang)。加長(chang)后，法(fa)蘭厚度(du)8及(ji)法(fa)蘭總高度(du)H均應在法(fa)蘭標記中(zhong)標明(ming)。

二(er)、印記

 不銹(xiu)鋼(gang)法(fa)蘭成品需在法(fa)蘭外圓面上打上鋼(gang)印(yin)標記，其(qi)內容包括：鋼(gang)號、公(gong)稱直(zhi)徑(jing)、公(gong)稱壓力、襯環材(cai)料(liao)(liao)、短節材(cai)料(liao)(liao)。短節材(cai)料(liao)(liao)應用括號標注在法(fa)蘭材(cai)料(liao)(liao)之后。

 例(li)：16MnR(環06Cr19Ni9)(短(duan)節16MnR)DN1000 PN1.00
