019Cr18CuNb 鋼是一種超純中鉻鐵素體不銹鋼，由于添加了Nb、Cu，其耐蝕性能相當于06Cr19Ni10（0Cr18Ni9）鋼，同時冷成形性能也顯著提高，Nb的加人既起到穩定化作用，又改善了鋼的高溫性能，如抗氧化性能和高溫強度，其抗氧化溫度可達950℃，可滿足汽車排氣系統歧管的需求。該鋼還用于建筑的外裝飾部件、家電等。


 019Cr18MoTi 鋼(gang)是一種超低碳(tan)鐵素體不銹鋼(gang)，鋼(gang)中允許(xu)少量(liang)氮存在(zai)，適當加(jia)入(ru)鈦、鈮和(he)鋯，使(shi)鋼(gang)的加(jia)工性和(he)焊接性有所(suo)改善。由于鉻、鉬的復合(he)作用，對弱(ruo)還原性酸(suan)（醋酸(suan)、果酸(suan)等）的耐全面(mian)腐蝕能(neng)(neng)力較022Cr18Ti鋼(gang)為(wei)(wei)優。該鋼(gang)的開始(shi)熱加(jia)工溫(wen)度(du)為(wei)(wei)1100～1140℃，終(zhong)止溫(wen)度(du)為(wei)(wei)710～790℃，空冷，退火溫(wen)度(du)為(wei)(wei)780～850℃，空冷或緩冷，退火后的力學性能(neng)(neng)見表(biao)9.28。


 019Cr18MoTi 鋼可(ke)用(yong)于制(zhi)造與有機酸(suan)相接觸(chu)的設備(bei)及人造纖維(wei)、造紙、食品工業用(yong)的耐蝕設備(bei)，還(huan)可(ke)用(yong)于建筑內外裝飾、車輛部件、廚房用(yong)具、餐具等。該鋼不適(shi)合(he)在氧化酸(suan)（如(ru)硝酸(suan)）中使用(yong)。

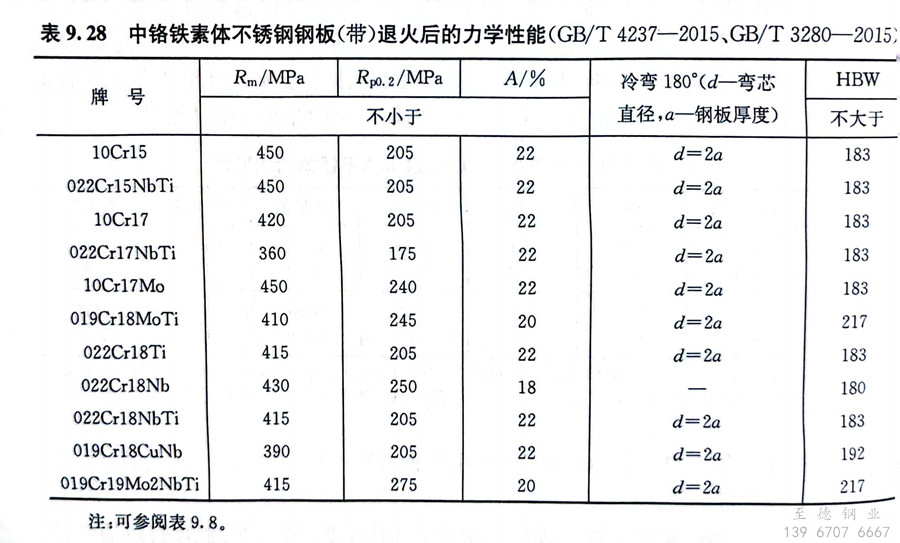

表 28.jpg


 019Cr19Mo2NbTi 鋼(gang)是一種超低碳鐵素體不(bu)銹鋼(gang)，由于加(jia)(jia)入了1.75％～2.50％Mo，耐(nai)蝕(shi)性(xing)得到提(ti)高(gao)，耐(nai)應力(li)腐蝕(shi)性(xing)好(hao)。該鋼(gang)的熱(re)加(jia)(jia)工(gong)工(gong)藝為始鍛溫(wen)度(du)(du)1100～1140℃，終鍛溫(wen)度(du)(du)705～790℃，空冷，退火溫(wen)度(du)(du)為800～1050℃，快冷，退火后的力(li)學性(xing)能見表9.28。


 019Cr19Mo2NbTi 鋼用于(yu)制造汽(qi)車排氣(qi)系統(tong)、儲水槽(cao)、太陽能熱(re)水器、換熱(re)器、食品(pin)機械(xie)、印染機械(xie)和耐(nai)應力腐蝕設備。
