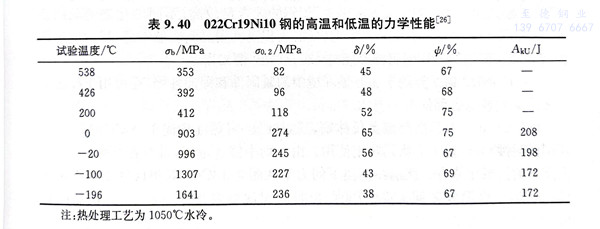

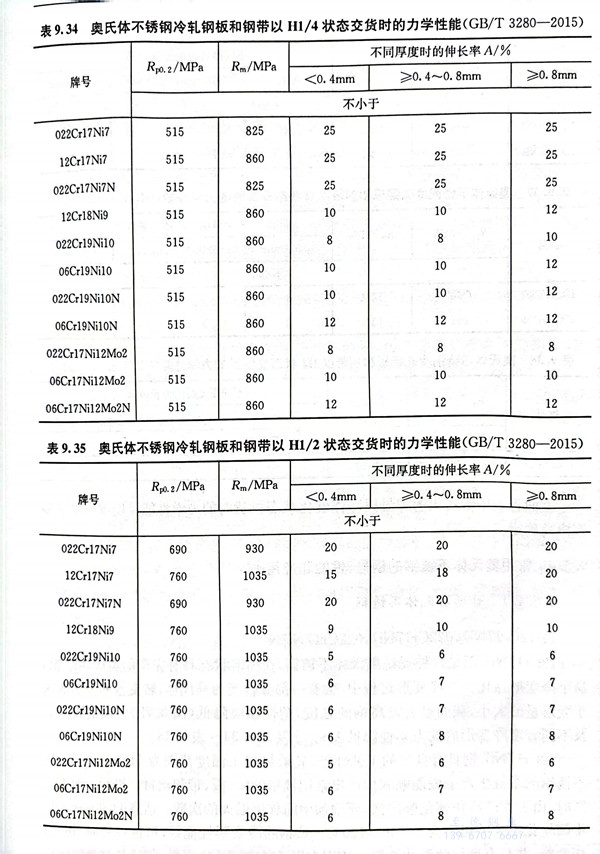

022Cr19Ni10不銹鋼是在06Cr19Ni10不銹鋼的基礎上，通過降低碳含量和稍許提高鎳含量而開發出的超低碳奧氏體不(bu)銹(xiu)鋼，可以有效地解決06Cr18Ni10鋼在一些條件下嚴重的晶間腐蝕傾向。在AOD和VOD工藝成功地應用于生產后，這種鋼開始得到廣泛的應用。022Cr19Ni10鋼與06Cr19Ni10鋼比較，其強度稍低，但其敏化態耐晶間腐蝕能力顯著優于06Cr19Ni10鋼，其他性能與之相同。該鋼固溶態及冷變形H1/4和H1/2狀態的力學性能見表9.12、表9.34及表9.35。冷加工變形使06Cr19Ni10鋼的強度明顯提高，但其提高幅度不如12Cr17Ni7鋼。表9.40為022Cr19Ni10鋼在不同溫度下的力學性能。

 022Cr19Ni10 不銹鋼常用于(yu)制造耐(nai)酸介質腐蝕(shi)的各種設(she)備、容器、管道(dao)和構(gou)件，主要用于(yu)需焊(han)接而焊(han)接后(hou)又不能進(jin)行固(gu)溶處理的耐(nai)蝕(shi)設(she)備和部件。

 至德鋼業(ye)，我們根(gen)據您的實際需求(qiu)，給(gei)出(chu)參考建議，為您提供高性價比的不銹(xiu)鋼管道及配件。
