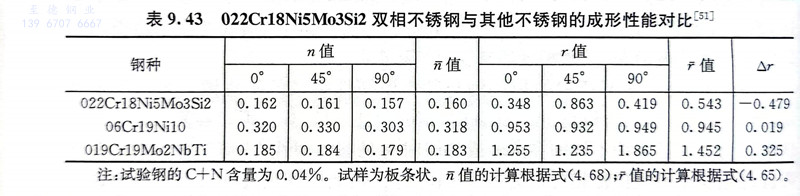

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙(shuang)相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相(xiang)不(bu)銹鋼(gang)的屈(qu)服強(qiang)度較(jiao)(jiao)高(gao)，初(chu)始(shi)變形時抗力(li)較(jiao)(jiao)大，要施以較(jiao)(jiao)大的外力(li)才能(neng)使(shi)其變形。雙相(xiang)不(bu)銹鋼(gang)的橫向(xiang)彎(wan)曲性能(neng)較(jiao)(jiao)差(cha)，需要較(jiao)(jiao)大的彎(wan)心直徑（d），至少d不(bu)小于2a（a為板厚）才能(neng)通過彎(wan)曲試驗，這(zhe)與其較(jiao)(jiao)大的各向(xiang)異(yi)性有(you)關。

  通(tong)過(guo)F和Δr試(shi)驗說(shuo)明，雙相(xiang)鋼(gang)(gang)的各向(xiang)異性顯著，軋板組織中α與(yu)γ相(xiang)呈帶狀層狀組織。雙相(xiang)不銹鋼(gang)(gang)的r值(zhi)比奧氏體(ti)鋼(gang)(gang)和鐵素體(ti)鋼(gang)(gang)低(di)很多，故其冷(leng)成形性較(jiao)差。
