022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相不銹鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

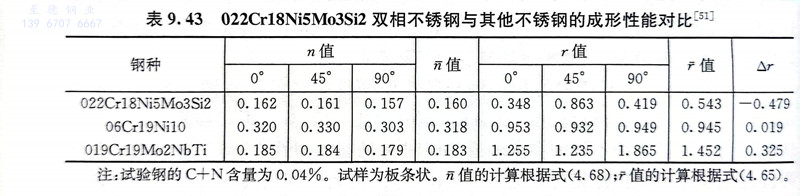

 該鋼的熱塑性(xing)較好，熱加工范圍較寬，在900～1200℃均能變(bian)形，其冷成形性(xing)和冷加工性(xing)較奧(ao)氏(shi)體鋼差，與超低(di)碳的鐵素體鋼相(xiang)近(jin)，其r值、n值、Δr可參考表9.43。

 該(gai)鋼(gang)(gang)的(de)(de)(de)正常固溶溫度為980～1050℃，可(ke)(ke)獲得適宜的(de)(de)(de)相(xiang)比例和(he)良(liang)好的(de)(de)(de)綜合力學性(xing)(xing)能，消除應力和(he)軟(ruan)化處理亦可(ke)(ke)選用此工藝。該(gai)鋼(gang)(gang)在300～950℃加熱(re)，有(you)σ、x等脆性(xing)(xing)相(xiang)的(de)(de)(de)析出，降低鋼(gang)(gang)的(de)(de)(de)韌性(xing)(xing)和(he)耐腐蝕(shi)性(xing)(xing)。該(gai)鋼(gang)(gang)還有(you)良(liang)好的(de)(de)(de)可(ke)(ke)焊性(xing)(xing)。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主(zhu)要用(yong)(yong)于造(zao)紙(zhi)、煉油(you)、化肥(fei)、化工和石油(you)等工業領域，大多數用(yong)(yong)于制作熱交換器(qi)、冷(leng)凝冷(leng)卻(que)器(qi)等，在許多情況(kuang)下可代替06Cr19Ni10和022Cr17Ni12Mo2 鋼用(yong)(yong)于發生應力腐(fu)蝕破(po)裂的(de)環(huan)境，也可利用(yong)(yong)其高(gao)的(de)腐(fu)蝕疲(pi)勞強度制作造(zao)紙(zhi)壓力滾筒機、甲銨(an)泵泵體(ti)等。
