022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

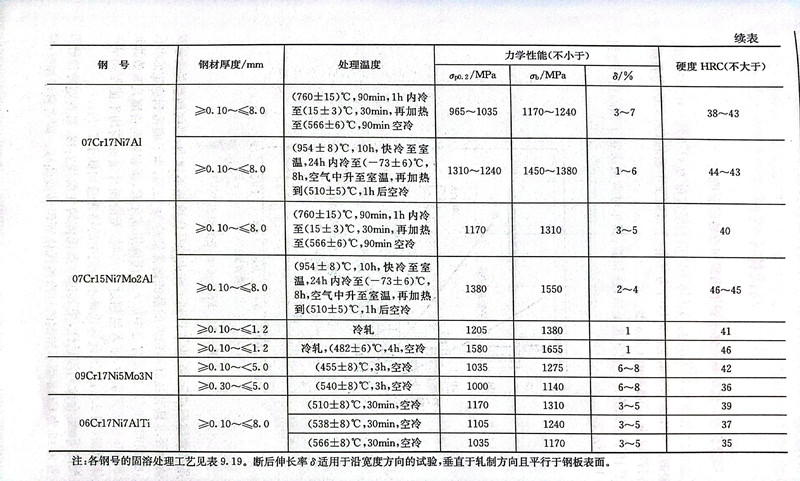

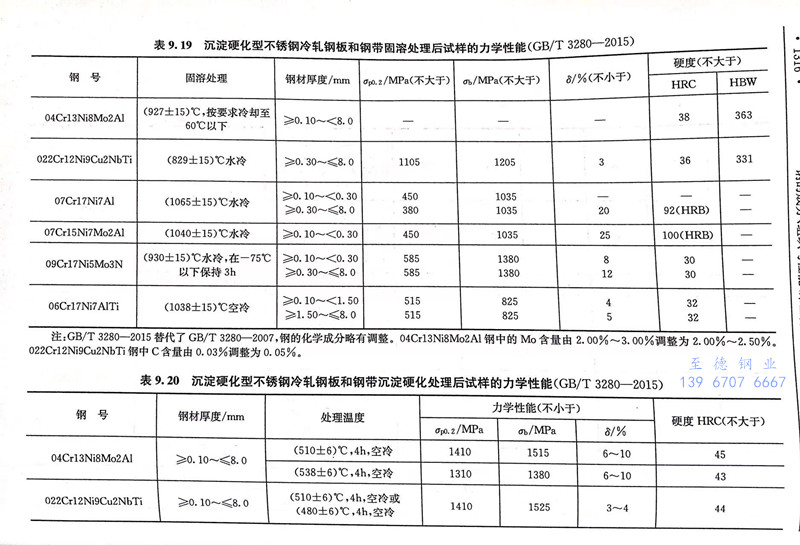

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼(gang)在(zai)溫(wen)度(du)(du)區間900～1260℃極易鍛(duan)(duan)造(zao)，適(shi)宜(yi)的(de)(de)鍛(duan)(duan)造(zao)加(jia)熱和(he)(he)均熱溫(wen)度(du)(du)為1040～1150℃，終鍛(duan)(duan)溫(wen)度(du)(du)應控(kong)制在(zai)815～925℃，可(ke)獲得(de)(de)較細的(de)(de)晶粒尺寸，鍛(duan)(duan)后(hou)(hou)空冷(leng)。鍛(duan)(duan)后(hou)(hou)應進行固溶處理(li)(li)，固溶溫(wen)度(du)(du)為816～843℃，隨后(hou)(hou)快冷(leng)，若截面較小可(ke)以水淬(cui)，組織(zhi)為全馬氏體組織(zhi)，硬度(du)(du)為30～35HRC。生產企(qi)業一般(ban)均以固溶狀態(tai)的(de)(de)產品供貨，用(yong)戶加(jia)工(gong)后(hou)(hou)只(zhi)需(xu)進行時(shi)效(xiao)(xiao)處理(li)(li)以獲得(de)(de)最后(hou)(hou)的(de)(de)性能。時(shi)效(xiao)(xiao)溫(wen)度(du)(du)可(ke)在(zai)480～560℃選擇，保溫(wen)4h，空冷(leng)，時(shi)效(xiao)(xiao)后(hou)(hou)的(de)(de)尺寸變化僅為-0.001mm／mm。固溶和(he)(he)時(shi)效(xiao)(xiao)處理(li)(li)后(hou)(hou)鋼(gang)的(de)(de)力學性能見表(biao)9.19和(he)(he)表(biao)9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼(gang)在固(gu)溶(rong)處(chu)理后可(ke)以立即進(jin)行冷(leng)(leng)(leng)作(zuo)加工(gong)。對于(yu)深沖或脹形工(gong)藝(yi)，由(you)于(yu)變形是局部(bu)的(de)(de)，加工(gong)后須進(jin)行二次固(gu)溶(rong)處(chu)理（退火）。其(qi)他冷(leng)(leng)(leng)加工(gong)，如冷(leng)(leng)(leng)拉、冷(leng)(leng)(leng)軋，因(yin)為(wei)在固(gu)溶(rong)狀態的(de)(de)加工(gong)硬化率低，可(ke)進(jin)行較(jiao)大變形量的(de)(de)冷(leng)(leng)(leng)加工(gong)，獲得較(jiao)高(gao)的(de)(de)強度，而不需二次固(gu)溶(rong)處(chu)理。最后進(jin)行時(shi)效處(chu)理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼(gang)可焊性優良，可采用同(tong)成(cheng)分的(de)焊接材料(liao)進行焊接，一般不需(xu)焊前(qian)預熱和(he)焊后熱處理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl3水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
