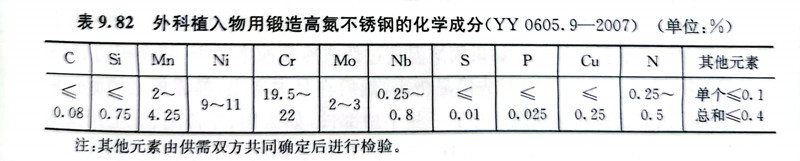

2007年我國制定的醫藥行業標準YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進的一種高氮不銹鋼，在長期臨床應用中表明，如果應用適當，其預期的生物學反應水平是可以接受的。現該標準已為YY 0605.9-2015代替。表9.82為該鋼的化學成分。YY 0605.9-2015規定該鋼的力學性能：直徑或厚度小于80mm的鋼棒經退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規定了在中等硬化或硬化狀態的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學性能要求。該鋼有較高的力學性能，特別是有高的屈服強度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對這種鍛造高氮不銹鋼(gang)的(de)(de)顯微組織的(de)(de)要(yao)求（YY 0605.9-2015）：奧(ao)氏體晶(jing)粒度不粗于(yu)(yu)4級(ji)；鋼(gang)的(de)(de)組織中應(ying)沒有殘余δ鐵素體存在；對非(fei)金屬夾雜物的(de)(de)要(yao)求是A型(xing)的(de)(de)細系(xi)應(ying)不大于(yu)(yu)1.5級(ji)，B型(xing)和(he)C型(xing)的(de)(de)細系(xi)應(ying)不大于(yu)(yu)2級(ji)，D型(xing)細系(xi)應(ying)不大于(yu)(yu)2.5級(ji)，各類非(fei)夾雜物的(de)(de)粗系(xi)均不得大于(yu)(yu)1.5級(ji)。該鋼(gang)經675℃加(jia)熱(re)1h并(bing)空冷，應(ying)能通過規定的(de)(de)晶(jing)間腐(fu)蝕試驗(yan)。
