各單(dan)位實際(ji)遵循的專業條件關(guan)系(xi)可能有差異(yi)，但大致類似。這里將以國內外多家(jia)大型單(dan)位常遵循的專業條件關(guan)系(xi)為實例進行介(jie)紹。

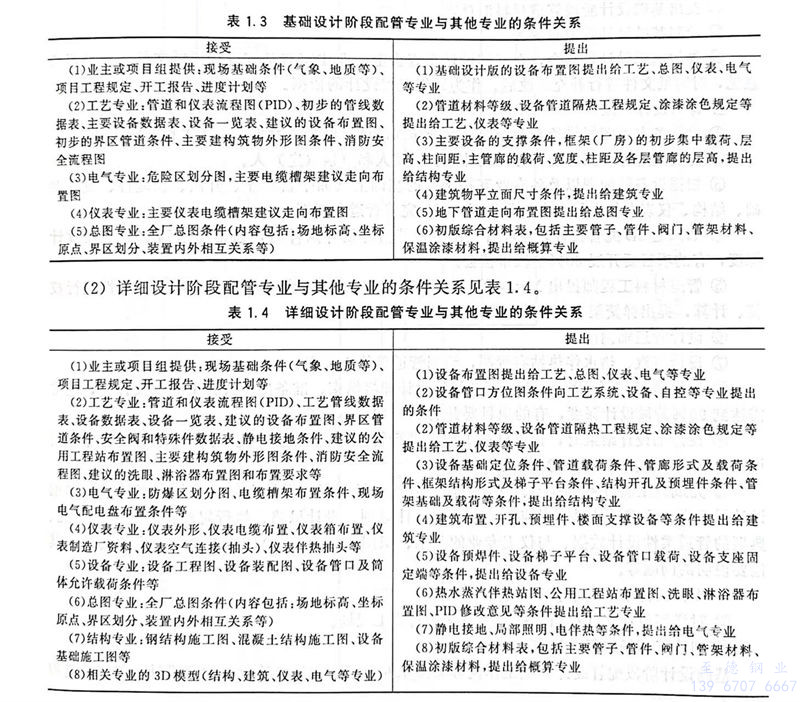

一、基礎(chu)設計(ji)階段配管專(zhuan)業與其他專(zhuan)業的條件關系(xi)見表1.3。


表 3.jpg


二、詳細(xi)設(she)計階段配管專(zhuan)(zhuan)業與(yu)其他(ta)專(zhuan)(zhuan)業的條件關系見表1.4。


接受


（1）業主或項(xiang)目組提供：現(xian)場(chang)基礎(chu)條件（氣象(xiang)、地質等）、項(xiang)目工(gong)程規定、開工(gong)報告(gao)、進(jin)度計劃等

（2）管道(dao)(dao)材料等(deng)級、設備管道(dao)(dao)隔熱工(gong)程規定、涂(tu)漆涂(tu)色規定等(deng)提(ti)出給工(gong)藝(yi)、儀(yi)表等(deng)專(zhuan)業

（3）電(dian)(dian)(dian)氣專業：防爆區劃分圖、電(dian)(dian)(dian)纜槽架布(bu)置條件(jian)、現場電(dian)(dian)(dian)氣配電(dian)(dian)(dian)盤布(bu)置條件(jian)等

（4）儀表(biao)專業(ye)：儀表(biao)外形、儀表(biao)電纜布置、儀表(biao)箱布置、儀表(biao)制造廠資料(liao)、儀表(biao)空氣連接(jie)（抽頭(tou)）、儀表(biao)伴(ban)熱抽頭(tou)等

（5）設(she)備(bei)(bei)專業(ye)：設(she)備(bei)(bei)工(gong)程圖、設(she)備(bei)(bei)裝配圖、設(she)備(bei)(bei)管口及筒體允許載荷條件等

（6）總圖專業：全廠總圖條件(jian)（內(nei)容(rong)包括(kuo)：場(chang)地標高、坐(zuo)標原點、界(jie)區劃分、裝置內(nei)外相互關系等）

（7）靜電接地(di)、局部照(zhao)明、電伴熱等條件，提出給(gei)電氣專業(ye)

（7）結構專業：鋼結構施工(gong)圖(tu)、混凝土結構施工(gong)圖(tu)、設備基礎施工(gong)圖(tu)等

（8）相關專(zhuan)業的3D模型（結構(gou)、建(jian)筑、儀表、電氣等專(zhuan)業）


提出


（1）設備(bei)布置圖提(ti)(ti)出(chu)給(gei)工(gong)藝、總圖、儀(yi)表、電(dian)氣等專業（2）設備(bei)管口(kou)方位圖條件向工(gong)藝系統、設備(bei)、自控等專業提(ti)(ti)出(chu)的條件

（2）工藝專業：管道和儀表(biao)流程(cheng)(cheng)(cheng)圖(tu)(tu)(tu)（PID）、工藝管線數(shu)(shu)據表(biao)、設備數(shu)(shu)據表(biao)、設備一覽表(biao)、建(jian)議的(de)設備布(bu)置圖(tu)(tu)(tu)、界區管道條(tiao)件(jian)、安(an)全閥和特殊件(jian)數(shu)(shu)據表(biao)、靜電(dian)接(jie)地(di)條(tiao)件(jian)、建(jian)議的(de)公用工程(cheng)(cheng)(cheng)站布(bu)置圖(tu)(tu)(tu)、主要建(jian)構筑(zhu)物外形圖(tu)(tu)(tu)條(tiao)件(jian)、消防安(an)全流程(cheng)(cheng)(cheng)圖(tu)(tu)(tu)、建(jian)議的(de)洗眼、淋浴(yu)器(qi)布(bu)置圖(tu)(tu)(tu)和布(bu)置要求等

（3）設備(bei)基礎定位(wei)條(tiao)件(jian)(jian)、管道載荷(he)(he)條(tiao)件(jian)(jian)、管廊形式及(ji)載荷(he)(he)條(tiao)件(jian)(jian)、框(kuang)架結構形式及(ji)梯(ti)子平臺條(tiao)件(jian)(jian)、結構開孔及(ji)預埋件(jian)(jian)條(tiao)件(jian)(jian)、管架基礎及(ji)載荷(he)(he)等條(tiao)件(jian)(jian)，提出給結構專業

（4）建(jian)筑布置(zhi)、開孔、預埋件、樓面支(zhi)撐設備等條件提出給建(jian)筑專業

（5）設(she)備(bei)預焊件、設(she)備(bei)梯(ti)子平臺、設(she)備(bei)管口載(zai)荷、設(she)備(bei)支座固定端等條件，提出給設(she)備(bei)專(zhuan)業

（6）熱(re)水蒸汽伴熱(re)站圖(tu)、公用工程站布(bu)置圖(tu)、洗(xi)眼、淋浴器(qi)布(bu)置圖(tu)、PID修改意見等條(tiao)件提出給(gei)工藝專業

（8）初版綜(zong)合材(cai)(cai)料表，包(bao)括(kuo)主要管子、管件、閥門、管架(jia)材(cai)(cai)料、保溫涂漆材(cai)(cai)料，提出給概算專業
