石化管道裝置(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)備(bei)布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)計需符合(he)(he)項(xiang)目的(de)(de)規(gui)范和(he)(he)規(gui)定(ding)要(yao)求。按工藝(yi)流程(cheng)順序確(que)定(ding)工藝(yi)單元的(de)(de)相對位置(zhi)(zhi)(zhi)(zhi)，然后根(gen)(gen)據項(xiang)目所采用(yong)(yong)的(de)(de)防(fang)火(huo)(huo)規(gui)范（例如，我(wo)國通常按GB 50160《石油(you)化工企業設(she)(she)(she)計防(fang)火(huo)(huo)規(gui)范》，美國通常按NFPA等(deng)）要(yao)求確(que)定(ding)間(jian)距，對于(yu)(yu)防(fang)火(huo)(huo)、防(fang)爆、防(fang)腐(fu)要(yao)求相近的(de)(de)適(shi)當集中布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)，還應考慮與(yu)全廠總平面(mian)(mian)的(de)(de)銜接。根(gen)(gen)據風向(xiang)(xiang)條(tiao)(tiao)(tiao)件確(que)定(ding)設(she)(she)(she)備(bei)、設(she)(she)(she)施與(yu)建(jian)筑物的(de)(de)相對位置(zhi)(zhi)(zhi)(zhi)。根(gen)(gen)據氣溫、降水量、風沙等(deng)氣候條(tiao)(tiao)(tiao)件和(he)(he)生產過程(cheng)或某些設(she)(she)(she)備(bei)的(de)(de)特殊(shu)要(yao)求，決定(ding)是否采用(yong)(yong)室(shi)內或篷內布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)。根(gen)(gen)據裝置(zhi)(zhi)(zhi)(zhi)豎(shu)向(xiang)(xiang)布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)，確(que)定(ding)裝置(zhi)(zhi)(zhi)(zhi)地(di)(di)面(mian)(mian)零(ling)點(dian)標高與(yu)絕(jue)對標高的(de)(de)關(guan)系。根(gen)(gen)據地(di)(di)質條(tiao)(tiao)(tiao)件，合(he)(he)理布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)重載荷和(he)(he)有振動的(de)(de)設(she)(she)(she)備(bei)。在滿(man)足(zu)生產要(yao)求和(he)(he)安全防(fang)火(huo)(huo)、防(fang)爆的(de)(de)條(tiao)(tiao)(tiao)件下，應做(zuo)到(dao)節省用(yong)(yong)地(di)(di)、降低(di)能(neng)耗(hao)、節約投(tou)資、有利(li)于(yu)(yu)環(huan)境保護。設(she)(she)(she)備(bei)、建(jian)筑物、構(gou)筑物宜布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)在同(tong)一(yi)地(di)(di)平面(mian)(mian)上(shang)。當受地(di)(di)形限制時，應將(jiang)控制室(shi)、變配電室(shi)、化驗室(shi)、生活(huo)間(jian)等(deng)布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)在較高的(de)(de)地(di)(di)平面(mian)(mian)上(shang)；裝置(zhi)(zhi)(zhi)(zhi)儲(chu)罐宜布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)在較低(di)的(de)(de)地(di)(di)平面(mian)(mian)上(shang)。裝置(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)備(bei)布(bu)(bu)置(zhi)(zhi)(zhi)(zhi)一(yi)般包(bao)括以下具體要(yao)求。
1. 滿足(zu)工藝(yi)流程的(de)要求
①. 裝(zhuang)置(zhi)的生產(chan)是由工(gong)(gong)藝(yi)(yi)設(she)計(ji)確定的，它主要體(ti)現(xian)在(zai)工(gong)(gong)藝(yi)(yi)流程(cheng)圖和設(she)備匯總表（容器(qi)類、換熱器(qi)類、工(gong)(gong)業爐類、機泵類、機械類等）及其數據(ju)表上。
②. 在(zai)這些(xie)圖(tu)表中(zhong)表示出工藝設(she)備和管(guan)道的操(cao)作(zuo)條件、規格型號、外形尺寸等以(yi)及設(she)備與管(guan)道的連接關系。裝置設(she)備布置設(she)計將以(yi)此為依據進行。一般按照(zhao)生產流程順序和同類設(she)備適當集中(zhong)的方式(shi)進行布置。
③. 對于處理(li)有腐(fu)蝕(shi)性、有毒和易凝(ning)物料的設(she)備(bei)(bei)(bei)(bei)宜全部(bu)按流(liu)程(cheng)順序緊湊(cou)地布(bu)置在(zai)一起，以(yi)便(bian)對這類(lei)特殊物料采取統一的措施，如設(she)置圍堰、敷設(she)防(fang)蝕(shi)地面等。為防(fang)止結焦、堵塞、控(kong)制溫(wen)降、壓降、避免發生(sheng)副(fu)反應等有工(gong)藝要(yao)求(qiu)(qiu)的相關設(she)備(bei)(bei)(bei)(bei)，也要(yao)靠近布(bu)置，對于在(zai)生(sheng)產過程(cheng)中設(she)備(bei)(bei)(bei)(bei)之間有高差(cha)要(yao)求(qiu)(qiu)的，如塔頂冷凝(ning)冷卻器的凝(ning)液(ye)到回流(liu)罐，塔底或(huo)容(rong)器內流(liu)體(ti)到機(ji)泵，依靠重力(li)流(liu)動的流(liu)體(ti)由高到低，固(gu)體(ti)物料的裝卸要(yao)求(qiu)(qiu)等都(dou)需要(yao)按工(gong)藝設(she)計(ji)要(yao)求(qiu)(qiu)使各種設(she)備(bei)(bei)(bei)(bei)布(bu)置在(zai)合適的層高位置。必要(yao)時(shi)需設(she)置廠房、框架或(huo)利(li)用管廊(lang)的上部(bu)空間布(bu)置設(she)備(bei)(bei)(bei)(bei)。
④. 如(ru)有(you)預留用地要(yao)求，項目組或工藝(yi)通(tong)常需要(yao)給配管專業提出條(tiao)件。根據工廠總圖布置(zhi)的要(yao)求、生(sheng)產過(guo)程性質和設備特點確定預留區(qu)域(yu)的位置(zhi)。
⑤. 工(gong)藝設備的豎向布置，應按下列原則考(kao)慮。
a. 工(gong)藝設(she)(she)計不要(yao)求架高的設(she)(she)備，尤(you)其是(shi)重型設(she)(she)備，應落地布置。
b. 由泵(beng)抽吸的(de)塔和容器以及真空、重力流(liu)、固體卸料等設備，應滿足工(gong)藝流(liu)程的(de)要求，布置(zhi)在合適的(de)高層位置(zhi)。
c. 當裝置的(de)面積受限制(zhi)或(huo)經濟上(shang)更為合(he)理時，可將設備布置在構(gou)架上(shang)。
d.設(she)備基礎標(biao)(biao)高(gao)和地下受液(ye)容器的位(wei)置(zhi)及(ji)標(biao)(biao)高(gao)，應結合裝置(zhi)的豎(shu)向布(bu)置(zhi)和管道布(bu)置(zhi)確定。
⑥. 輸送介(jie)質對距離(li)、角(jiao)度、高(gao)度等有特殊要(yao)求的管道(dao)以及高(gao)溫(wen)、大口(kou)徑管道(dao)的布(bu)(bu)置，應在設(she)備布(bu)(bu)置時統籌規劃。
2. 安全、健(jian)康和環(huan)境的要求
①. 設備(bei)間距滿(man)足防火、防爆(bao)規(gui)范(fan)要求。
②. 常散發(fa)大量油氣、有毒氣體和粉塵的(de)設(she)備，宜布置(zhi)在(zai)裝置(zhi)的(de)全(quan)年最小頻率風向的(de)上風側。
③. 利(li)用電力(li)驅(qu)動的設備(bei)和電氣設備(bei)的布置，應符合有關防爆的規定（在我國(guo)通常需遵循(xun)GB 50058的規定）。
④. 根據對(dui)設備的噪(zao)聲(sheng)(sheng)(sheng)規(gui)范要求(qiu)，高(gao)噪(zao)聲(sheng)(sheng)(sheng)級設備宜(yi)相對(dui)集中(zhong)(zhong)，并盡量布置(zhi)(zhi)在(zai)(zai)廠房的一(yi)隅。石油化(hua)工(gong)(gong)裝置(zhi)(zhi)的轉(zhuan)動設備（包括泵、壓縮機等(deng)）、空冷(leng)器(qi)、加熱爐(lu)以及向大(da)氣(qi)放空等(deng)都可能產(chan)(chan)生(sheng)很大(da)的噪(zao)聲(sheng)(sheng)(sheng)。產(chan)(chan)生(sheng)噪(zao)聲(sheng)(sheng)(sheng)的設備宜(yi)遠離(li)人(ren)員(yuan)集中(zhong)(zhong)的場(chang)所(suo)布置(zhi)(zhi)，噪(zao)聲(sheng)(sheng)(sheng)的控制應符合所(suo)在(zai)(zai)國家的標準規(gui)范，在(zai)(zai)我國，有(you)GB/T 50087《工(gong)(gong)業(ye)企業(ye)噪(zao)聲(sheng)(sheng)(sheng)控制設計(ji)規(gui)范》、SH/T 3146《石油化(hua)工(gong)(gong)噪(zao)聲(sheng)(sheng)(sheng)控制設計(ji)規(gui)范》等(deng)。表1.5為我國裝置(zhi)(zhi)內各工(gong)(gong)作(zuo)區域噪(zao)聲(sheng)(sheng)(sheng)限值(zhi)。
噪聲限(xian)值為(wei)室(shi)內背景聲級(ji)(ji)，系在室(shi)內無聲源發聲的條件下，從室(shi)外(wai)經由墻、門(men)、窗（門(men)窗啟(qi)閉狀(zhuang)況(kuang)(kuang)為(wei)常規狀(zhuang)況(kuang)(kuang)）傳入室(shi)內的室(shi)內平均噪聲級(ji)(ji)。

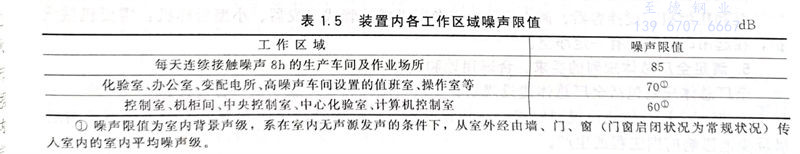

裝置內(nei)各(ge)操(cao)作(zuo)區(qu)域的(de)噪聲(sheng)(sheng)(sheng)強度不得超過(guo)表1.5所(suo)列限值(zhi)。操(cao)作(zuo)人(ren)(ren)員每天接(jie)觸(chu)噪聲(sheng)(sheng)(sheng)不足(zu)8小時(shi)(shi)的(de)場合，可根據(ju)實際接(jie)觸(chu)噪聲(sheng)(sheng)(sheng)的(de)時(shi)(shi)間，按接(jie)觸(chu)時(shi)(shi)減半(ban)、噪聲(sheng)(sheng)(sheng)限制(zhi)(zhi)值(zhi)增加3dB確定其(qi)噪聲(sheng)(sheng)(sheng)限制(zhi)(zhi)值(zhi)；凡(fan)是(shi)操(cao)作(zuo)人(ren)(ren)員接(jie)觸(chu)區(qu)域的(de)噪聲(sheng)(sheng)(sheng)值(zhi)無論(lun)接(jie)觸(chu)噪聲(sheng)(sheng)(sheng)時(shi)(shi)間長短，操(cao)作(zuo)人(ren)(ren)員接(jie)觸(chu)的(de)區(qu)域噪聲(sheng)(sheng)(sheng)值(zhi)均不得超過(guo)115dB。上述噪聲(sheng)(sheng)(sheng)級，應按現行的(de)國家標準測量方(fang)法確定。
⑤. 設(she)(she)備(bei)(bei)(bei)宜露(lu)(lu)天(tian)或(huo)半(ban)露(lu)(lu)天(tian)布置(zhi)(zhi)(zhi)，毒性程度(du)為極度(du)危(wei)害(hai)和高(gao)度(du)危(wei)害(hai)介質設(she)(she)備(bei)(bei)(bei)宜布置(zhi)(zhi)(zhi)在裝置(zhi)(zhi)(zhi)邊(bian)緣，并(bing)設(she)(she)置(zhi)(zhi)(zhi)相(xiang)應防(fang)護設(she)(she)施和警(jing)示標志。露(lu)(lu)天(tian)或(huo)半(ban)露(lu)(lu)天(tian)設(she)(she)備(bei)(bei)(bei)布置(zhi)(zhi)(zhi)，不僅是(shi)為了節省投資，更(geng)重要(yao)的(de)是(shi)為了安全，因為露(lu)(lu)天(tian)或(huo)半(ban)露(lu)(lu)天(tian)布置(zhi)(zhi)(zhi)，便于可(ke)燃氣體擴散。對于爆炸危(wei)險區域范圍應符(fu)合(he)有(you)關防(fang)爆的(de)規定(ding)（在我國通常需遵循GB50058的(de)規定(ding)），設(she)(she)備(bei)(bei)(bei)布置(zhi)(zhi)(zhi)設(she)(she)計需注(zhu)意以下內(nei)容。
a. 將不同等級的爆炸危險(xian)介(jie)質(zhi)和非(fei)爆炸危險(xian)區、明火設備分別布置在各自的界(jie)區內，以減(jian)小爆炸危險(xian)區域。
b. 設(she)備盡可能(neng)采(cai)用露天或半露天式布置。對于必須布置在(zai)廠房內的設(she)備，應(ying)采(cai)用通風設(she)施，使(shi)廠房內空氣流通，以(yi)便將釋放出的爆炸危(wei)險物質(zhi)迅速稀釋到爆炸下限以(yi)下。
c. 對于可能(neng)釋放和容易積聚爆(bao)炸氣(qi)體(ti)(ti)或蒸氣(qi)的地點，設置(zhi)檢測和報(bao)警(jing)(jing)裝(zhuang)置(zhi)，當氣(qi)體(ti)(ti)濃度接近爆(bao)炸下(xia)限的25％時，能(neng)可靠地發(fa)出報(bao)警(jing)(jing)信(xin)號(hao)，以(yi)便(bian)及(ji)時處理。
d. 在爆(bao)炸危險區(qu)內的(de)不(bu)應布置明火設(she)備、散發火花的(de)設(she)備或設(she)施(shi)。
3. 裝置設備布置分區要求
按道(dao)路或防護要求(qiu)分成下列裝置區。
①. 工藝裝置區 主要工藝裝置、產品儲存、控制樓（控制室、實驗室和開關室）。
②. 輔助裝置區 公用工程系統設施如空分、空壓、循環水、脫鹽水、蒸汽鍋爐房等，污水處理，廢物焚燒，裝車裝置（產品），全廠管廊，其他。一些工程公司，裝置區的劃分，由總圖專業負責，裝置區內的設備布置由壓力管道專業來完成。
4. 滿(man)足(zu)操作、檢(jian)修和施工的要(yao)求
①. 裝置(zhi)設(she)備布置(zhi)設(she)計(ji)必須(xu)為操作(zuo)管(guan)理提供方便。主要(yao)包括：必要(yao)的操作(zuo)通(tong)道(dao)和平(ping)臺(tai)；樓(lou)梯(ti)與安全(quan)出入(ru)口要(yao)符合(he)規范要(yao)求(qiu)；合(he)理安排(pai)設(she)備間距(ju)和凈空高度。對于(yu)主要(yao)操作(zuo)點和巡回檢查路線(xian)，提供較寬(kuan)的通(tong)道(dao)平(ping)臺(tai)過橋、梯(ti)子等，經常上下的梯(ti)子應(ying)(ying)盡量采用斜梯(ti)。控(kong)制(zhi)室的位置(zhi)應(ying)(ying)避開(kai)危(wei)險區，遠離振動(dong)設(she)備，以免影響操作(zuo)人(ren)員的工作(zuo)環境(jing)和人(ren)身安全(quan)以及儀表的運行。
②. 一個裝置的施工和設(she)備的安裝，雖然是在(zai)較短時間完(wan)成(cheng)的，但也需要(yao)在(zai)裝置設(she)備布置設(she)計中提(ti)供(gong)必(bi)要(yao)的條件(jian)，如(ru)吊裝主要(yao)設(she)備和現(xian)場(chang)組裝大型設(she)備需要(yao)的場(chang)地、空(kong)間和通道。
③. 在裝置(zhi)設備布置(zhi)設計時應將上述操作、檢修、施工所需要的通道、場地(di)、空間(jian)結合起(qi)來綜合考慮。
檢(jian)修工作(zuo)應盡(jin)量采用(yong)移動(dong)式的(de)機動(dong)設(she)(she)備(bei)。將需(xu)要(yao)(yao)檢(jian)修的(de)設(she)(she)備(bei)或部(bu)(bu)件(jian)運(yun)(yun)走并同時(shi)運(yun)(yun)來備(bei)用(yong)的(de)同樣(yang)設(she)(she)備(bei)或部(bu)(bu)件(jian)，這樣(yang)可以縮短檢(jian)修時(shi)間。對于沒有(you)備(bei)用(yong)部(bu)(bu)件(jian)的(de)大型(xing)設(she)(she)備(bei)，需(xu)要(yao)(yao)就(jiu)地檢(jian)修時(shi)，則需(xu)要(yao)(yao)提供(gong)必要(yao)(yao)的(de)檢(jian)修場地和通道。在廠(chang)房內布(bu)置的(de)設(she)(she)備(bei)檢(jian)修時(shi)，還需(xu)要(yao)(yao)為大部(bu)(bu)件(jian)的(de)起吊、搬運(yun)(yun)設(she)(she)置必要(yao)(yao)的(de)吊車、吊裝(zhuang)孔、出(chu)入口、通道和場地。
為(wei)裝置(zhi)維修所安(an)裝的起重梁下絕(jue)對不許(xu)布置(zhi)任何(he)管道(dao)、電纜等設施(shi)。生產過程需要中間清洗或機械(xie)維護的設備(bei)(bei)上(shang)方，不應布置(zhi)管道(dao)、電纜等設施(shi)。需要進行上(shang)述工作(zuo)的設備(bei)(bei)示例如(ru)下。
熱交換器(qi)、具有滿徑大蓋的容器(qi)：需要(yao)生產(chan)過程中間清(qing)掃。
泵和壓縮(suo)機(ji)(ji)(ji)、攪拌容器、離心(xin)機(ji)(ji)(ji)、生產專用機(ji)(ji)(ji)械、管式蒸發(fa)器、小型粉碎(sui)機(ji)(ji)(ji)：需(xu)要機(ji)(ji)(ji)械維護，在起吊(diao)時可能要有一(yi)定凈空。
5. 滿(man)足全廠總體規劃的要求，合理用地和減(jian)少能耗(hao)
全(quan)廠總(zong)(zong)(zong)體規(gui)劃包(bao)括全(quan)廠總(zong)(zong)(zong)體建設規(gui)劃、全(quan)廠總(zong)(zong)(zong)流程和(he)全(quan)廠總(zong)(zong)(zong)平面布置設計。
①. 根據全廠總體建設規劃要求(qiu)，在裝置設備布置設計時，應(ying)使后(hou)期施工(gong)(gong)的(de)工(gong)(gong)程不影響或盡量少地影響前期工(gong)(gong)程的(de)生產。
②. 根據(ju)全廠總流程設計(ji)要求，為(wei)了(le)合(he)(he)(he)(he)理(li)利用(yong)能(neng)源(yuan)將(jiang)一(yi)些(xie)裝置(zhi)(zhi)合(he)(he)(he)(he)并(bing)在(zai)一(yi)起(qi)(qi)組(zu)成聯(lian)合(he)(he)(he)(he)裝置(zhi)(zhi)，或者(zhe)為(wei)了(le)集(ji)中管理(li)將(jiang)聯(lian)系(xi)不太(tai)密切(qie)甚至不相干的裝置(zhi)(zhi)排列在(zai)一(yi)起(qi)(qi)合(he)(he)(he)(he)用(yong)一(yi)個儀表控制室，即合(he)(he)(he)(he)理(li)化集(ji)中裝置(zhi)(zhi)，亦稱聯(lian)合(he)(he)(he)(he)裝置(zhi)(zhi)。
③. 在(zai)(zai)全廠總平面布置(zhi)(zhi)(zhi)圖(tu)上(shang)確定(ding)裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)(zhi)的位(wei)置(zhi)(zhi)(zhi)和(he)占地之后，要了解原料、成品(pin)(pin)、半成品(pin)(pin)的儲罐區，裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)(zhi)外管(guan)帶(dai)、道(dao)路(lu)及有關相(xiang)鄰(lin)裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)(zhi)等的相(xiang)對(dui)位(wei)置(zhi)(zhi)(zhi)，以(yi)便確定(ding)本裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)(zhi)的管(guan)廊(lang)位(wei)置(zhi)(zhi)(zhi)和(he)設(she)備、建(jian)筑物的布置(zhi)(zhi)(zhi)，使原料、產品(pin)(pin)的儲運(yun)系統和(he)公用工程系統管(guan)道(dao)的布置(zhi)(zhi)(zhi)合理，并與相(xiang)鄰(lin)裝(zhuang)(zhuang)(zhuang)置(zhi)(zhi)(zhi)在(zai)(zai)布置(zhi)(zhi)(zhi)風格方面相(xiang)互協調。
④. 在(zai)確定設(she)備和構筑物的(de)(de)位(wei)置(zhi)(zhi)時，應(ying)使其地(di)(di)下(xia)部分(fen)的(de)(de)基礎(chu)不超出裝(zhuang)置(zhi)(zhi)邊界線。有(you)的(de)(de)項目的(de)(de)地(di)(di)下(xia)部分(fen)的(de)(de)結構基礎(chu)超出了裝(zhuang)置(zhi)(zhi)邊界線，造成與臨近(jin)裝(zhuang)置(zhi)(zhi)地(di)(di)下(xia)管線的(de)(de)碰撞。
⑤. 設備的間距(ju)除(chu)應滿(man)足(zu)防(fang)火、防(fang)爆(bao)規(gui)范外，還應滿(man)足(zu)以下(xia)要求(qiu)：操(cao)作、檢修、裝卸、吊裝所需的場(chang)地(di)和(he)通道(dao)；構筑物（包括平臺(tai)、梯(ti)子(zi)等(deng)）的布置；設備基礎(chu)、地(di)下(xia)埋(mai)設的管(guan)道(dao)、管(guan)溝(gou)、電(dian)纜溝(gou)和(he)排水井(jing)的布置；管(guan)道(dao)和(he)儀(yi)表安裝。
6. 適應(ying)所在地區的自(zi)然條件
①. 根據氣溫、降水量、風沙等氣候(hou)條件和生產過程或某(mou)些設(she)備的特殊要求(qiu)，決定是否(fou)采用室(shi)內布置(zhi)。
②. 結合所在(zai)地(di)區的(de)地(di)形(xing)特點，在(zai)一般情(qing)況下(xia)，裝(zhuang)置(zhi)(zhi)設(she)備(bei)布(bu)置(zhi)(zhi)在(zai)寬度約(yue)60m以上的(de)長(chang)方形(xing)平(ping)(ping)整地(di)段上，以便把管廊(lang)設(she)在(zai)與長(chang)邊平(ping)(ping)行的(de)中心(xin)地(di)帶，設(she)備(bei)布(bu)置(zhi)(zhi)在(zai)管廊(lang)兩側。然而，有時總平(ping)(ping)面布(bu)置(zhi)(zhi)已經確定裝(zhuang)置(zhi)(zhi)處于坡度較大的(de)地(di)段，可通過(guo)豎向(xiang)設(she)計(ji)，使裝(zhuang)置(zhi)(zhi)占(zhan)地(di)平(ping)(ping)坦。
③. 裝置(zhi)(zhi)設備(bei)布置(zhi)(zhi)設計應結合(he)地質(zhi)條件，應考慮將地質(zhi)條件好(hao)的(de)地段，布置(zhi)(zhi)重載荷設備(bei)和有振動的(de)設備(bei)，使(shi)其基礎牢(lao)固可靠。

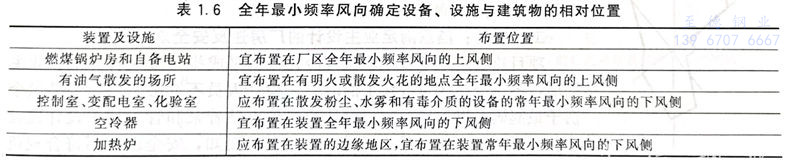

④. 在我國根(gen)據全(quan)年最(zui)小頻(pin)率(lv)風向確定設(she)備、設(she)施與建筑物的(de)相(xiang)對位(wei)置。
裝置(zhi)(zhi)(zhi)設(she)備布(bu)置(zhi)(zhi)(zhi)采(cai)用全年頻(pin)率風(feng)(feng)(feng)向(xiang)概念的(de)(de)(de)(de)原則(ze)是：避(bi)免生產(chan)裝置(zhi)(zhi)(zhi)中的(de)(de)(de)(de)一些單(dan)元，產(chan)生的(de)(de)(de)(de)危害(hai)性較大的(de)(de)(de)(de)有(you)害(hai)氣(qi)體、煙(yan)、霧、粉塵等(deng)對(dui)人員集中場所、明火(huo)或散發火(huo)花(hua)地點(dian)產(chan)生危害(hai)。常年最(zui)(zui)小(xiao)頻(pin)率風(feng)(feng)(feng)向(xiang)是指最(zui)(zui)小(xiao)值的(de)(de)(de)(de)風(feng)(feng)(feng)向(xiang)，亦即風(feng)(feng)(feng)向(xiang)玫(mei)瑰圖中最(zui)(zui)靠近坐標原點(dian)的(de)(de)(de)(de)風(feng)(feng)(feng)向(xiang)。建筑物(wu)的(de)(de)(de)(de)位置(zhi)(zhi)(zhi)朝向(xiang)和當地主導風(feng)(feng)(feng)向(xiang)有(you)密切關(guan)系，如一般(ban)把清潔的(de)(de)(de)(de)建筑物(wu)布(bu)置(zhi)(zhi)(zhi)在(zai)主導風(feng)(feng)(feng)向(xiang)的(de)(de)(de)(de)上風(feng)(feng)(feng)向(xiang)，把污染建筑布(bu)置(zhi)(zhi)(zhi)在(zai)主導風(feng)(feng)(feng)向(xiang)的(de)(de)(de)(de)下風(feng)(feng)(feng)向(xiang)，最(zui)(zui)小(xiao)風(feng)(feng)(feng)頻(pin)的(de)(de)(de)(de)上方向(xiang)。表1.6所列為全年最(zui)(zui)小(xiao)頻(pin)率風(feng)(feng)(feng)向(xiang)確定設(she)備、設(she)施與(yu)建筑物(wu)的(de)(de)(de)(de)相對(dui)位置(zhi)(zhi)(zhi)。
風玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)用(yong)來(lai)簡單描(miao)述某一地區(qu)風向(xiang)(xiang)、風速的(de)(de)(de)分(fen)(fen)(fen)布，可分(fen)(fen)(fen)為(wei)“風向(xiang)(xiang)玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)”和“風速玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)”。在風玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)的(de)(de)(de)極(ji)坐標系上，每一部(bu)分(fen)(fen)(fen)的(de)(de)(de)長(chang)度表(biao)示該風向(xiang)(xiang)出現的(de)(de)(de)頻(pin)(pin)率(lv)，最長(chang)的(de)(de)(de)部(bu)分(fen)(fen)(fen)表(biao)示該風向(xiang)(xiang)出現的(de)(de)(de)頻(pin)(pin)率(lv)最高。風玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)通常分(fen)(fen)(fen)16個(ge)方(fang)向(xiang)(xiang)，也有的(de)(de)(de)再細分(fen)(fen)(fen)為(wei)32個(ge)方(fang)向(xiang)(xiang)。“風向(xiang)(xiang)玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)”也叫風向(xiang)(xiang)頻(pin)(pin)率(lv)玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)，根據各(ge)方(fang)向(xiang)(xiang)風的(de)(de)(de)出現頻(pin)(pin)率(lv)，以相(xiang)應的(de)(de)(de)比(bi)例長(chang)度，按風向(xiang)(xiang)從外向(xiang)(xiang)中心吹，描(miao)在用(yong)8個(ge)方(fang)位表(biao)示的(de)(de)(de)圖(tu)上，然后將各(ge)相(xiang)鄰(lin)方(fang)向(xiang)(xiang)的(de)(de)(de)端點用(yong)直線連接(jie)起來(lai)，繪成一個(ge)形狀宛如玫(mei)(mei)瑰(gui)(gui)(gui)的(de)(de)(de)閉(bi)合折(zhe)線，故名“風向(xiang)(xiang)玫(mei)(mei)瑰(gui)(gui)(gui)圖(tu)”。
風向玫瑰圖在(zai)(zai)氣(qi)象(xiang)統(tong)計、城(cheng)市規劃(hua)、工(gong)業布局等方(fang)(fang)面(mian)有著十分廣泛的(de)(de)應(ying)用(yong)。例(li)如(ru)，把居(ju)民區布置在(zai)(zai)主導風向的(de)(de)上風向，空氣(qi)清(qing)新，環境優美(mei)；把污(wu)染(ran)大(da)(da)氣(qi)的(de)(de)工(gong)廠(chang)布置在(zai)(zai)主導風向的(de)(de)下(xia)風向，最小(xiao)風頻的(de)(de)上方(fang)(fang)向；在(zai)(zai)季風氣(qi)候區，污(wu)染(ran)大(da)(da)氣(qi)的(de)(de)工(gong)廠(chang)應(ying)布局在(zai)(zai)與(yu)季風風向垂直的(de)(de)郊外，以減輕大(da)(da)氣(qi)對城(cheng)市的(de)(de)污(wu)染(ran)。
風(feng)(feng)玫瑰圖一般都反映著兩個重要信息：風(feng)(feng)向、風(feng)(feng)頻。線(xian)段最長者，即外面(mian)到(dao)中(zhong)心的距(ju)(ju)離越(yue)大，表(biao)示(shi)風(feng)(feng)頻越(yue)大，其(qi)為(wei)當地主(zhu)導風(feng)(feng)向；外面(mian)到(dao)中(zhong)心的距(ju)(ju)離越(yue)小，表(biao)示(shi)風(feng)(feng)頻越(yue)小，其(qi)為(wei)當地最小頻率風(feng)(feng)向。
7. 力求經濟合理
①. 節(jie)約占地、減少(shao)能(neng)耗(hao)，裝置設備布置應在遵守國(guo)家法令、貫徹執行國(guo)家標準規范和(he)滿足(zu)各項(xiang)要(yao)求的前提(ti)下(xia)，盡可能(neng)縮小占地面積，避(bi)免管(guan)道不(bu)必(bi)要(yao)的往返(fan)，減少(shao)能(neng)耗(hao)，節(jie)省投資和(he)鋼材(cai)。
②. 經濟(ji)合理的典型布(bu)置。經濟(ji)合理的典型布(bu)置是：中(zhong)央(yang)架(jia)空管廊，管廊下方(fang)布(bu)置泵(beng)及其檢修通道，管廊上方(fang)布(bu)置空氣冷卻器(qi)或其他換熱設(she)備，容器(qi)、管廊兩側按流程順(shun)序布(bu)置塔、容器(qi)、換熱器(qi)等(deng)，控制(zhi)室、變配電室、辦公室或壓(ya)縮機房等(deng)成排布(bu)置。
8. 滿足用(yong)戶(hu)要求
設計是為用(yong)戶服務的(de)。有的(de)用(yong)戶由于國情不同，或當地習(xi)慣不同，或為了操作方便，往往提(ti)出特殊(shu)要求，如建(jian)筑物類(lei)型、鋪砌范(fan)圍、樓梯、升降設備、凈空高度(du)、搬(ban)運工具(ju)等，應做好解釋(shi)工作，在不增加過多投資的(de)前提(ti)下使用(yong)戶滿意。
9. 注意外觀美
裝置(zhi)設(she)(she)備布(bu)置(zhi)的(de)(de)外(wai)觀(guan)美(mei)，能給常年在裝置(zhi)內工作的(de)(de)人(ren)員(yuan)以美(mei)好印象。外(wai)觀(guan)美(mei)也是設(she)(she)計人(ren)員(yuan)、設(she)(she)計單(dan)位(wei)的(de)(de)實(shi)物(wu)廣告。裝置(zhi)設(she)(she)備布(bu)置(zhi)的(de)(de)外(wai)觀(guan)美(mei)表現在以下幾個方面。
①. 設備排列整齊(qi)，成條成塊。
②. 塔群(qun)高低(di)排列協調，人孔盡(jin)可能排齊(qi)，并都朝向檢修道路側。
③. 框架(jia)、管廊主柱對齊縱橫(heng)成行。
④. 建筑物軸線對齊，立面高矮(ai)適當。
⑤. 管道橫平豎直，避免不必要的偏置歪斜。
⑥. 檢修道路與工廠系統對齊成環(huan)形(xing)通道。
⑦. 與相鄰裝置(zhi)設備(bei)布置(zhi)格局(ju)協調。
