AutoCAD是Autodesk公司開發的專門用于(yu)計(ji)算(suan)機繪(hui)(hui)圖設(she)(she)計(ji)工作的軟件包，是當今各(ge)種設(she)(she)計(ji)領域廣(guang)泛使用的繪(hui)(hui)圖工具。

  AutoCAD可(ke)以(yi)繪制任意二維和三維圖形，并且(qie)同(tong)傳統的手工(gong)繪圖相比，用(yong)Auto-CAD繪圖速度(du)更(geng)快、精度(du)更(geng)高，而且(qie)便于個性化(hua)，它(ta)已經在(zai)壓力管道設計中得到了廣泛應用(yong)。

  AutoCAD具有(you)良好的用戶界面(mian)，通過交互菜單或命令行(xing)方式便可以進行(xing)各(ge)種操作(zuo)。它的多文檔(dang)設計環境，讓非(fei)計算機專業人員也能(neng)很快(kuai)地學會使用。

  AutoCAD的功能有很多，壓力管道設(she)計常用到的僅是其中(zhong)的一(yi)小部分(fen)，如(ru)繪圖工具(ju)、標注工具(ju)、對象(xiang)捕捉(zhuo)工具(ju)、圖層管理、塊的操作、在等軸(zhou)測面(mian)中(zhong)繪制管道軸(zhou)測圖、輸出、打印與發布(bu)圖形等。

  具(ju)體(ti)操作步驟，可以參(can)考 AutoCAD命令(ling)行內的(de)提示，也可以參(can)考AutoCAD自(zi)帶的(de)幫(bang)助文件，互(hu)聯網上也有很多(duo)相關的(de)參(can)考資料。

  掌握AutoCAD的一系列(lie)操作(zuo)(zuo)技巧，可以(yi)很(hen)好地提(ti)高工(gong)作(zuo)(zuo)效(xiao)率。下面僅以(yi)AutoCAD為例，列(lie)舉三(san)個(ge)壓(ya)力管道設計時可以(yi)提(ti)高工(gong)作(zuo)(zuo)效(xiao)率的小技巧，以(yi)起拋磚(zhuan)引玉的作(zuo)(zuo)用。其他壓(ya)力管道設計軟件，也有很(hen)多類似的應用技巧，可以(yi)在不(bu)斷(duan)地學(xue)習、實踐、總(zong)結和研究中(zhong)掌握。

工程(cheng)實例一(yi)： 快捷裁(cai)剪技巧

如(ru)圖2-1所示，要對圖中邊框（可(ke)以是圓）外的直線(xian)進行裁(cai)(cai)剪(jian)(jian)，普通辦法就是選擇裁(cai)(cai)剪(jian)(jian)邊界(jie)后再選擇要裁(cai)(cai)剪(jian)(jian)的線(xian)段，實際上AutoCAD還有較為簡捷的辦法，其做法如(ru)下。

①. 按常規(gui)執行裁剪命(ming)令，選(xuan)擇(ze)裁剪邊界，回車(che)確(que)認。

②. 在提示選(xuan)擇要裁剪(jian)的線(xian)段元素(su)時輸入“f”（即fence），回車確認。

③. 在提示“First Fence Point”下繪制與要裁剪線(xian)(xian)段(duan)相交的連續橡皮筋直線(xian)(xian)，回(hui)車確認即(ji)可。

工程(cheng)實例二： 使用AutoCAD 的快速選擇功能

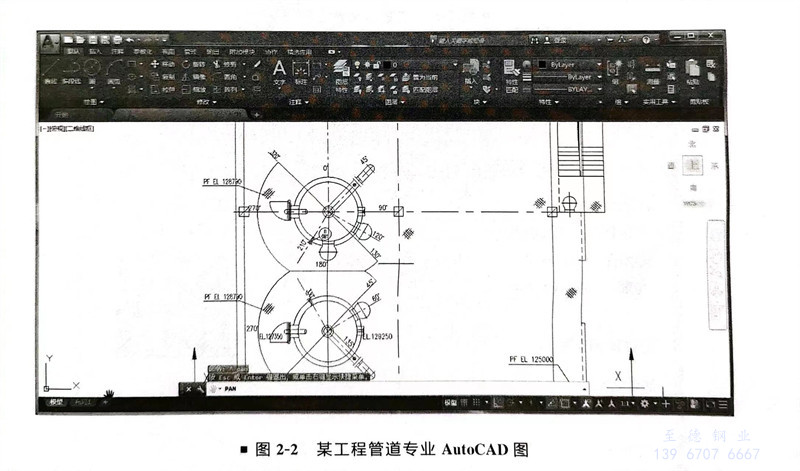

①. 某(mou)工程(cheng)管(guan)道專業AutoCAD圖(tu)內，需(xu)要修改梯子和平臺的線(xian)條(tiao)顏色，如圖(tu)2-2所示(shi)。

②. 可以在命令行(xing)輸人(ren)“qselect””或者打開“工具”菜單，單擊(ji)“快(kuai)速選擇(ze)”，出(chu)現如(ru)圖(tu)2-3所示對話框，可以根(gen)據提示快(kuai)速成批(pi)選擇(ze) AutoCAD圖(tu)內(nei)目標(biao)對象，統一(yi)成批(pi)修改，比(bi)單個選擇(ze)修改快(kuai)捷一(yi)些(xie)。

工程實(shi)例三： AutoCAD 批處理打印(yin)圖紙

①. 在(zai)需要(yao)打印(yin)的 AutoCAD圖(tu)紙內找(zhao)一張“1090-15-60-330-0500-001．dwg”，打開后進行打印(yin)設(she)置，再對頁面設(she)置命名為“1090項目圖(tu)紙打印(yin)一”，見圖(tu)2-4所示(shi)。

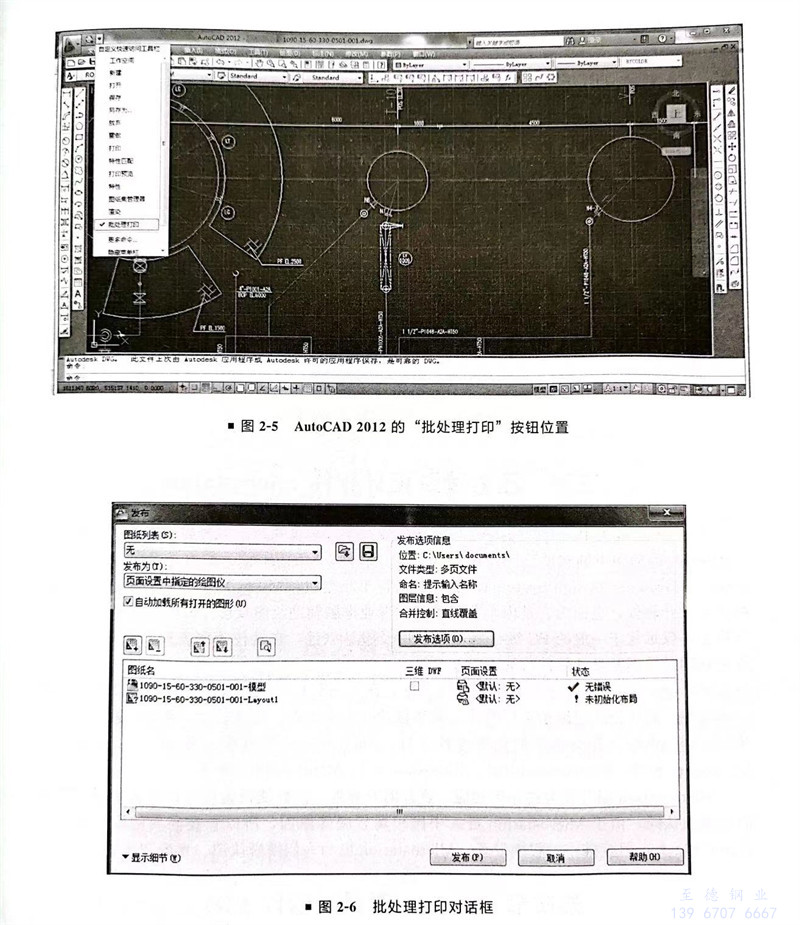

②. 選擇AutoCAD界面(mian)左上(shang)角小按鈕，見圖2-5所示(shi)，或者在命令行輸(shu)入(ru)“publish”，會顯示(shi)圖2-6。

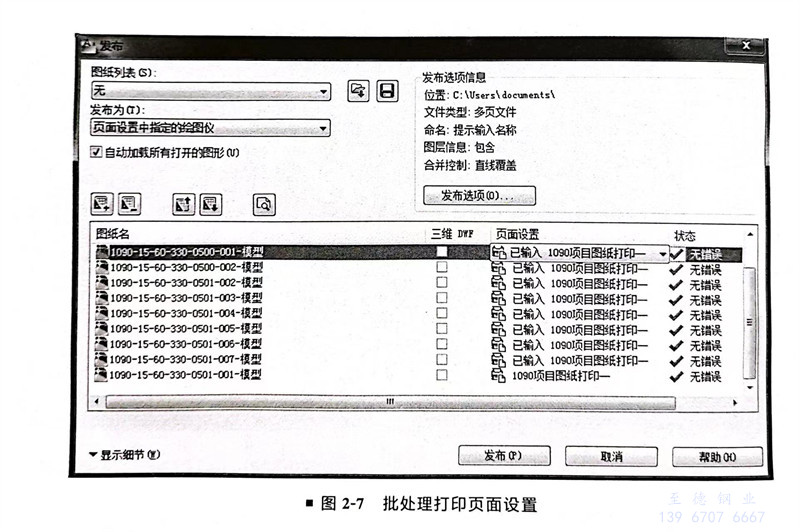

③. 添加(jia)需要批(pi)處理(li)打(da)(da)印的(de)所(suo)有圖紙(zhi)文件(jian)，在“頁面(mian)設置”列，統一(yi)輸入并(bing)選擇“1090-15-60-330-0500-001．dwg”的(de)頁面(mian)設置“1090項目圖紙(zhi)打(da)(da)印一(yi)”，如圖2-7所(suo)示，即可批(pi)處理(li)打(da)(da)印。
