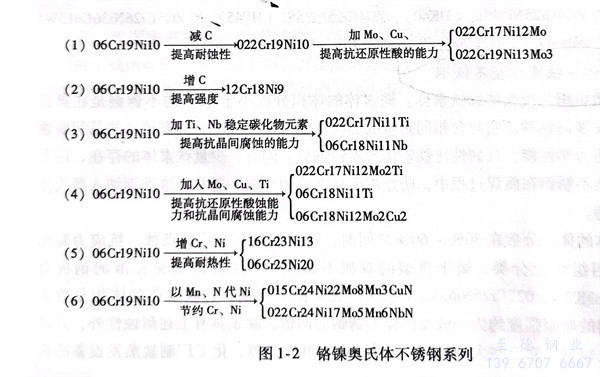

它的顯微組織為奧氏體。它是在高鉻不銹鋼中添加適當的鎳（鎳的質量分數為8％～25％）而形成的，具有奧氏體組織的不銹鋼以Cr18Ni9鐵基合金為基礎，在此基礎上隨著不同的用途，發展成圖1-2所示的鉻鎳奧氏體不銹鋼系列。


圖 2.jpg


  奧氏體(ti)型不銹(xiu)鋼(gang)不能利用(yong)熱(re)處理使(shi)晶(jing)粒細化，也不能經過淬火來提高其(qi)硬度(du)(du)。這類鋼(gang)的冷加工硬化程度(du)(du)高，通(tong)常沒有磁(ci)性，經過冷作可(ke)在鋼(gang)內析出少(shao)量鐵素體(ti)或馬氏體(ti)組織，也會出現少(shao)量磁(ci)性。


  奧氏體(ti)型(xing)(xing)(xing)(xing)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)(gang)一般屬于耐(nai)蝕(shi)(shi)鋼(gang)(gang)(gang)(gang)，是應用最廣泛的(de)(de)(de)(de)(de)一類鋼(gang)(gang)(gang)(gang)，其中(zhong)以18-8型(xing)(xing)(xing)(xing)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)(gang)最有(you)代(dai)表性(xing)，它是有(you)較(jiao)好的(de)(de)(de)(de)(de)力(li)(li)學性(xing)能(neng)，便于進行機(ji)械加(jia)工(gong)、沖壓和焊接。在氧化(hua)性(xing)環(huan)境中(zhong)具有(you)優良(liang)的(de)(de)(de)(de)(de)耐(nai)蝕(shi)(shi)性(xing)和良(liang)好的(de)(de)(de)(de)(de)耐(nai)熱性(xing)能(neng)。但(dan)對溶液中(zhong)含有(you)氯(lv)離子（Cl）的(de)(de)(de)(de)(de)介(jie)質特別(bie)敏(min)感(gan)，易于發生(sheng)應力(li)(li)腐蝕(shi)(shi)。如果在18-8型(xing)(xing)(xing)(xing)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)(gang)中(zhong)，適當(dang)減少些(xie)鎳和鉻的(de)(de)(de)(de)(de)含量，可得到(dao)常溫下不(bu)(bu)(bu)穩定的(de)(de)(de)(de)(de)奧氏體(ti)組(zu)(zu)織，若再經冷加(jia)工(gong)則(ze)(ze)容(rong)易產生(sheng)馬氏體(ti)組(zu)(zu)織，使這種鋼(gang)(gang)(gang)(gang)變得強度高(gao)、硬(ying)度大而稍脆；反之(zhi)，適當(dang)增加(jia)一些(xie)鎳和鉻，就能(neng)獲(huo)得穩定的(de)(de)(de)(de)(de)奧氏體(ti)組(zu)(zu)織，同(tong)時也(ye)可改(gai)善冷加(jia)工(gong)性(xing)能(neng)。在這類鋼(gang)(gang)(gang)(gang)中(zhong)添加(jia)鈦(tai)和鈮時，能(neng)提高(gao)其抗(kang)晶(jing)間(jian)腐蝕(shi)(shi)能(neng)力(li)(li)；添加(jia)鉬(mu)、銅和鈦(tai)，則(ze)(ze)能(neng)提高(gao)其在還(huan)原(yuan)性(xing)酸中(zhong)的(de)(de)(de)(de)(de)耐(nai)蝕(shi)(shi)性(xing)，同(tong)時也(ye)提高(gao)其抗(kang)晶(jing)間(jian)腐蝕(shi)(shi)的(de)(de)(de)(de)(de)能(neng)力(li)(li)；為了改(gai)善18-8型(xing)(xing)(xing)(xing)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)切削性(xing)能(neng)，往往還(huan)要添加(jia)一些(xie)磷、硫及硒等元(yuan)素(su)。18-8型(xing)(xing)(xing)(xing)不(bu)(bu)(bu)銹鋼(gang)(gang)(gang)(gang)按其化(hua)學成分中(zhong)碳(tan)含量的(de)(de)(de)(de)(de)不(bu)(bu)(bu)同(tong)又分為三個等級：一般含碳(tan)量［w（C）≤0.15％］、低碳(tan)級［w（C）≤0.08％］和超(chao)低碳(tan)級［w（C）≤0.03％］。


  部分奧氏體型不銹鋼可作為耐熱鋼使用，這是由于奧氏體的再結晶溫度高，鐵和其他元素的原子在其中的擴散系數小，故其強化穩定性比鐵素體高。用于工作溫度高于650℃的熱強鋼多系奧氏體材料，是以奧氏體型不銹鋼為基礎添加一些提高熱強性的合金元素而成。它們既可作為耐蝕鋼使用，也可作為耐熱鋼使用。列入我國國家標準牌號的有12Cr18Ni9、06Cr18Ni11Nb、06Cr23Ni13等。為了提高鋼的熱強性、抗氧化性和抗滲碳性，在06Cr25Ni20基礎上加入鉬、氮，研制出022Cr25Ni22Mo2N作為在更高溫度下抗氧化的奧氏體型不銹鋼。化工設備中的爐管，既要求具有耐蝕性又要求在高溫下工作，往往選用鑄造或電渣熔鑄的奧氏體為基體的（同時存在多種碳化物）不銹耐熱鋼或耐熱合金，如ZG4Cr25Ni20Si2（HK40）、ZG4Cr25Ni35Si（HP45）和ZG5Cr26Ni36Co15W5（Supertherm）等牌號（其化學成分和力學性能見表4-45和表4-46）。
