一、基本概況(kuang)
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產(chan)品規格(ge)
外徑：Φ273～650mm；
壁厚：8～50mm；
最大長(chang)度：13.5m。
三(san)、機組(zu)生產(chan)工藝流程與平面布置
Φ720mm周期軋(ya)管機組(zu)采用(yong)連鑄圓管坯和(he)多邊形鋼(gang)錠兩種坯料，對于大規格(ge)的多邊形鋼(gang)錠。先用(yong)立式水壓(ya)機沖(chong)成杯(bei)狀(zhuang)坯。其工藝流程如下：
1. 圓管(guan)坯-環形爐(lu)加(jia)熱-高壓(ya)水(shui)除(chu)(chu)鱗-穿(chuan)孔(kong)-內除(chu)(chu)鱗-預穿(chuan)芯棒(bang)（預打頭）-周期軋(ya)管(guan)-切皮爾格(ge)頭-步進(jin)爐(lu)再加(jia)熱-高壓(ya)水(shui)除(chu)(chu)鱗-定(ding)徑-冷(leng)卻-精(jing)整。
2. 多邊形(xing)鋼錠經環形(xing)爐加(jia)熱(re)(re)-高壓水除(chu)鱗(lin)-水壓沖(chong)孔-杯狀坯穿孔-內除(chu)鱗(lin)-預穿芯棒（預打頭）-周期軋管(guan)-切皮(pi)爾(er)格(ge)頭-步進爐再加(jia)熱(re)(re)-高壓水除(chu)鱗(lin)-定徑-冷(leng)卻-精整。
機(ji)(ji)(ji)組工藝平面布置(zhi)(zhi)如圖6-26所示。該機(ji)(ji)(ji)組設(she)(she)(she)置(zhi)(zhi)了(le)兩條(tiao)精整(zheng)(zheng)線(xian)(xian)：一般管(guan)(guan)精整(zheng)(zheng)線(xian)(xian)和專用(yong)管(guan)(guan)精整(zheng)(zheng)線(xian)(xian)。一般管(guan)(guan)精整(zheng)(zheng)線(xian)(xian)是(shi)一條(tiao)連續作業線(xian)(xian)，設(she)(she)(she)有六輥式矯直(zhi)機(ji)(ji)(ji)和切管(guan)(guan)機(ji)(ji)(ji)；專用(yong)管(guan)(guan)精整(zheng)(zheng)線(xian)(xian)的(de)設(she)(she)(she)備(bei)采用(yong)分散布置(zhi)(zhi)方式，設(she)(she)(she)有對鋼管(guan)(guan)熱處理的(de)臺車式加熱爐(lu)和機(ji)(ji)(ji)械式室(shi)式加熱爐(lu)、淬火(huo)水池、控冷設(she)(she)(she)施，超聲波探(tan)傷機(ji)(ji)(ji)、磁粉探(tan)傷機(ji)(ji)(ji)，壓力矯直(zhi)機(ji)(ji)(ji)和內外修磨機(ji)(ji)(ji)等多臺設(she)(she)(she)備(bei)。
四、主要設備組成
φ720mm周(zhou)期(qi)軋(ya)管機(ji)(ji)組的主(zhu)要設備有：環形加熱(re)爐、立式(shi)(shi)水壓沖(chong)孔機(ji)(ji)、二輥桶形輥穿孔機(ji)(ji)、喂料器、周(zhou)期(qi)軋(ya)管機(ji)(ji)、熱(re)鋸、步進式(shi)(shi)再(zai)加熱(re)爐、5機(ji)(ji)架三輥定機(ji)(ji)、冷床。
五(wu)、主要設備技術參數
1. 環形爐參數包括(kuo)：
加熱管坯種類：連鑄圓管坯、多邊形鋼錠；
加熱管坯最大錠重：9.5t；
環形(xing)爐中徑(jing)：35m。
2. 壓(ya)力沖孔機參數包(bao)括(kuo)：
形式(shi)：立式(shi)水(shui)壓(ya)沖孔(kong)機；
沖孔管坯種(zhong)類：多邊形鋼錠；
鋼錠對角線尺(chi)寸：650～930mm；
公稱沖孔力：25MN。
3. 桶形輥穿孔機參數(shu)包(bao)括：

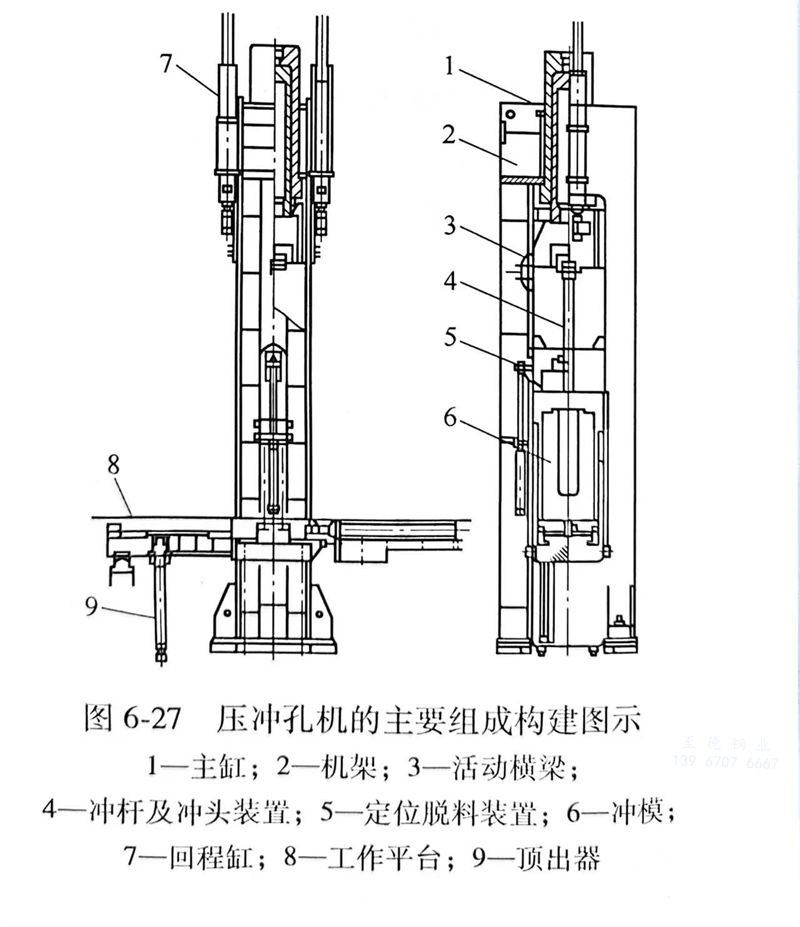

圖6-27 壓(ya)沖孔機的主要組成構(gou)建圖示
型式(shi)：臥(wo)式(shi)桶形輥穿孔機；
出(chu)口毛管(guan)規格：外徑(jing)420～960mm；
最大長度：7.5m；
主(zhu)電機功(gong)率：2×5600kW；
送進角(jiao)：6°（固(gu)定）；
輾軋(ya)角：±2°（可調）。
4. 周期軋管機機組參數包(bao)括(kuo)：
形式：外插(cha)入芯棒、液(ye)壓自動喂料；
出口荒管規格：外徑：285～740mm；
壁厚：8～122mm；
最大長(chang)度：27m；
主電機功(gong)率：5600kW；
軋輥直徑：1100～1400mm。
圖6-28 周(zhou)期軋管機機組
5. 定徑機參數包括：
形式：軋輥單獨傳(chuan)動的5機架三輥式；
軋輥直徑：1150mm；
入口荒管外徑(jing)：285～660mm；
入(ru)口荒管壁厚：8～50mm；
出口鋼管外徑：273～650mm；
出(chu)口鋼管壁厚(hou)：8～50mm；
最大(da)長(chang)度：13.5m。
六(liu)、結(jie)語
Φ720mm周(zhou)期(qi)軋(ya)管機(ji)(ji)組(zu)是(shi)目前世界上最大(da)的周(zhou)期(qi)軋(ya)管機(ji)(ji)組(zu)，熱軋(ya)線采用(yong)(yong)立式(shi)水壓(ya)沖孔＋穿(chuan)孔＋周(zhou)期(qi)軋(ya)管＋再加(jia)熱＋定(ding)徑工藝；精整線配置了(le)(le)(le)六輥矯(jiao)直(zhi)(zhi)和(he)壓(ya)力矯(jiao)直(zhi)(zhi)機(ji)(ji)、高(gao)效切管機(ji)(ji)，車(che)底爐和(he)室式(shi)爐，超聲波探(tan)(tan)傷、渦流探(tan)(tan)傷和(he)磁粉(fen)探(tan)(tan)傷裝置，水壓(ya)試驗機(ji)(ji)、磨光機(ji)(ji)等精整和(he)檢測設備(bei)；既能(neng)采用(yong)(yong)連(lian)鑄坯又(you)能(neng)采用(yong)(yong)圓鋼坯做原(yuan)料進行(xing)生(sheng)(sheng)(sheng)產(chan)：先進的喂料器既保證(zheng)了(le)(le)(le)生(sheng)(sheng)(sheng)產(chan)效率(lv)。降(jiang)低了(le)(le)(le)勞(lao)動強度，又(you)保證(zheng)了(le)(le)(le)產(chan)品質量，適合生(sheng)(sheng)(sheng)產(chan)大(da)直(zhi)(zhi)徑高(gao)精度高(gao)鋼級鋼管。
