一、概況

  鳳寶管業(ye)有限公司φ89mm連(lian)軋機(ji)(ji)(ji)(ji)組是國產(chan)首(shou)套六(liu)(liu)機(ji)(ji)(ji)(ji)架三輥(gun)連(lian)軋機(ji)(ji)(ji)(ji)組，設計(ji)產(chan)量(liang)25萬噸／年(nian)，由中冶賽迪設計(ji)制(zhi)造。熱軋區主要設備(bei)由環(huan)形(xing)爐、錐形(xing)輥(gun)導板穿孔機(ji)(ji)(ji)(ji)、六(liu)(liu)機(ji)(ji)(ji)(ji)架三輥(gun)限動芯(xin)棒連(lian)軋管機(ji)(ji)(ji)(ji)（單側向換輥(gun)）、28架張力(li)減徑機(ji)(ji)(ji)(ji)及相(xiang)關輔(fu)助設備(bei)組成。在智(zhi)能化(hua)方(fang)面(mian)：采用三輥(gun)連(lian)軋機(ji)(ji)(ji)(ji)工藝(yi)計(ji)算模型(xing)、孔型(xing)設計(ji)有限元設計(ji)模型(xing)、速(su)度計(ji)算模型(xing)和CEC控(kong)制(zhi)模型(xing)等，實現全線工序數模生產(chan)控(kong)制(zhi)，使生產(chan)過程穩(wen)定可靠(kao)。

二、產(chan)品(pin)規格和主要品(pin)種

  產品規(gui)格范圍為：直徑(jing)Φ32～114mm；壁厚為3．

  主要品(pin)種為：高壓鍋爐管(guan)(guan)、油管(guan)(guan)、軸承管(guan)(guan)、臂架管(guan)(guan)、機加(jia)工管(guan)(guan)等，部分品(pin)種和規格可替代(dai)冷加(jia)工管(guan)(guan)。2017年12月18日正式投產，投產第一(yi)年即達(da)到設計產能20萬噸，取(qu)得(de)了良(liang)好的經濟效益。

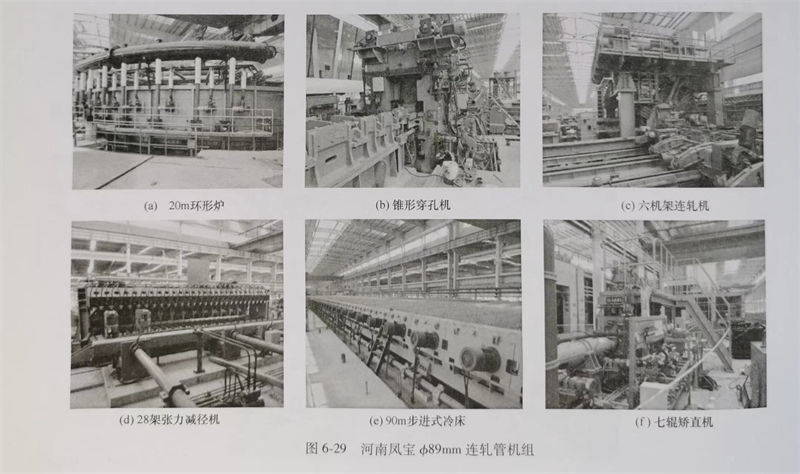

（a）20m環(huan)形爐(lu)

（b）錐形(xing)穿孔機

（c）六機(ji)(ji)架連軋機(ji)(ji)

（d）28架張力減(jian)徑機(ji)

（e）90m步(bu)進式冷床

（f）七輥矯直機

圖6-29 河南鳳寶(bao)φ89mm連(lian)軋管機組

三、主要(yao)設備(bei)技術參(can)數

1. 連(lian)軋管機參數包括：

  機架間距：755mm＋1165mm＋755mm＋1165mm＋755mm；

  軋(ya)輥名義(yi)直徑：1～4機(ji)架(jia)ф620mm（最(zui)大）；

   1～4機架Φ570mm（最小）；

   5～6機(ji)架φ560mm（最(zui)大）；

   5～6機架(jia)φ510mm（最小）；

  軋機入口速度(du)：1.5m／s（極限規(gui)格1.1m／s）；

  最大軋制力：1～4架(jia)185t，5～6架(jia)120t；

  主電機轉速：800／1200r／min；

  主電機(ji)功率(lv)：1機(ji)架 3×250kW；2～4機(ji)架3×400kW；5～6機(ji)架3×160kW；

  連軋后荒管外徑(jing)：φ128mm；

  荒管壁厚：3.7～11.1mm；

  荒管長度：9.8～26.9m。

2. 3機(ji)架三輥脫管機(ji)參數包括：

  軋輥(gun)直徑：φ380mm；

  機(ji)架間距(ju)：360mm；

  單(dan)輥最(zui)大軋制(zhi)力：20t；

  最大(da)脫棒力：15t；

  脫管機(ji)主電機(ji)功率：1×350kW；

  脫管后外徑(jing)：φ120mm；

  壁厚：3.8～11.4mm；

  長(chang)度：10.3～28.0m。

3. 28機架三輥張力減徑機參數包括：

  軋輥名義直徑：φ300mm；

  單機架最大減徑率：5.1％；

  最(zui)大總減徑(jing)率：73.5％；

  最大入(ru)口(kou)速度(du)：1.5m／s；

  最(zui)大軋(ya)制壓力：130千牛／架；

  張減(jian)機(ji)主電機(ji)功率(lv)：28×160kW；

  外徑熱(re)尺寸：φ32.32～89.89mm；

  壁厚(hou)熱尺寸：3.03~12.12mm;

  長度熱尺寸：13.4～90.0m。
