普通碳(tan)素鋼(gang)(gang)與優質碳(tan)素鋼(gang)(gang)相比，由(you)于(yu)有害雜質元(yuan)素S、P含量相對(dui)較高，綜合機械性(xing)能和(he)耐(nai)蝕性(xing)較差，故不(bu)宜(yi)用(yong)(yong)在較重(zhong)要(yao)(yao)的場合，但普通碳(tan)素鋼(gang)(gang)價格便宜(yi)，故工程(cheng)上常(chang)用(yong)(yong)于(yu)各種(zhong)鋼(gang)(gang)構(gou)架、支吊架等，而流體輸送管道上使用(yong)(yong)時(shi)常(chang)有一定的限(xian)制。普通碳(tan)素鋼(gang)(gang)的表示方法和(he)代號按GB700《碳(tan)素結(jie)構(gou)鋼(gang)(gang)》。工業管道中常(chang)用(yong)(yong)的普通碳(tan)素結(jie)構(gou)鋼(gang)(gang)牌號為Q235A、Q235B、Q235C、Q235D四種(zhong)，這些牌號的質量要(yao)(yao)求(qiu)(qiu)是順次提(ti)高的。Q235A與B級用(yong)(yong)于(yu)制造金屬(shu)結(jie)構(gou)件、心部強度要(yao)(yao)求(qiu)(qiu)不(bu)高的滲碳(tan)件或碳(tan)氮共滲件、拉桿、連桿、吊鉤、車(che)鉤、螺(luo)栓、螺(luo)母、套筒、軸以及連接(jie)件；C、D級用(yong)(yong)于(yu)制造重(zhong)要(yao)(yao)的焊接(jie)結(jie)構(gou)件。

  選用(yong)(yong)Q235AF、Q235A、Q235B、Q235C鋼(gang)號的(de)條件(jian)須符合GB／T150的(de)具體規定，受壓元件(jian)壁厚(hou)小于(yu)8mm時，盡(jin)量(liang)采用(yong)(yong)碳素(su)鋼(gang)鋼(gang)板，受壓元件(jian)壁厚(hou)取決于(yu)剛度時，優先(xian)選用(yong)(yong)碳素(su)鋼(gang)。

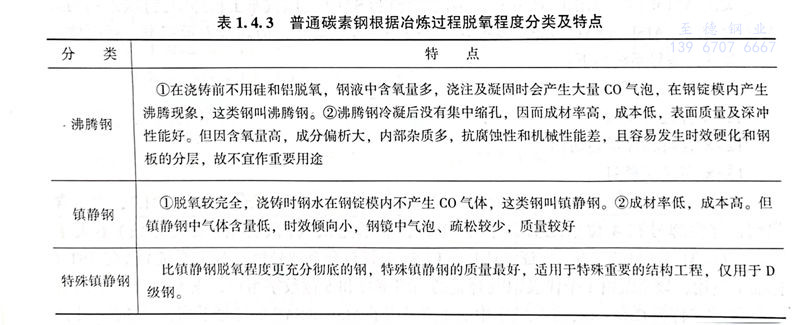

  碳素鋼(gang)的(de)鋼(gang)號表(biao)(biao)(biao)示方(fang)法(fa)舉例(li)：Q235BF。①. Q表(biao)(biao)(biao)示屈服點；②. 235表(biao)(biao)(biao)示材料的(de)屈服強度，MPa。分別為195、215、235、275四個等(deng)級(ji)(ji)；③. B為質量等(deng)級(ji)(ji)號，分別用A、B、C、D字母(mu)表(biao)(biao)(biao)示。A級(ji)(ji)不做沖擊(ji)試(shi)(shi)驗，B級(ji)(ji)做常(chang)(chang)溫V形缺口(kou)沖擊(ji)試(shi)(shi)驗；C、D兩(liang)級(ji)(ji)常(chang)(chang)用在重要(yao)場合下(xia)。④. F表(biao)(biao)(biao)示冶煉時的(de)脫氧(yang)(yang)方(fang)法(fa)，分別為E、Z、TZ。根據冶煉過(guo)程脫氧(yang)(yang)程度分類(lei)：F為沸騰鋼(gang)（open steel）；Z為鎮靜鋼(gang)（killed steel），可省略不注(zhu)；TZ為特殊鎮靜鋼(gang)，也可省略不注(zhu)。具(ju)體(ti)特點見(jian)表(biao)(biao)(biao)1.4.3。

  沸騰鋼： ①. 在澆鑄前不用硅和鋁脫氧，鋼液中含氧量多，澆注及凝固時會產生大量一氧化(hua)碳氣泡，在鋼錠模內產生沸騰現象，這類鋼叫沸騰鋼。②. 沸騰鋼冷凝后沒有集中縮孔，因而成材率高，成本低，表面質量及深沖性能好。但因含氧量高，成分偏析大，內部雜質多，抗腐蝕性和機械性能差，且容易發生時效硬化和鋼板的分層，故不宜作重要用途

  鎮靜鋼：①. 脫氧較完全，澆鑄時鋼水在鋼錠模內不產生一氧化碳氣體，這類鋼叫鎮靜鋼。②. 成材率低，成本高。但鎮靜鋼中氣體含量低，時效傾向小，鋼鏡中氣泡、疏松較少，質量較好。

  特殊(shu)鎮靜鋼：比鎮靜鋼脫氧程度更充分徹底的鋼，特殊鎮靜鋼的質量最好，適用于特殊重要的結構工程，僅用于D級鋼。
