1. 輸送NaOH的碳鋼(gang)或低合(he)金鋼(gang)管道在(zai)一(yi)定的條件下，能(neng)引起碳鋼(gang)材料(liao)的應力(li)(li)腐蝕(shi)開裂（堿脆(cui)）。影(ying)響(xiang)碳鋼(gang)產生(sheng)應力(li)(li)腐蝕(shi)開裂的因素有(you)堿液濃度(du)、溫度(du)和(he)材料(liao)中存在(zai)的殘余應力(li)(li)等。


  2. 一般情況下，當NaOH濃度(du)和溫度(du)超出(chu)表1.9.7的規(gui)定時，應(ying)對焊縫（含(han)熱影響(xiang)區）進行消除應(ying)力熱處理。

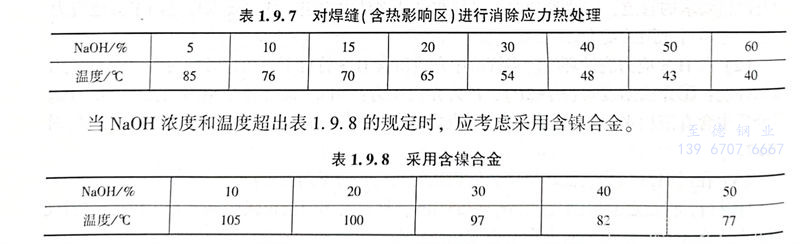

表 7.jpg


  3. 碳鋼(gang)和低合金(jin)鋼(gang)在NaOH溶液中的(de)應(ying)用范圍見本(ben)書(shu)第四章圖4.2.16。


  碳素(su)鋼(gang)和低(di)合(he)金鋼(gang)管道的操作(zuo)溫度(du)和堿液溶液位于(yu)圖4.2.16的B區時，焊后或冷加(jia)工(gong)后應(ying)(ying)進(jin)行(xing)消除應(ying)(ying)力熱處(chu)理(li)。熱處(chu)理(li)溫度(du)宜為600～650℃，保溫時間(jian)2.4min／mm，且(qie)不(bu)應(ying)(ying)少于(yu)1h，當操作(zuo)溫度(du)和堿液濃度(du)位于(yu)A區時，碳素(su)鋼(gang)和低(di)合(he)金鋼(gang)制的管道焊后不(bu)需(xu)進(jin)行(xing)消除應(ying)(ying)力熱處(chu)理(li)，開停工(gong)或檢修期間(jian)應(ying)(ying)采取水(shui)沖選，不(bu)得進(jin)行(xing)蒸汽吹(chui)掃(sao)；當操作(zuo)溫度(du)和堿液濃度(du)位于(yu)C區時，材料應(ying)(ying)選用鎳基(ji)合(he)金。
