1. 管件(jian)的主要尺(chi)寸(cun)見(jian)7.2條。在沒有規定(ding)最大(da)或最小(xiao)尺(chi)寸(cun)時，管件(jian)從端(duan)面到端(duan)面，端(duan)面到中心的尺(chi)寸(cun)偏差見(jian)表7-22。
注(zhu)：活接頭(tou)端(duan)面到端(duan)面和端(duan)面到中心的(de)(de)尺(chi)寸，由于(yu)管件公(gong)差和設計的(de)(de)綜合(he)影響，最后的(de)(de)裝配(pei)結果可(ke)能不符合(he)所(suo)給(gei)公(gong)差。

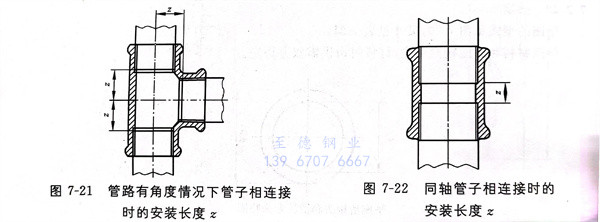

2. 安裝(zhuang)長(chang)度（z）用作安裝(zhuang)期間(jian)的(de)(de)(de)幫助和指導，其準確性(xing)取(qu)決于(yu)7.3.1條中(zhong)(zhong)所給(gei)公差及(ji)GB／T 7306.1和GB／T 7306.2中(zhong)(zhong)規定的(de)(de)(de)螺紋公差，在7.2條（即管(guan)件(jian)結構型式及(ji)尺寸）中(zhong)(zhong)給(gei)出的(de)(de)(de)尺寸（z1、z2與(yu)z3）是(shi)管(guan)子端(duan)部到(dao)管(guan)件(jian)軸線(xian)（見(jian)圖(tu)7-21）或管(guan)子端(duan)部之間(jian)的(de)(de)(de)平(ping)均距離（見(jian)圖(tu)7-22）。在管(guan)路有角度的(de)(de)(de)情況下，管(guan)子相連(lian)接時(shi)的(de)(de)(de)安裝(zhuang)長(chang)度z1見(jian)圖(tu)7-21。同軸管(guan)子相連(lian)接時(shi)的(de)(de)(de)安裝(zhuang)長(chang)度z1見(jian)圖(tu)7-22。
這些(xie)安裝尺寸給出的是端(duan)(duan)面到(dao)端(duan)(duan)面或端(duan)(duan)面到(dao)中(zhong)心(xin)的尺寸減去平(ping)均(jun)配(pei)(pei)合(he)長(chang)度計算得到(dao)的，平(ping)均(jun)配(pei)(pei)合(he)長(chang)度是按(an)GB／T 7306.1和(he)GB／T 7306.2給出的尺寸加以圓整。平(ping)均(jun)配(pei)(pei)合(he)長(chang)度見表7-23。
3. 扳手平面對邊寬度尺寸，S取決于管件(jian)的設計，由制造方確定。
a. 管(guan)堵的(de)(de)(de)平面(mian)應是方(fang)形(xing)的(de)(de)(de)，其他(ta)小于(yu)或等(deng)于(yu)3/4管(guan)件的(de)(de)(de)平面(mian)應是六邊(bian)(bian)形(xing)的(de)(de)(de)，大于(yu)3/4的(de)(de)(de)管(guan)件的(de)(de)(de)平面(mian)可以是六邊(bian)(bian)形(xing)或八邊(bian)(bian)形(xing)。活接頭零件的(de)(de)(de)平面(mian)（除(chu)連接螺母(mu)外）可以是六邊(bian)(bian)、八邊(bian)(bian)或十邊(bian)(bian)形(xing)的(de)(de)(de)。
b. 扳手平(ping)面(mian)的(de)最小厚(hou)度(du)見表7-24。對鎖緊(jin)螺母(mu)任何形式的(de)倒角均不(bu)應使扳手平(ping)面(mian)的(de)厚(hou)度(du)小于表7-24中(zhong)給出(chu)的(de)尺寸。
4. 螺紋
a. 管(guan)件螺(luo)(luo)紋應(ying)符合GB／T7306.1-2000《55°密封管(guan)螺(luo)(luo)紋 第(di)1部分：圓(yuan)(yuan)(yuan)柱(zhu)內螺(luo)(luo)紋與(yu)圓(yuan)(yuan)(yuan)錐外(wai)螺(luo)(luo)紋》和GB／T 7306.2-2000《55°密封管(guan)螺(luo)(luo)紋 第(di)2部分：圓(yuan)(yuan)(yuan)錐內螺(luo)(luo)紋與(yu)圓(yuan)(yuan)(yuan)錐外(wai)螺(luo)(luo)紋》的規(gui)定，外(wai)螺(luo)(luo)紋為圓(yuan)(yuan)(yuan)錐形（R），內螺(luo)(luo)紋可以是圓(yuan)(yuan)(yuan)柱(zhu)形（Rp）或圓(yuan)(yuan)(yuan)錐形（Rc）。
b. 活接頭螺(luo)母的(de)(de)螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen)與螺(luo)母配合的(de)(de)螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen)應符合GB／T 7307-2001《55°非密封管螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen)》的(de)(de)規(gui)定，允許采(cai)用(yong)公制螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen)，應符合GB／T 192-2003《普通(tong)螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen) 基本(ben)牙型(xing)》、GB／T 193-2003《普通(tong)螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen) 直徑與螺(luo)距系列》、GB／T 196-2003《普通(tong)螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen) 基本(ben)尺寸(cun)》和GB／T 197-2003《普通(tong)螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen) 公差(cha)》中外螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen)6級(ji)、內螺(luo)紋(wen)(wen)(wen)(wen)(wen)(wen)7級(ji)的(de)(de)規(gui)定。鎖(suo)緊螺(luo)母應符合GB／T 7307的(de)(de)規(gui)定。
c. 螺紋軸線夾角(jiao)的極限偏差(cha)
管件(jian)螺紋的軸線應是精確的，測定(ding)角度的偏差不超過±0.5°。
d. 螺紋(wen)端面的(de)倒角
管件螺(luo)(luo)紋端(duan)面(mian)必(bi)須倒(dao)角(jiao)，內螺(luo)(luo)紋最小夾角(jiao)為90°，端(duan)面(mian)倒(dao)角(jiao)直(zhi)徑大于螺(luo)(luo)紋的大徑。外(wai)螺(luo)(luo)紋最小夾角(jiao)為60°，端(duan)面(mian)倒(dao)角(jiao)的直(zhi)徑應小于端(duan)面(mian)螺(luo)(luo)紋的小徑。
