管件與管子的(de)連接方式采(cai)(cai)用(yong)螺(luo)紋連接，而工(gong)藝采(cai)(cai)用(yong)模鍛(duan)成型和切削加工(gong)或利(li)用(yong)型材(cai)直接加工(gong)等(deng)方法制造的(de)管件稱為鍛(duan)鋼制螺(luo)紋管件。這種(zhong)管件的(de)規格較小(xiao)，通(tong)(tong)常公稱通(tong)(tong)徑范圍(wei)為DN8～DN100。


一、標記

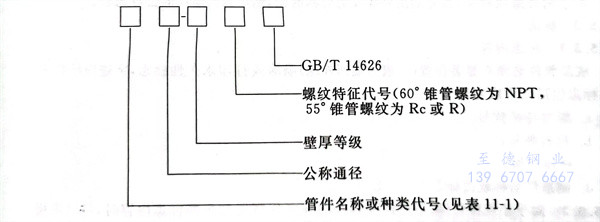

 1. 標記內容


雜 1.jpg



 2. 標記(ji)示例


 公稱通(tong)徑DN50、壁厚等級為(wei)Sch80的(de)60°錐管螺紋(wen)等徑三(san)通(tong)：


     TT(S)50-Sch80 NPT GB/T 14626


 公稱(cheng)通(tong)徑(jing)(jing)DN50×40×32×25、壁厚等(deng)級為Sch160的55°錐管螺紋異(yi)徑(jing)(jing)四通(tong)：


     TCR(R)50×40×32×25-Sch160 Rc GB/T 14626


 公(gong)稱通徑(jing)DN50×32的60°錐(zhui)管(guan)螺紋無頭(tou)內外螺紋接頭(tou)：


     FB 50×32 NPT GB/T 14626



二(er)、異徑(jing)管(guan)件公(gong)稱(cheng)通徑(jing)的表示方法


 1. 異徑彎頭和異徑雙接口(kou)管(guan)箍(gu)


   首(shou)先給(gei)出大端的公(gong)(gong)稱通徑，然后為小端的公(gong)(gong)稱通徑。


 2. 異(yi)徑三(san)通和異(yi)徑四通


   對于異徑三(san)通(tong)，首先給(gei)出最(zui)大端(duan)的公稱通(tong)徑，然后(hou)是與最(zui)大端(duan)相(xiang)對應(ying)的那(nei)一(yi)端(duan)的公稱通(tong)徑，最(zui)后(hou)給(gei)出支管端(duan)的公稱通(tong)徑。

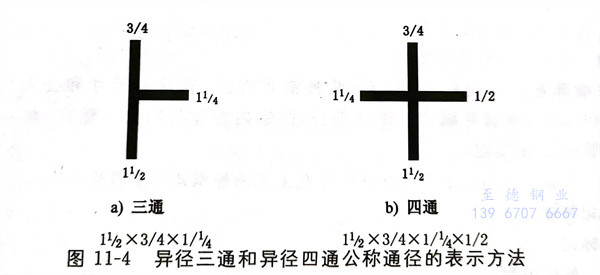

   對于異徑四通(tong)，首先給出(chu)最(zui)大(da)端(duan)(duan)的(de)(de)公(gong)稱通(tong)徑，其次是(shi)(shi)與最(zui)大(da)端(duan)(duan)相對應的(de)(de)另一(yi)端(duan)(duan)的(de)(de)公(gong)稱通(tong)徑，第三(san)個給出(chu)的(de)(de)是(shi)(shi)另外兩端(duan)(duan)中的(de)(de)較(jiao)大(da)端(duan)(duan)的(de)(de)公(gong)稱通(tong)徑，最(zui)后給出(chu)剩余一(yi)端(duan)(duan)的(de)(de)公(gong)稱通(tong)徑，見(jian)圖11-4。


 3. 內外螺紋接(jie)頭(tou)


   對于內(nei)外(wai)(wai)螺紋(wen)(wen)接(jie)頭，首先給(gei)出外(wai)(wai)螺紋(wen)(wen)的(de)公稱通徑，然后(hou)為內(nei)螺紋(wen)(wen)的(de)公稱通徑。


圖 4.jpg



三、標志


 1. 標志內容


  成品(pin)管件必須在顯著位置（一般為端(duan)部外緣）噴涂或打印永久(jiu)性(xing)標(biao)志，字跡應(ying)清晰完(wan)整，標(biao)志包括以(yi)下內容：


    a. 螺紋特征代號(hao)；


    b. 材(cai)料(liao)牌號；


    c. 壁厚等級；


    d. 制造廠名稱或商標(biao)。


 2.  對于小規(gui)格(ge)管(guan)件，不能打(da)印11.5.3.1條所規(gui)定的全部標(biao)(biao)志內容時，可以采(cai)用銘牌、標(biao)(biao)簽(qian)等方(fang)法進行標(biao)(biao)志。


 3. 使用鋼印打(da)印時，其印痕(hen)深度(du)應(ying)不影響(xiang)管件的強度(du)。
