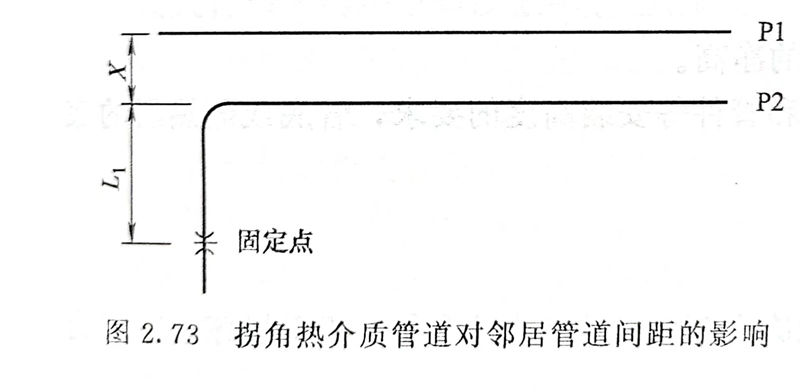

如圖2.73所示，P1管(guan)(guan)道DN300，P2管(guan)(guan)道DN400，設計(ji)溫度均為(wei)300℃，隔熱厚度分別為(wei)70mm和(he)80mm；管(guan)(guan)子均為(wei)碳(tan)鋼，L1的(de)距(ju)離為(wei)8m。則(ze)兩條管(guan)(guan)線(xian)的(de)設計(ji)管(guan)(guan)間距(ju)X計(ji)算過(guo)程如下。

  ①. 在(zai)設計P1與P2兩(liang)條管(guan)線間距(ju)時，需要(yao)考慮P2管(guan)線L1段(duan)的(de)熱(re)膨(peng)脹量。P2管(guan)線的(de)熱(re)膨(peng)脹系數約1.2m1m/(m·100℃），可以估算出L1管(guan)段(duan)的(de)熱(re)膨(peng)脹量為：29mm。

 ②.從表中查出裸管(guan)(guan)間距(ju)為420mm，需加(jia)上隔熱層厚度70mm和80mm，還需加(jia)上L1管(guan)(guan)段的熱碰膨脹量29mm，則可以算出，P1與P2兩條管(guan)(guan)線(xian)間距(ju)X應該設計成20+70+80+429≈600(mm)。
