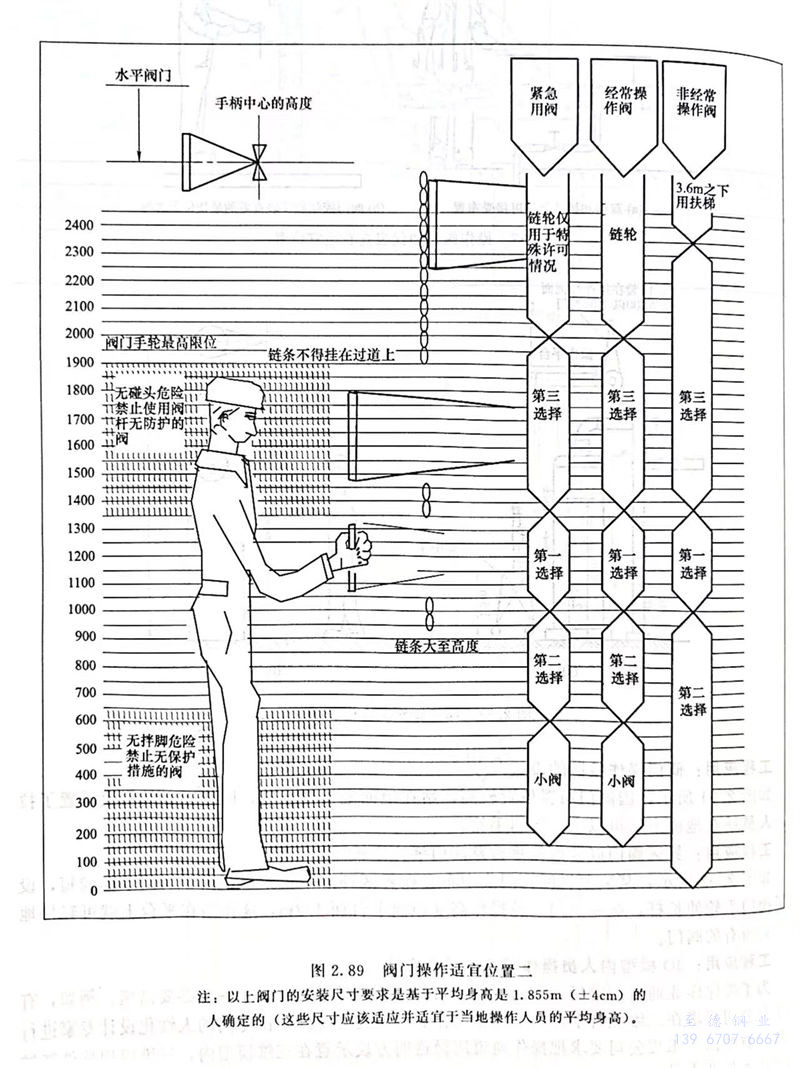

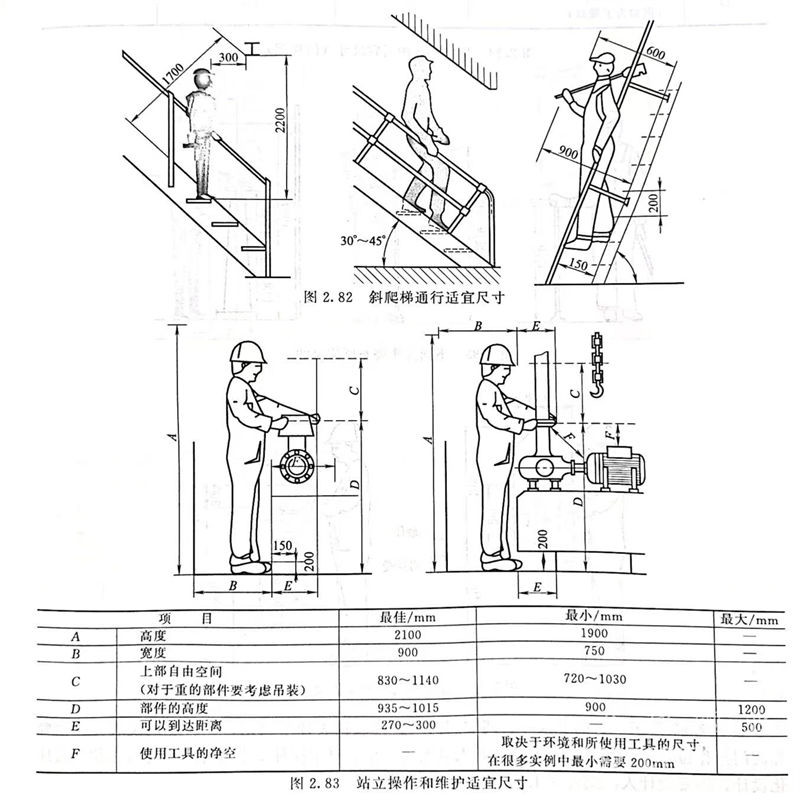

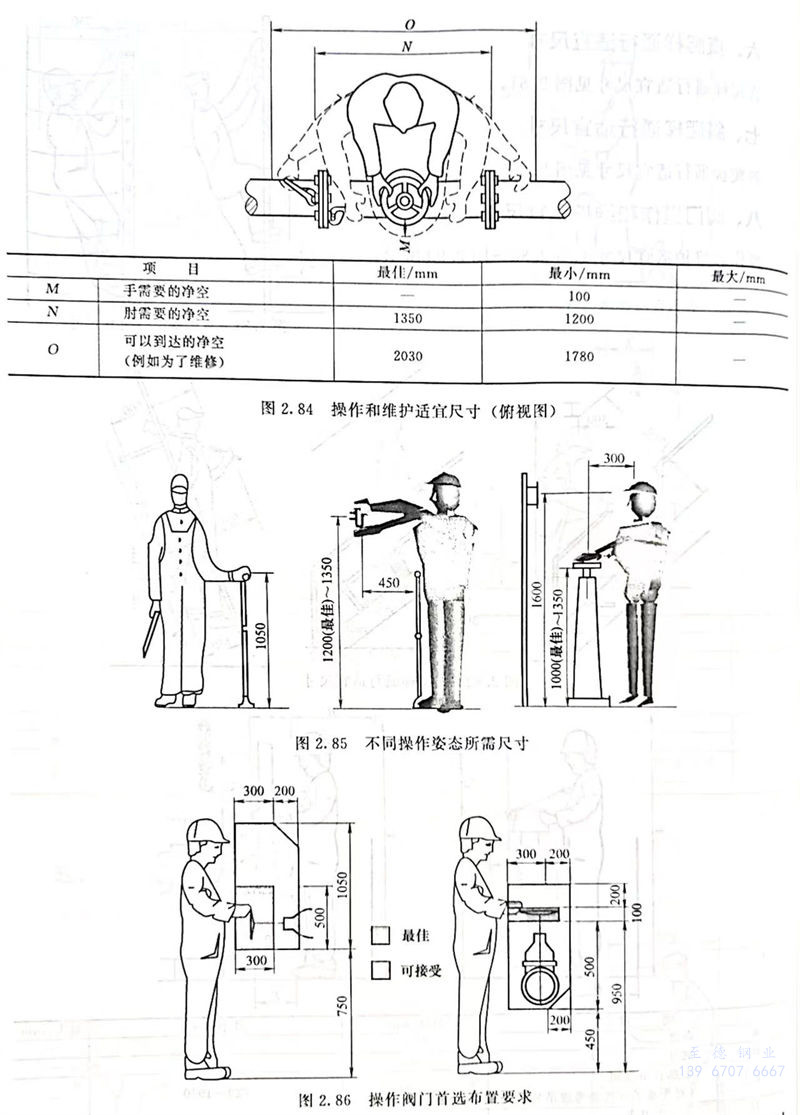

操作和維護適宜(yi)尺(chi)寸(cun)見圖(tu)2.83～圖(tu)2.90所示。

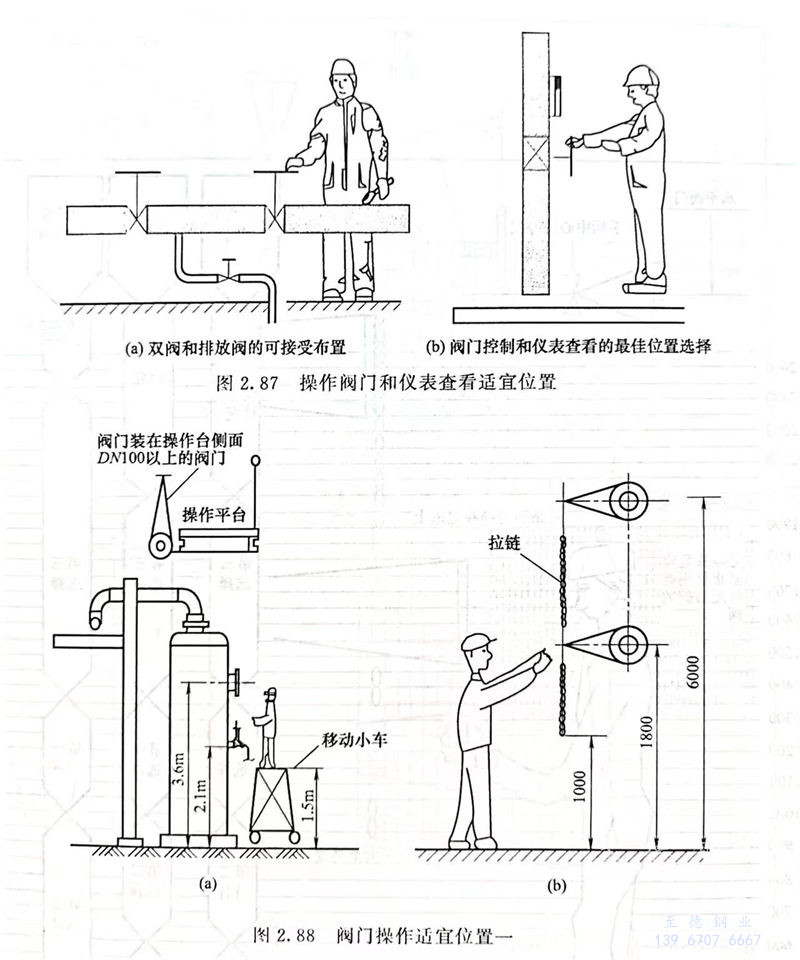

   如圖2.87所示，有的要求一邊調節閥(fa)門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工程應用：閥門操作拉鏈(lian)的(de)設(she)置

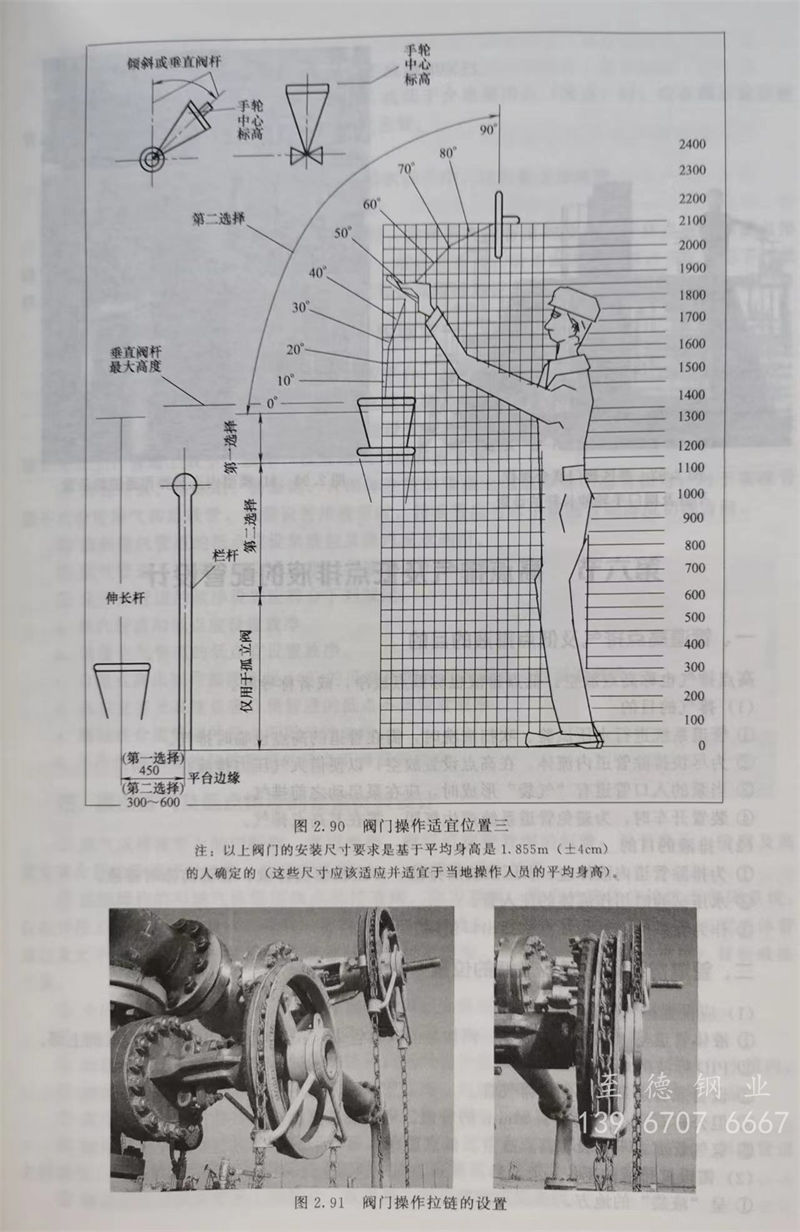

   如圖2.91所示，因閥(fa)(fa)門(men)(men)布(bu)置位(wei)置較高，站在地面上(shang)操作(zuo)不到，因此，在閥(fa)(fa)門(men)(men)上(shang)設置了拉鏈，人員站在地面上(shang)就可(ke)以操作(zuo)閥(fa)(fa)門(men)(men)手輪。

工(gong)程應用：界(jie)區閥門聯合操作(zuo)平臺及閥門手輪伸長桿的(de)設置

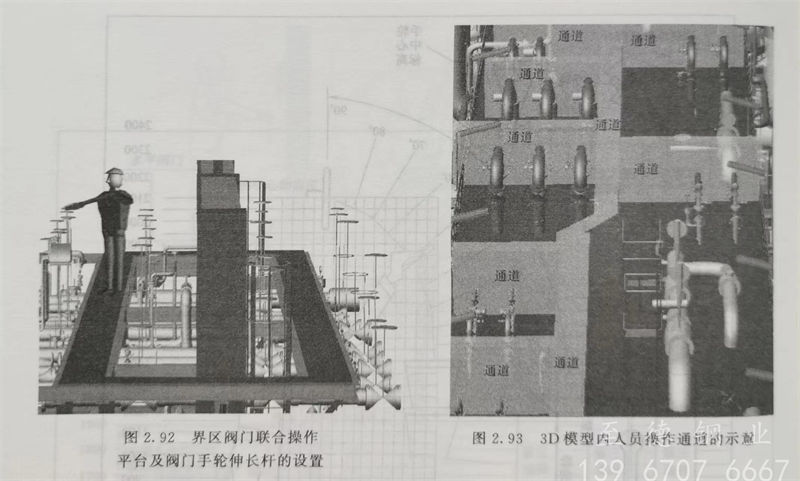

   如圖(tu)2.92所示，某(mou)裝置界區閥門(men)(men)集中(zhong)布置在界區環形(xing)平(ping)臺(tai)(tai)附近(jin)，由(you)于閥門(men)(men)手(shou)柄較短，設計了閥門(men)(men)手(shou)輪伸長桿，統一閥門(men)(men)手(shou)輪操作高度距離(li)平(ping)臺(tai)(tai)面1.2m，這樣站在平(ping)臺(tai)(tai)上(shang)就可輕松地操作到(dao)所有的閥門(men)(men)。

工程應用：3D模型內人員操作通道的簡化設計(ji)

為了確保(bao)作(zuo)業(ye)通(tong)道的(de)(de)通(tong)暢，有(you)的(de)(de)工(gong)程(cheng)公(gong)司在(zai)配管(guan)設(she)計時就采取了一些必要措施。例如(ru)，有(you)的(de)(de)工(gong)程(cheng)公(gong)司要求(qiu)在(zai)二(er)維配管(guan)平面圖(tu)上示(shi)意出(chu)作(zuo)業(ye)人(ren)員通(tong)行空(kong)間，由專門的(de)(de)人(ren)性化(hua)設(she)計專家(jia)進(jin)行校核。有(you)的(de)(de)國(guo)外工(gong)程(cheng)公(gong)司要求(qiu)把操作(zuo)通(tong)道用微透明方塊示(shi)意在(zai)三維模型內，三維模型軟(ruan)件(jian)能夠自動(dong)檢查作(zuo)業(ye)人(ren)員通(tong)行空(kong)間是(shi)否符合設(she)計要求(qiu)，如(ru)圖(tu)2.93所示(shi)，這種方法可以(yi)很大(da)程(cheng)度地提高配管(guan)設(she)計工(gong)作(zuo)效率和(he)人(ren)性化(hua)設(she)計質量。
