①. 集液包(bao)應設置在下列(lie)場合

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水(shui)閥；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減(jian)壓閥(fa)前和調節閥前。

  c. 蒸汽分水(shui)器及蒸汽加(jia)熱設備等下部。

  d. 經常處于熱(re)備用(yong)狀態的設備進氣(qi)管的最(zui)低點。

  e. 擴容器的(de)下(xia)部(bu)，分汽缸（蒸汽分配管）的(de)下(xia)部(bu)以及水平(ping)安裝的(de)波紋(wen)補償(chang)器的(de)波峰下(xia)部(bu)。

  f. 蒸(zheng)汽水平管的(de)低點處。

  g. 裝置邊(bian)界(jie)蒸汽管(guan)線切斷閥之前。

②. 水平敷設的長蒸汽管應設集(ji)液包，其間隔為：

  a. 在裝置內，飽和(he)蒸(zheng)(zheng)汽宜為(wei)80m，過熱蒸(zheng)(zheng)汽宜為(wei)160m；

  b. 在裝(zhuang)置外，順坡(po)時宜為(wei)300m，逆坡(po)時宜為(wei)200m。

③. 管(guan)廊上蒸汽總管(guan)末端的集液包配管(guan)應考慮以下(xia)要求(qiu)。

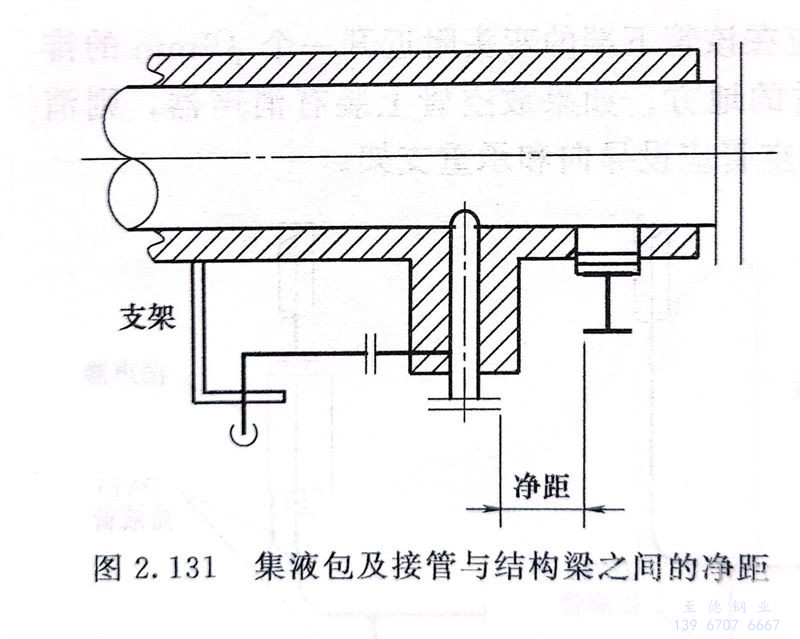

  a. 集(ji)液包(bao)及(ji)接管(guan)與梁之間(jian)的凈距離應大于熱(re)位移量及(ji)保溫(wen)所需的空間(jian)，一般不小于200mm，見圖2.131。

  b. 集液包的(de)(de)冷凝(ning)水(shui)出(chu)口管(guan)(guan)的(de)(de)方(fang)位不宜向(xiang)管(guan)(guan)廊(lang)(lang)梁的(de)(de)一側引(yin)出(chu)，同(tong)時避(bi)免(mian)與管(guan)(guan)廊(lang)(lang)下層(ceng)管(guan)(guan)道(dao)相(xiang)碰。疏水(shui)閥應(ying)布置在不影響通行的(de)(de)地方(fang)。

  c. 集(ji)液(ye)包的冷凝水出(chu)口管(guan)的走向(xiang)，除考慮管(guan)道柔性要求(qiu)外，還要考慮便于設置管(guan)道支架(jia)及疏(shu)水閥組(zu)的支架(jia)。

  d. 在蒸汽主管的(de)位移(yi)較大(da)時，靠近(jin)主管的(de)小(xiao)管支架應盡量利用主管生(sheng)根，以(yi)減(jian)小(xiao)相(xiang)對位移(yi)。

  e. 蒸汽管徑小(xiao)于DN80時，根據項目(mu)要(yao)求可(ke)不必采(cai)用集(ji)液包，僅設低點(dian)排放至疏水閥即可(ke)。

④. 集液(ye)包(bao)的結構。

  a. 集液包的冷凝水出口管線應設切斷(duan)閥或蒸汽疏(shu)水閥組。

  b. 集(ji)液包(bao)通常采用標準管件(jian)組(zu)合而成，應符(fu)一(yi)合管道等級規定。集(ji)液包(bao)下端宜用法蘭蓋，兼(jian)作吹(chui)掃用。也可以用焊接管帽，但需增加排液口。

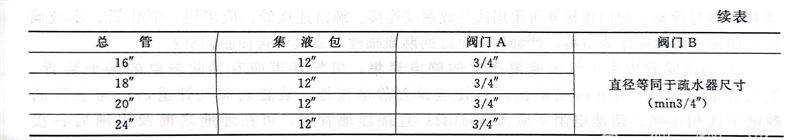

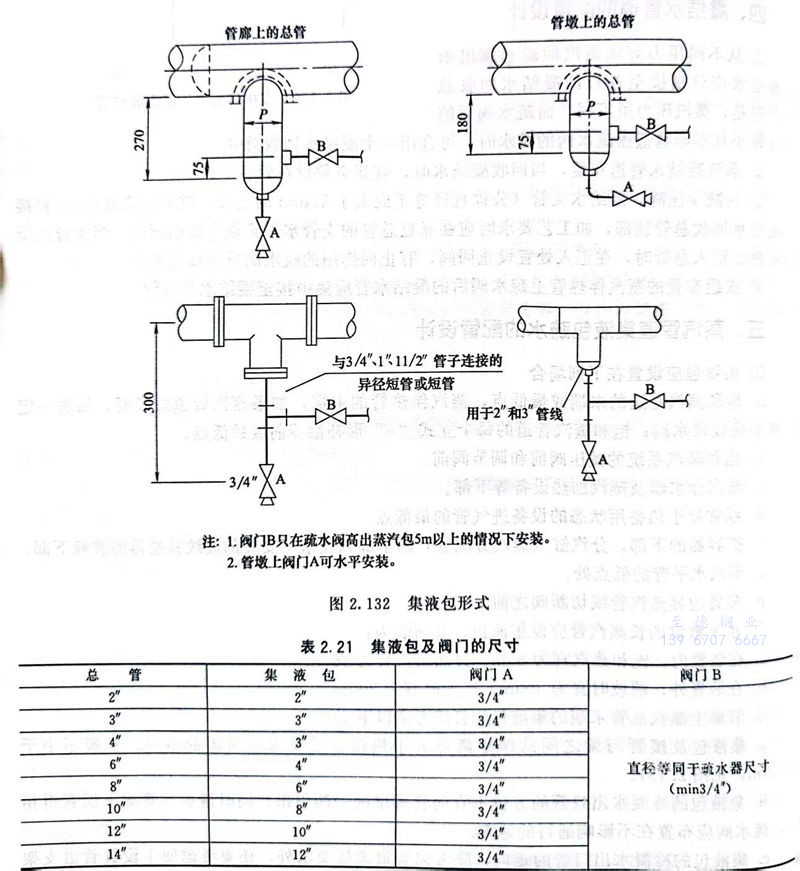

  c. 根據(ju)蒸汽主管的管徑范圍組合(he)形(xing)式(shi)，集液(ye)包形(xing)式(shi)見圖2.132、表2.21所(suo)示。
