橡膠是一種良(liang)好的(de)耐(nai)酸又耐(nai)堿的(de)非(fei)金屬防腐蝕(shi)材料，特別對氫(qing)氟酸有很好的(de)耐(nai)蝕(shi)性(xing)。


 橡(xiang)(xiang)(xiang)膠(jiao)分(fen)(fen)天然(ran)橡(xiang)(xiang)(xiang)膠(jiao)和(he)合成(cheng)橡(xiang)(xiang)(xiang)膠(jiao)兩大類。用于化工(gong)防腐蝕襯里(li)，以天然(ran)橡(xiang)(xiang)(xiang)膠(jiao)為多，經(jing)過硫化處理而成(cheng)，具有一定的耐熱性(xing)能、機械強度和(he)耐蝕性(xing)能。它可(ke)分(fen)(fen)為軟橡(xiang)(xiang)(xiang)膠(jiao)、半硬(ying)橡(xiang)(xiang)(xiang)膠(jiao)和(he)硬(ying)橡(xiang)(xiang)(xiang)膠(jiao)三種（表4-20）。

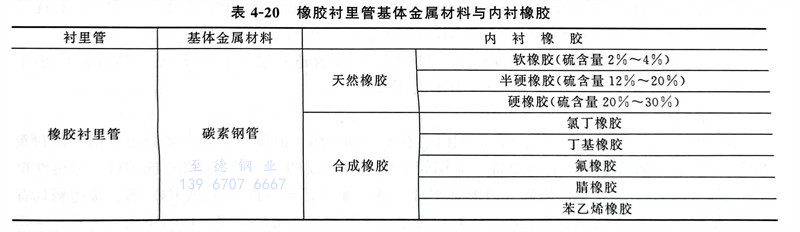

表4-20 橡膠襯(chen)里管基(ji)體金(jin)屬材料與內襯(chen)橡膠




橡膠襯里層的(de)選(xuan)擇原(yuan)則(ze)，主(zhu)要應考慮(lv)腐蝕介質的(de)特性(xing)、操作(zuo)條件(jian)及具體施(shi)工的(de)可能(neng)性(xing)。


 ①. 介(jie)質腐蝕性強(qiang)，但溫度變(bian)化不大(da)，無(wu)機械振(zhen)動的管(guan)道、管(guan)件，宜用1～2層(ceng)硬橡膠(jiao)，總厚度約為3~6mm。


 ②. 對(dui)于(yu)腐蝕性(xing)氣體(ti)，為了避免(mian)氣體(ti)的(de)擴散滲透作用(yong)，用(yong)2層硬(ying)橡膠(jiao)襯里(li)為宜。


 ③. 凡介質含有(you)固體懸浮物，需考(kao)慮(lv)耐(nai)磨性(xing)時，可采用厚2mm硬橡膠(jiao)制(zhi)作(zuo)底層(ceng)，再襯貼所需厚度軟橡膠(jiao)制(zhi)作(zuo)面層(ceng)。


 ④. 管道、設備外表面可(ke)能經受撞擊時(shi)，可(ke)采用軟橡膠制作底層，半硬橡膠制作面層。


 ⑤. 在真(zhen)空條件下，一般(ban)不采用軟橡膠制作底層。


 ⑥. 在有劇烈(lie)振(zhen)動的場合，不(bu)能使用(yong)橡(xiang)膠(jiao)襯里(li)。


 ⑦. 在同(tong)一(yi)管件(jian)、設備上，不能同(tong)時(shi)用硫化條件(jian)不同(tong)的兩種(zhong)硬橡(xiang)(xiang)膠或軟橡(xiang)(xiang)膠進行橡(xiang)(xiang)膠襯里(li)。


 1. 使用溫度


  硬(ying)橡(xiang)(xiang)膠襯里(li)長期使(shi)用溫度為0～65℃，短(duan)時(shi)間加(jia)熱(re)允許提高(gao)至(zhi)80℃；半硬(ying)橡(xiang)(xiang)膠、軟橡(xiang)(xiang)膠及硬(ying)橡(xiang)(xiang)膠復(fu)合襯里(li)的使(shi)用溫度為-25～75℃，軟橡(xiang)(xiang)膠襯里(li)短(duan)時(shi)間加(jia)熱(re)允許提高(gao)至(zhi)100℃。


  根據目前(qian)資源，天(tian)然橡(xiang)(xiang)膠(jiao)(jiao)(jiao)、順(shun)丁(ding)橡(xiang)(xiang)膠(jiao)(jiao)(jiao)、丁(ding)基(ji)橡(xiang)(xiang)膠(jiao)(jiao)(jiao)等制作軟(ruan)橡(xiang)(xiang)膠(jiao)(jiao)(jiao)襯里，使用(yong)溫(wen)度(du)約(yue)為-60～＋65℃；丁(ding)腈橡(xiang)(xiang)膠(jiao)(jiao)(jiao)、丁(ding)苯橡(xiang)(xiang)膠(jiao)(jiao)(jiao)、乙丙橡(xiang)(xiang)膠(jiao)(jiao)(jiao)等也可在(zai)-30～＋50℃的情況下制作襯里使用(yong)。


  橡膠(jiao)(jiao)的(de)使用壽命與使用溫度有關，溫度過高，會(hui)加速(su)橡膠(jiao)(jiao)的(de)老化，破壞橡膠(jiao)(jiao)與金屬(shu)間(jian)的(de)結合力(li)，導(dao)致(zhi)脫落：溫度過低，橡膠(jiao)(jiao)會(hui)失去彈(dan)性（橡膠(jiao)(jiao)的(de)線脹系數(shu)比金屬(shu)大(da)3倍）。由于(yu)兩種基材收(shou)縮不一(yi)，導(dao)致(zhi)應力(li)集中而拉裂橡膠(jiao)(jiao)層。由于(yu)軟(ruan)橡膠(jiao)(jiao)的(de)彈(dan)性比硬(ying)橡膠(jiao)(jiao)好(hao)，故它的(de)耐寒性也較好(hao)。


2. 使用(yong)壓力


  一般用于(yu)壓(ya)力低于(yu)0.6MPa、真空度不(bu)大于(yu)80kPa的(de)場合。橡膠襯(chen)里的(de)管件(jian)(jian)有彎(wan)頭、三通、四通等(deng)。襯(chen)膠管子與管件(jian)(jian)均應用焊接(jie)法(fa)蘭連接(jie)。
