目前應用的不銹(xiu)鋼，按基體組織大致可分為以下幾類。

1. 奧氏體不銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素(su)體不(bu)銹鋼

    這類鋼在加熱和冷(leng)卻(que)時都不(bu)發(fa)生α?γ相變，始(shi)終保持鐵素體組織，如06Cr11Ti、008Cr27Mo等。

3. 馬氏體不銹鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧(ao)氏體(ti)+鐵素體(ti)雙相不銹鋼(gang)

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀(dian)硬(ying)化型(xing)不銹(xiu)鋼

  具有(you)馬(ma)(ma)氏體十鐵素(su)體的基體再(zai)加(jia)金(jin)屬(shu)化(hua)(hua)合物(wu)強(qiang)化(hua)(hua)相(xiang)的組織；或(huo)者是馬(ma)(ma)氏體基體加(jia)金(jin)屬(shu)化(hua)(hua)合物(wu)強(qiang)化(hua)(hua)相(xiang)的組織，如07Cr17Ni7Al、09Cr17Ni5Mo3N等(deng)鋼。

  為了(le)簡便起見，將(jiang)鐵素體(ti)形成(cheng)(cheng)(cheng)元素折合(he)成(cheng)(cheng)(cheng)鉻的(de)作(zuo)(zuo)用(yong)，將(jiang)奧(ao)氏體(ti)形成(cheng)(cheng)(cheng)元素折合(he)成(cheng)(cheng)(cheng)鎳(nie)的(de)作(zuo)(zuo)用(yong)，而制成(cheng)(cheng)(cheng)鉻當量［Cr］和(he)(he)鎳(nie)當量［Ni］圖，來表(biao)明鋼的(de)實際成(cheng)(cheng)(cheng)分和(he)(he)得到(dao)的(de)組織狀態。

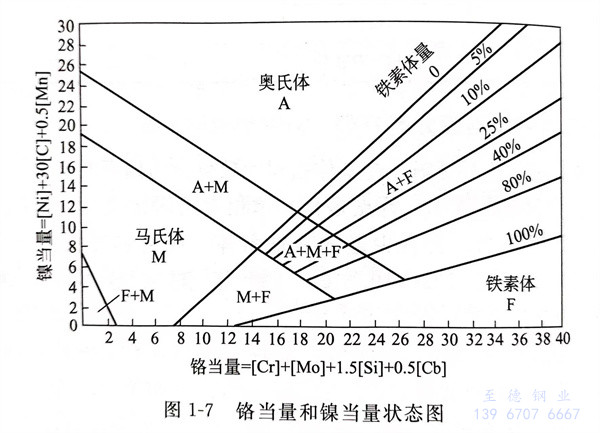

  圖(tu)1-7為鉻當量(liang)和(he)鎳當量(liang)狀態圖(tu)，該圖(tu)適(shi)用于Cr-Ni鋼系統，可以根據(ju)鋼的化學(xue)成(cheng)分換算成(cheng)鉻當量(liang)和(he)鎳當量(liang)，來估計鋼的組(zu)織狀態。
