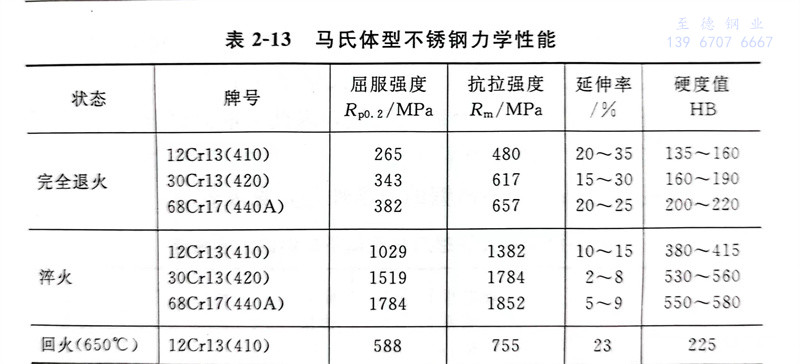

馬氏體型不銹(xiu)鋼(gang)管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從久久99國產精品久久99果凍傳媒:12Cr13（410）不銹鋼管(guan)到高(gao)碳68Cr17（440A）不銹鋼管(guan)，不同熱處理條件相應(ying)的(de)力學性(xing)能，見(jian)表2-13。

  完全(quan)退火是(shi)(shi)從(cong)(cong)變態點以(yi)上(shang)升(sheng)開(kai)始，一般(ban)的(de)(de)是(shi)(shi)從(cong)(cong)800～900℃緩慢地冷(leng)(leng)(leng)卻(que)下(xia)來。含碳量(liang)越(yue)高(gao)(gao)(gao)則其(qi)強度(du)也越(yue)高(gao)(gao)(gao)。淬(cui)火一般(ban)情況下(xia)是(shi)(shi)從(cong)(cong)925～1070℃開(kai)始快速冷(leng)(leng)(leng)卻(que)，因為(wei)其(qi)淬(cui)火性(xing)好，無論是(shi)(shi)油冷(leng)(leng)(leng)還是(shi)(shi)水冷(leng)(leng)(leng)都可以(yi)充分硬(ying)化。但淬(cui)火溫(wen)度(du)過高(gao)(gao)(gao)時，殘留(liu)的(de)(de)奧氏體就多，回(hui)(hui)火以(yi)后的(de)(de)強度(du)降低。12Cr13（410）不銹(xiu)鋼(gang)管的(de)(de)淬(cui)火條(tiao)件與(yu)力學(xue)(xue)性(xing)能的(de)(de)關系如圖(tu)2-3所示。淬(cui)火狀態下(xia)的(de)(de)殘留(liu)變形大，金相組(zu)織不穩定(ding)，所以(yi)淬(cui)火后要(yao)(yao)進行回(hui)(hui)火處理，力學(xue)(xue)性(xing)能依回(hui)(hui)火溫(wen)度(du)的(de)(de)不同而變化。回(hui)(hui)火時一定(ding)要(yao)(yao)避開(kai)400～550℃這個脆(cui)化區域，因此一般(ban)只進行250℃的(de)(de)低溫(wen)回(hui)(hui)火或700℃左右的(de)(de)高(gao)(gao)(gao)溫(wen)回(hui)(hui)火。

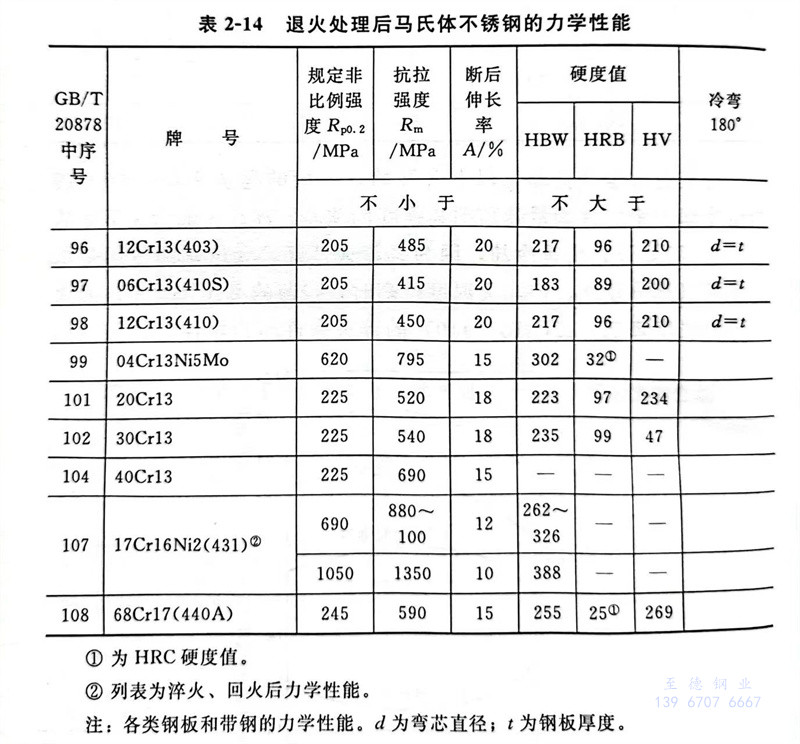

 退火處理后馬氏體不銹鋼管的(de)力學性能，見表(biao)2-14。

      ①. 為(wei)HRC硬度值(zhi)。

      ②. 列表為(wei)淬火(huo)、回火(huo)后力學性(xing)能。

  注：各類鋼(gang)板(ban)和帶鋼(gang)的(de)力學(xue)性能。d為(wei)彎芯(xin)直徑；t為(wei)鋼(gang)板(ban)厚度。

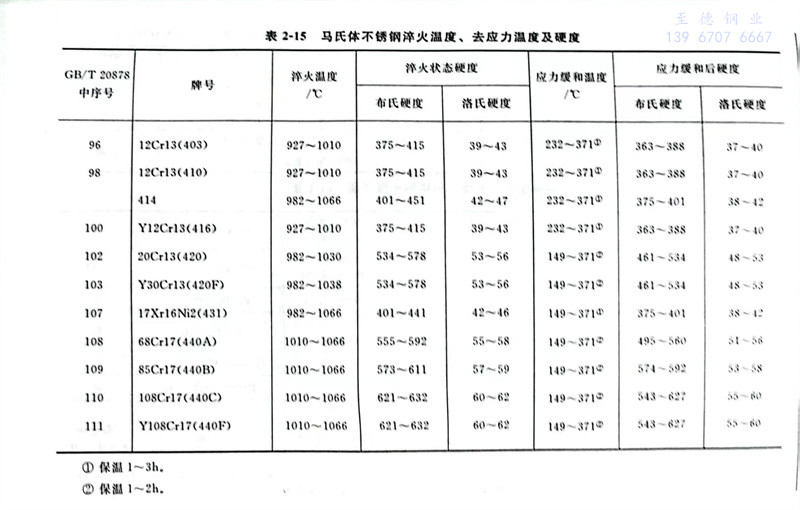

 馬(ma)氏體不銹(xiu)鋼(gang)淬火溫(wen)度、去應力(li)溫(wen)度及硬度，見表2-15。
