凡是應力和腐蝕介質共同作用引起的斷裂，稱為應力腐蝕破壞。一般所說的應力腐蝕是一種較為復雜的現象。當應力不存在時，腐蝕十分微小；而施加應力經過一段時間后，金屬會在腐蝕并不嚴重的情況下發生脆斷。這類應力(li)腐蝕斷(duan)裂有如下三個共同特征。
①. 應(ying)力必須(xu)是拉伸(shen)的(de)，拉伸(shen)應(ying)力愈大(da)，則斷裂時(shi)間(jian)愈短。

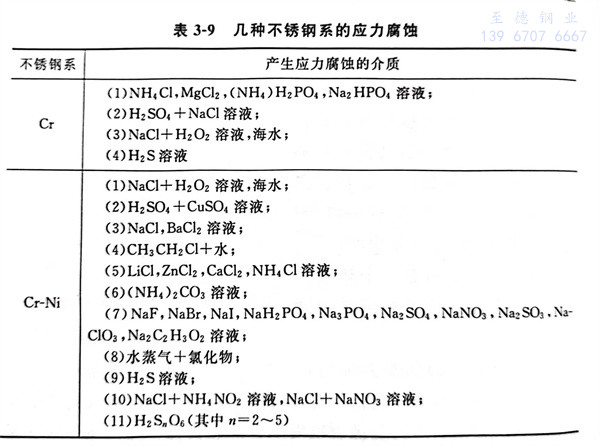

②. 腐蝕介質是特定的，只有某些金屬與介質的組合才會產生應力腐蝕斷裂，例如，黃銅的氨脆、鍋爐鋼的堿脆、低碳鋼的硝脆、高強度鋼的氫脆、奧氏體不銹鋼管的氯脆等。使不銹鋼產生應力腐蝕的介質和金屬的組合例子，列于表3-9。
③. 斷(duan)裂速度(du)(du)（0.001～0.3cm／h）遠大于沒有應力時的腐蝕破壞速度(du)(du)，但(dan)又小于單純的力學斷(duan)裂速度(du)(du)，斷(duan)口屬于脆斷(duan)型。
應(ying)力(li)腐蝕裂紋是在(zai)奧氏體不銹鋼管中，在(zai)焊接部分等的殘余(yu)應(ying)力(li)和特定(ding)的腐蝕條件下發生的應(ying)力(li)腐蝕裂紋（SCC）。
奧氏體(ti)型不銹鋼雖然具有(you)優越的(de)(de)(de)耐(nai)腐(fu)蝕(shi)(shi)(shi)性，但是(shi)，在特定的(de)(de)(de)腐(fu)蝕(shi)(shi)(shi)條件(jian)下(xia)，易發(fa)生(sheng)應(ying)力(li)(li)腐(fu)蝕(shi)(shi)(shi)裂紋（SCC）。應(ying)力(li)(li)腐(fu)蝕(shi)(shi)(shi)裂紋是(shi)由拉伸(shen)應(ying)力(li)(li)和腐(fu)蝕(shi)(shi)(shi)兩種因素(su)共(gong)同作用(yong)而引起的(de)(de)(de)斷(duan)裂狀腐(fu)蝕(shi)(shi)(shi)。一般情況是(shi)在含有(you)氯離子(zi)（Cl-）的(de)(de)(de)環境中，處于(yu)拉伸(shen)應(ying)力(li)(li)狀態下(xia)發(fa)生(sheng)的(de)(de)(de)。

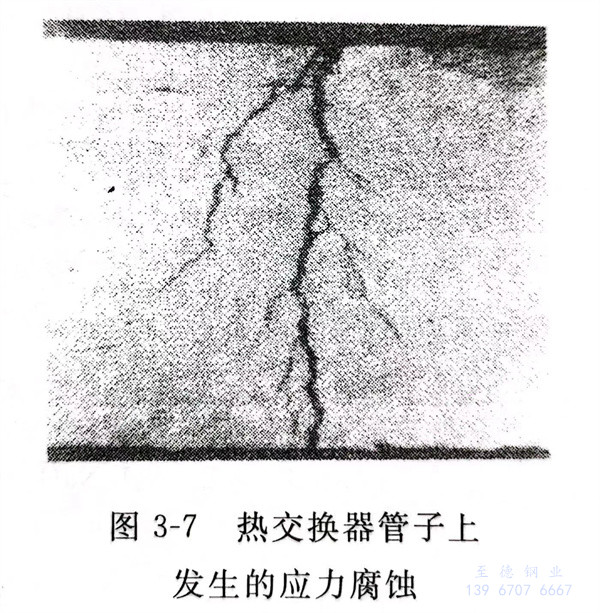

圖3-7顯(xian)示的是一個熱(re)交換(huan)器用不銹(xiu)鋼管，發生的應(ying)力(li)腐(fu)蝕開(kai)裂的實例。
不銹鋼(gang)管的表(biao)面(mian)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)分為活(huo)(huo)性(xing)(xing)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)、活(huo)(huo)化(hua)(hua)鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)、鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)及過(guo)鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)四種，參看圖1-5不銹鋼(gang)的極(ji)化(hua)(hua)曲線。應(ying)力(li)(li)(li)(li)腐(fu)蝕(shi)裂(lie)紋發生在(zai)(zai)(zai)活(huo)(huo)性(xing)(xing)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)、活(huo)(huo)性(xing)(xing)鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)及過(guo)鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)三種情況(kuang)下，尤(you)其是在(zai)(zai)(zai)中(zhong)(zhong)性(xing)(xing)（介(jie)質）附近的鈍(dun)(dun)化(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)態(tai)中(zhong)(zhong)，引(yin)起的比(bi)較多。在(zai)(zai)(zai)活(huo)(huo)性(xing)(xing)態(tai)中(zhong)(zhong)的應(ying)力(li)(li)(li)(li)腐(fu)蝕(shi)裂(lie)紋是不銹鋼(gang)表(biao)面(mian)腐(fu)蝕(shi)。在(zai)(zai)(zai)應(ying)力(li)(li)(li)(li)造成(cheng)的局部(bu)破壞部(bu)位上，陽極(ji)溶解快速進(jin)行成(cheng)為裂(lie)紋狀(zhuang)(zhuang)(zhuang)(zhuang)(zhuang)，當有(you)氯離(li)子（Cl-）存(cun)在(zai)(zai)(zai)時(shi)(shi)，才(cai)會促(cu)進(jin)陽極(ji)溶解。在(zai)(zai)(zai)中(zhong)(zhong)性(xing)(xing)附近的鈍(dun)(dun)化(hua)(hua)中(zhong)(zhong)，在(zai)(zai)(zai)不銹鋼(gang)表(biao)面(mian)鈍(dun)(dun)化(hua)(hua)薄膜(mo)發生嚴重破壞時(shi)(shi)，應(ying)力(li)(li)(li)(li)腐(fu)蝕(shi)裂(lie)紋反(fan)而不發生，只有(you)在(zai)(zai)(zai)氯離(li)子（Cl-）存(cun)在(zai)(zai)(zai)的鈍(dun)(dun)化(hua)(hua)薄膜(mo)被破壞，進(jin)行局部(bu)的陽極(ji)溶解，由于應(ying)力(li)(li)(li)(li)存(cun)在(zai)(zai)(zai)使(shi)之發生并傳播，就(jiu)會產生應(ying)力(li)(li)(li)(li)腐(fu)蝕(shi)裂(lie)紋。斷裂(lie)是在(zai)(zai)(zai)應(ying)力(li)(li)(li)(li)垂直角(jiao)方向上發生的，一般是邊產生邊發展(zhan)。作為使(shi)用環境(jing)(jing)來講，幾乎全(quan)部(bu)是發生在(zai)(zai)(zai)所(suo)有(you)氯離(li)子（Cl-）環境(jing)(jing)中(zhong)(zhong)。其他如高濃度的堿或酸也會引(yin)起應(ying)力(li)(li)(li)(li)腐(fu)蝕(shi)裂(lie)紋。表(biao)3-9列出(chu)了(le)幾種不銹鋼(gang)系列產生應(ying)力(li)(li)(li)(li)腐(fu)蝕(shi)的介(jie)質。
不銹鋼管(guan)只有(you)在鈍(dun)化狀態下才是(shi)耐(nai)腐蝕的，它(ta)有(you)最小的腐蝕電(dian)流，腐蝕速(su)度很小。

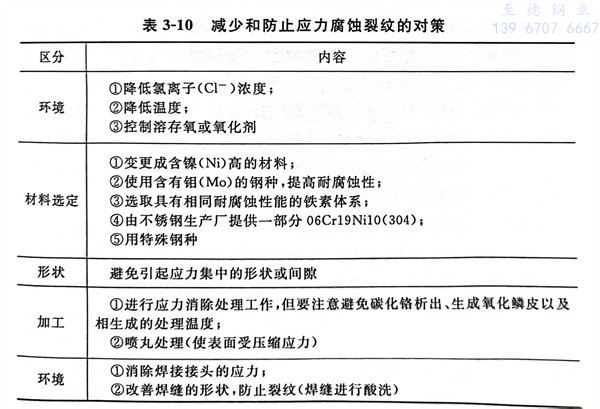

溫(wen)度對其影(ying)響很大(da)，溫(wen)度越高則應(ying)(ying)力腐(fu)蝕裂(lie)紋(wen)越容易發生。在實際環境中，在70℃以下的應(ying)(ying)力腐(fu)蝕裂(lie)紋(wen)的實例幾乎沒有，如圖(tu)3-8所示。這里所說的應(ying)(ying)力，包括操作(zuo)時(shi)的動作(zuo)應(ying)(ying)力、熱(re)應(ying)(ying)力、裝置(zhi)的約束應(ying)(ying)力、冷加(jia)工以及焊接時(shi)的殘余應(ying)(ying)力等(deng)。減少和(he)防止應(ying)(ying)力腐(fu)蝕裂(lie)紋(wen)的對策列于表3-10。
