一、疏水閥前異徑管的配管設計

  ①. 同(tong)心為(wei)(wei)同(tong)一中(zhong)心軸(zhou)的(de)位置，偏心為(wei)(wei)小頭的(de)中(zhong)心軸(zhou)位置大頭為(wei)(wei)偏離小頭中(zhong)心軸(zhou)。

  ②. 當大(da)小(xiao)頭布(bu)置在疏(shu)水閥前的(de)立管上時(shi)，用同心的(de)，防(fang)止阻(zu)力(li)大(da)。

  ③. 當大小頭布置在疏水(shui)(shui)閥(fa)前的(de)水(shui)(shui)平管上時，用底平偏心(xin)的(de)，防止同心(xin)的(de)造成積液。

二、泵入口前異徑管的配(pei)管設計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異(yi)徑管(guan)與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業(ye)金屬管(guan)道設計(ji)規范》、API RP686《機械(xie)裝(zhuang)置和(he)裝(zhuang)置設計(ji)的推薦實施(shi)規程》規定：離心泵(beng)入口(kou)(kou)處水平的偏心異(yi)(yi)徑管(guan)一般(ban)采用頂平布置，但在異(yi)(yi)徑管(guan)與向上彎的彎頭直接(jie)連(lian)接(jie)的情況下，可采用底(di)平布置。異(yi)(yi)徑管(guan)應靠近泵(beng)入口(kou)(kou)。

三、其他(ta)位置異徑管(guan)的配(pei)管(guan)設計(ji)

  ①. 管廊上水平管道變徑(jing)連(lian)接(jie)，如(ru)無特殊要求，一般應選(xuan)用底平偏心異徑(jing)管。

  ②. 垂直管(guan)上宜(yi)選用同(tong)心(xin)異(yi)徑管(guan)。

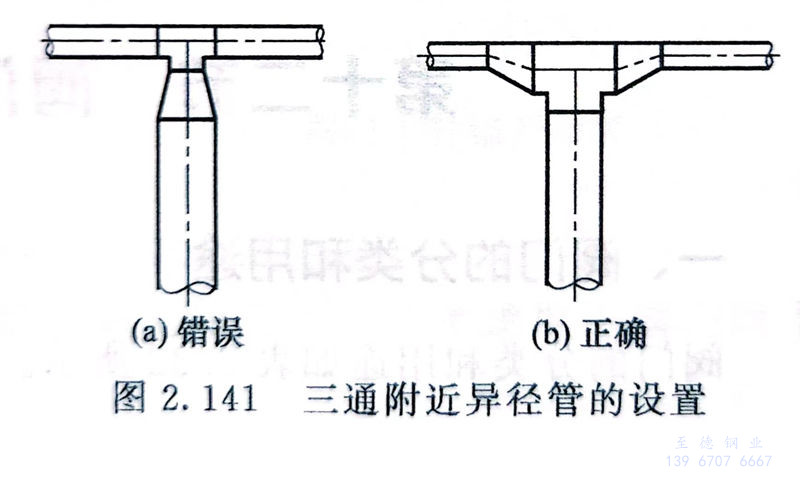

  ③. 在(zai)三(san)通附近設置異(yi)(yi)徑管(guan)時，對于匯流(liu)三(san)通，異(yi)(yi)徑管(guan)應(ying)布(bu)置在(zai)匯流(liu)前的(de)(de)管(guan)道(dao)上；對于分流(liu)三(san)通，異(yi)(yi)徑管(guan)應(ying)布(bu)置在(zai)分流(liu)后的(de)(de)管(guan)道(dao)上，見(jian)圖2.141。

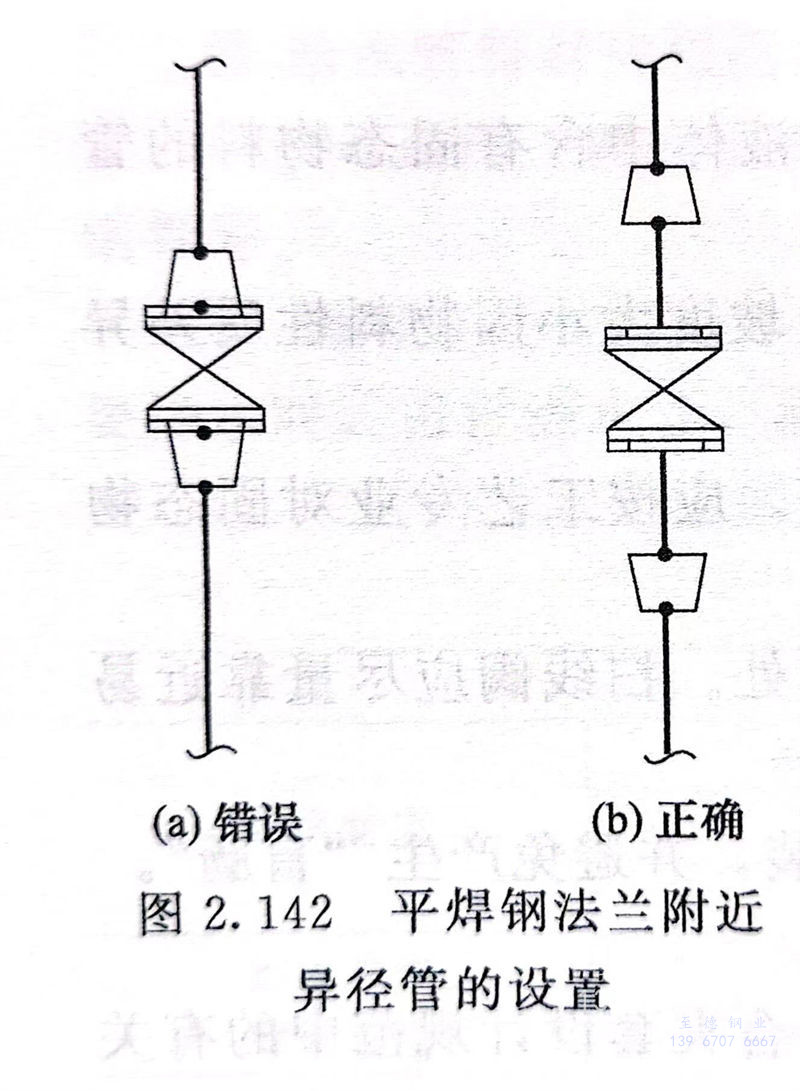

  ④. 平焊鋼法蘭(lan)不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四(si)、調節閥兩側(ce)管道上的(de)異徑管的(de)配(pei)管設計

  ①. 調(diao)節閥(fa)兩側管(guan)道上的(de)異徑管(guan)應緊(jin)靠調(diao)節閥(fa)。

  ②. 調節(jie)閥(fa)兩側管道上的異徑管宜采用底平布置(zhi)。
