1. 管道過濾(lv)器的作用及適用范圍
管道過(guo)(guo)濾器是輸(shu)送介質(zhi)管道上不可缺少的(de)一種(zhong)裝置，是清除流體(ti)中固(gu)體(ti)雜(za)質(zhi)的(de)管道附件(jian)，用以保護工藝(yi)設(she)備與特殊管件(jian)（如壓縮(suo)機、泵、燃油噴嘴、疏水(shui)閥等），防(fang)止雜(za)物進入(ru)設(she)備、管件(jian)損壞部件(jian)或堵塞管件(jian)影響正常生產運行，起到穩(wen)定(ding)工藝(yi)過(guo)(guo)程、保障安(an)全生產的(de)作用。當流體(ti)流過(guo)(guo)安(an)裝有一定(ding)規(gui)格(ge)濾網的(de)濾筒(tong)后(hou)，其雜(za)質(zhi)被(bei)阻(zu)擋，當需要(yao)清洗時，只要(yao)將可拆(chai)卸的(de)濾筒(tong)取(qu)出，處理(li)后(hou)重新裝入(ru)即(ji)可。
2. 管道過濾器的分類
①. 按用途(tu)分類(lei)
a. 永(yong)久性過濾器
與所保護的(de)(de)設(she)備一同(tong)(tong)投(tou)入正常運行，滿足工藝(yi)系統專業(ye)工程(cheng)設(she)計(ji)的(de)(de)要求。永(yong)久性過濾器的(de)(de)器體材料(liao)應相當于同(tong)(tong)一用途的(de)(de)管(guan)道(dao)材料(liao)。永(yong)久性過濾器按結構(gou)形式(shi)(shi)可分為(wei)網式(shi)(shi)、線隙式(shi)(shi)、燒結式(shi)(shi)、磁濾式(shi)(shi)等。網式(shi)(shi)永(yong)久性過濾器濾網的(de)(de)有效面積不得小于操(cao)作管(guan)道(dao)橫截面積的(de)(de)3倍(bei)。
b. 臨時(shi)性(xing)過(guo)濾器
僅在開工試運轉或停車(che)較久后(hou)(hou)開車(che)時(shi)(shi)使用(yong)，初始操作(zuo)完畢后(hou)(hou)可(ke)拆除。臨(lin)(lin)(lin)時(shi)(shi)性(xing)過濾(lv)器(qi)(qi)(qi)濾(lv)網的(de)(de)有效面積不得小于操作(zuo)管(guan)道橫截面積的(de)(de)2倍，臨(lin)(lin)(lin)時(shi)(shi)性(xing)過濾(lv)器(qi)(qi)(qi)材(cai)料(liao)，一般(ban)采用(yong)碳鋼，如物(wu)料(liao)有嚴格(ge)要求，可(ke)考慮(lv)選用(yong)特殊材(cai)質。臨(lin)(lin)(lin)時(shi)(shi)性(xing)過濾(lv)器(qi)(qi)(qi)按結構可(ke)分為平板型、籃式(shi)(shi)、T形(xing)、Y形(xing)等。平板（多孔）型通常用(yong)于離心泵的(de)(de)吸入管(guan)道上(shang)，籃式(shi)(shi)、T形(xing)、Y形(xing)通常用(yong)于往復式(shi)(shi)壓縮機或油類等黏(nian)度較大的(de)(de)液體(ti)的(de)(de)吸入管(guan)道上(shang)。臨(lin)(lin)(lin)時(shi)(shi)性(xing)過濾(lv)器(qi)(qi)(qi)一般(ban)選用(yong)100孔／c㎡的(de)(de)濾(lv)網。
②. 按結構分(fen)類
a. 網式過(guo)濾器
網式過濾器在化工裝置中應用較為普遍，可作為臨時性過濾器或永久性過濾器設于離心泵、齒輪泵、螺桿泵、蒸汽往復泵及工業爐燃料噴嘴之前。用于泵前的網孔數一般為144～256孔／c㎡，按泵和噴嘴產品資料要求來定。網孔數最大可達400孔/c㎡。網式過濾器有SY型、ST型、SC型、SD型等，其外殼可以是鑄鐵、碳鋼、低合金鋼、不銹鋼或其他材料，濾網可分為銅絲網或不銹鋼絲網。特殊情況還可與制造廠商定材質。
b. 藍式過濾器

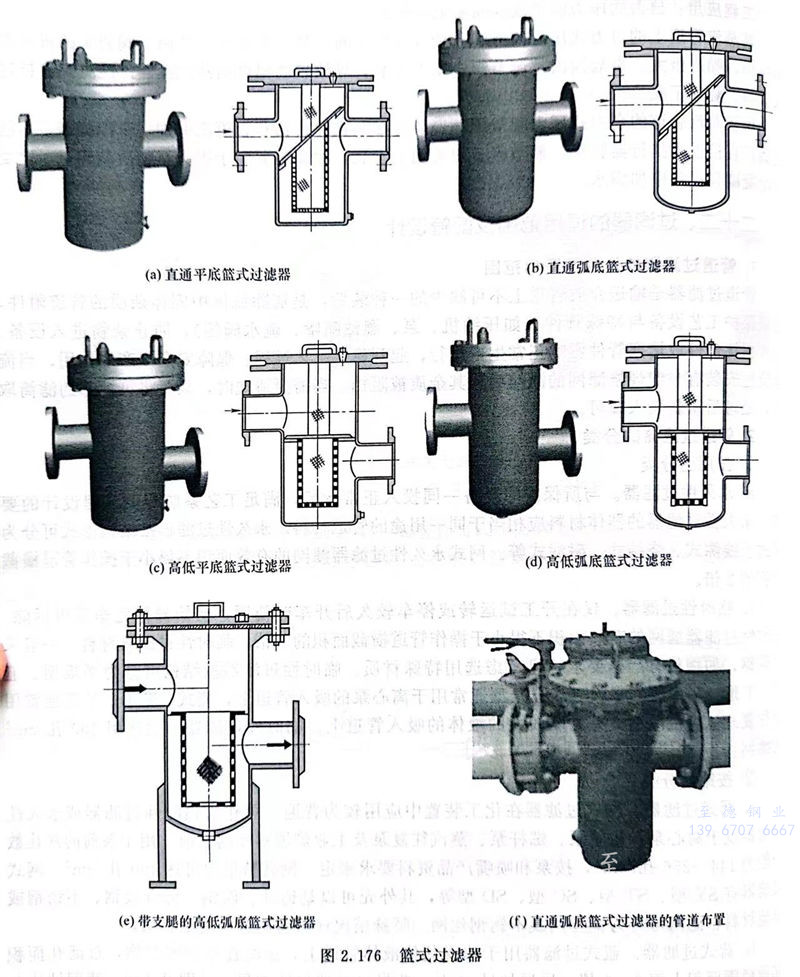

藍式(shi)(shi)過(guo)(guo)濾(lv)(lv)(lv)器用于(yu)油或其他液體管(guan)(guan)道上，過(guo)(guo)濾(lv)(lv)(lv)管(guan)(guan)道里的(de)雜物，過(guo)(guo)濾(lv)(lv)(lv)孔面(mian)積比通徑管(guan)(guan)面(mian)積大于(yu)2～3倍，遠遠超過(guo)(guo)Y形(xing)、T形(xing)過(guo)(guo)濾(lv)(lv)(lv)器過(guo)(guo)濾(lv)(lv)(lv)面(mian)積，見(jian)圖2.176。濾(lv)(lv)(lv)網結構與(yu)其他過(guo)(guo)濾(lv)(lv)(lv)網不一樣(yang)，因形(xing)狀像籃(lan)子，故名(ming)籃(lan)式(shi)(shi)過(guo)(guo)濾(lv)(lv)(lv)器。籃(lan)式(shi)(shi)過(guo)(guo)濾(lv)(lv)(lv)器主(zhu)要由接管(guan)(guan)、筒體、濾(lv)(lv)(lv)籃(lan)、法(fa)蘭(lan)、法(fa)蘭(lan)蓋及緊固件等(deng)組成。安裝(zhuang)在管(guan)(guan)道上能除去流體中的(de)較大固體雜質。
c. T形過濾器

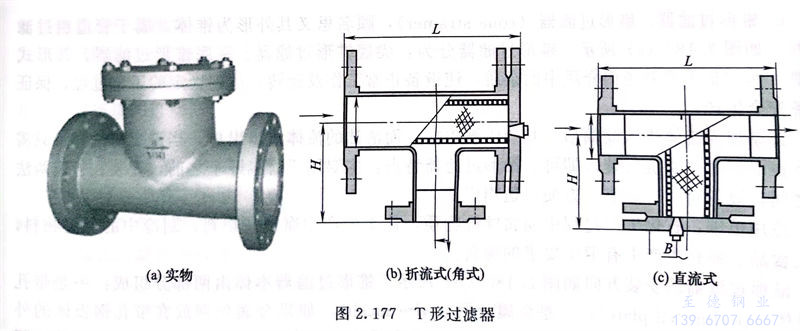

T形(xing)(xing)過(guo)(guo)濾(lv)器(qi)外形(xing)(xing)上(shang)像字(zi)母“T”，因(yin)此，稱為(wei)T形(xing)(xing)過(guo)(guo)濾(lv)器(qi)。T形(xing)(xing)過(guo)(guo)濾(lv)器(qi)是除(chu)去液(ye)體(ti)中(zhong)少量(liang)固體(ti)顆粒的小型設備(bei)，可保護設備(bei)的正(zheng)常(chang)工(gong)作(zuo)。當(dang)流(liu)體(ti)進入(ru)通過(guo)(guo)置有一定規(gui)格(ge)濾(lv)網的濾(lv)筒(tong)后(hou)，其雜質被阻擋，而清潔的濾(lv)液(ye)則(ze)由過(guo)(guo)濾(lv)器(qi)出(chu)口排出(chu)，當(dang)需要清洗時(shi)，只要將可拆(chai)卸(xie)的濾(lv)筒(tong)取出(chu)，處理后(hou)重(zhong)新裝(zhuang)入(ru)即可。T形(xing)(xing)過(guo)(guo)濾(lv)器(qi)見圖(tu)2.177。
原則上過(guo)(guo)(guo)濾(lv)(lv)器的(de)進(jin)、出口通徑不應小于相配套(tao)的(de)泵的(de)進(jin)口通徑，一般與進(jin)口管路口徑一致(zhi)。過(guo)(guo)(guo)濾(lv)(lv)器的(de)材(cai)質一般選擇與所連(lian)接的(de)工藝管道材(cai)質相同，對(dui)于不同的(de)服(fu)役條件可(ke)考(kao)慮選擇鑄鐵、碳鋼、低合金(jin)鋼或不銹(xiu)鋼材(cai)質的(de)過(guo)(guo)(guo)濾(lv)(lv)器。
T形過濾器適(shi)合物(wu)料：化(hua)工(gong)、石油化(hua)工(gong)生(sheng)(sheng)產中的(de)弱腐(fu)蝕性物(wu)料，如水(shui)、氨、油品(pin)(pin)、烴(jing)類等；化(hua)工(gong)生(sheng)(sheng)產的(de)腐(fu)蝕性物(wu)料，如燒(shao)堿(jian)、純堿(jian)、濃稀硫酸(suan)(suan)、碳酸(suan)(suan)、醋(cu)酸(suan)(suan)等；制(zhi)冷(leng)中的(de)低(di)溫物(wu)料，如液甲烷、液氨、液氧及各種制(zhi)冷(leng)劑；輕工(gong)食品(pin)(pin)、制(zhi)藥生(sheng)(sheng)產中有衛(wei)生(sheng)(sheng)要求的(de)物(wu)料，如啤(pi)酒、飲料、乳制(zhi)品(pin)(pin)、糧漿醫藥用品(pin)(pin)等。
d. Y形過(guo)濾器(qi)

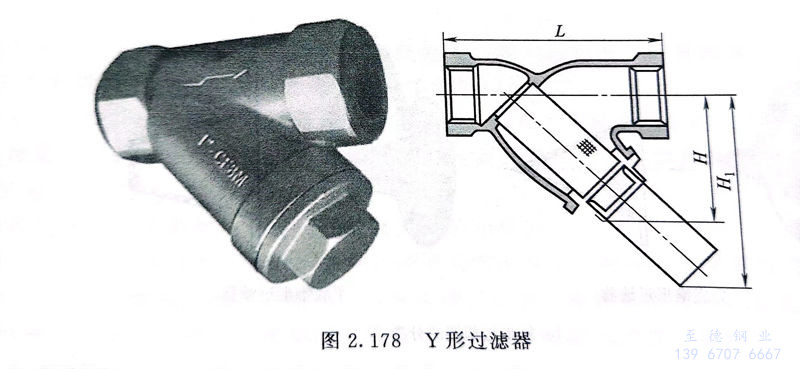

Y形過濾器（圖(tu)2.178）屬于(yu)管(guan)(guan)道粗過濾器系列，一端(duan)是使(shi)(shi)液態(tai)流體(ti)(ti)等流質(zhi)經(jing)過，一端(duan)是沉淀廢棄物、雜(za)質(zhi)，可用(yong)于(yu)氣體(ti)(ti)或其(qi)他介質(zhi)大(da)顆粒物過濾，安(an)裝在管(guan)(guan)道上(shang)能(neng)除(chu)去流體(ti)(ti)中的較(jiao)大(da)固體(ti)(ti)雜(za)質(zhi)，使(shi)(shi)機(ji)器設備（包(bao)括壓縮機(ji)、泵等）、儀表(biao)能(neng)正常(chang)工作(zuo)和運轉，達到穩定工藝(yi)過程，保障安(an)全(quan)生產。
Y形(xing)過(guo)濾(lv)器(qi)(qi)的(de)(de)(de)進(jin)(jin)、出口(kou)通徑(jing)不(bu)應小于(yu)相配套(tao)的(de)(de)(de)泵的(de)(de)(de)進(jin)(jin)口(kou)通徑(jing)，一(yi)般與進(jin)(jin)口(kou)管(guan)路口(kou)徑(jing)一(yi)致。Y形(xing)過(guo)濾(lv)器(qi)(qi)孔目數的(de)(de)(de)選擇，主要(yao)考慮需攔截(jie)(jie)的(de)(de)(de)雜質(zhi)粒徑(jing)，依(yi)據介質(zhi)流程工藝要(yao)求而(er)定。各種規(gui)(gui)格絲(si)網可(ke)攔截(jie)(jie)的(de)(de)(de)粒徑(jing)尺(chi)寸可(ke)以查標準規(gui)(gui)范(fan)上的(de)(de)(de)“濾(lv)網規(gui)(gui)格”進(jin)(jin)行選用。過(guo)濾(lv)器(qi)(qi)的(de)(de)(de)材質(zhi)一(yi)般選擇與所連接的(de)(de)(de)工藝管(guan)道材質(zhi)相同，對于(yu)不(bu)同的(de)(de)(de)服役條件可(ke)考慮選擇鑄鐵(tie)、碳鋼、低合金(jin)鋼或不(bu)銹鋼等材質(zhi)的(de)(de)(de)過(guo)濾(lv)器(qi)(qi)。
Y形過濾器適合物(wu)(wu)料(liao)(liao)：化(hua)(hua)工(gong)、石油(you)化(hua)(hua)工(gong)生產(chan)中(zhong)的(de)弱腐蝕性物(wu)(wu)料(liao)(liao)，如水(shui)、氨、油(you)品、烴類等(deng)(deng)；化(hua)(hua)工(gong)生產(chan)的(de)腐蝕性物(wu)(wu)料(liao)(liao)，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等(deng)(deng)；制(zhi)冷(leng)中(zhong)的(de)低溫物(wu)(wu)料(liao)(liao)，如液(ye)甲烷、液(ye)氨、液(ye)氧及各種制(zhi)冷(leng)劑；輕工(gong)食品、制(zhi)藥(yao)生產(chan)中(zhong)有衛(wei)生要求(qiu)的(de)物(wu)(wu)料(liao)(liao)，如啤酒、飲料(liao)(liao)、乳(ru)制(zhi)品、糧漿醫藥(yao)用品等(deng)(deng)。

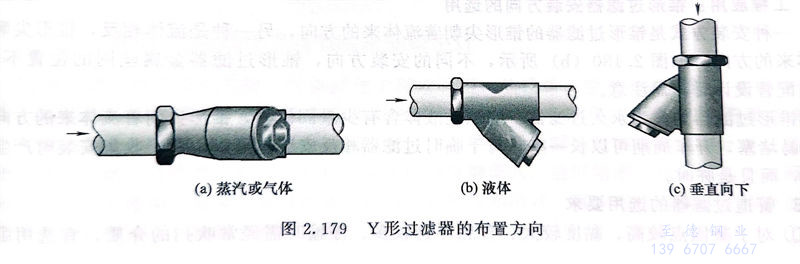

Y形(xing)過濾器可(ke)以水平安(an)裝或垂直(zhi)向下安(an)裝，見圖2.179。
e. 錐(zhui)形過濾器

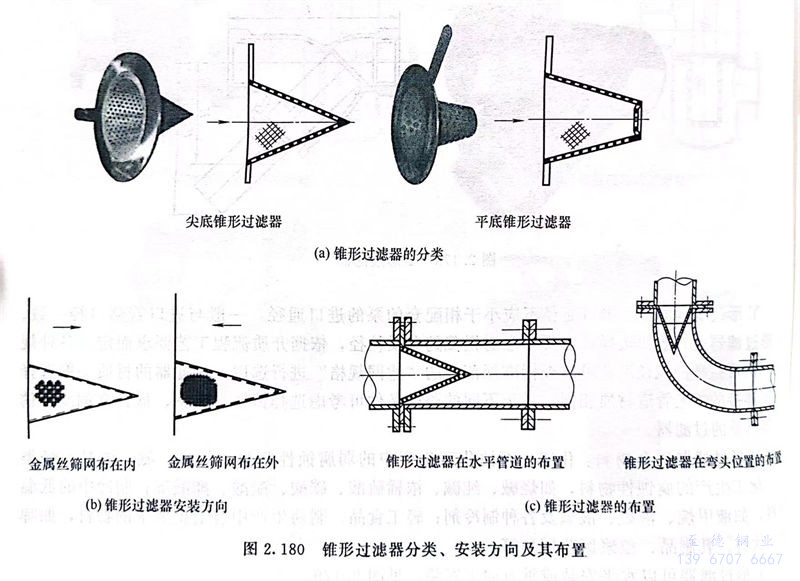

錐形(xing)(xing)過(guo)(guo)濾(lv)(lv)器（cone strainer），顧名(ming)思(si)義(yi)其(qi)外形(xing)(xing)為錐體，屬于管(guan)道粗過(guo)(guo)濾(lv)(lv)系列。如圖2.180（a）所(suo)示，錐形(xing)(xing)過(guo)(guo)濾(lv)(lv)器分(fen)為：尖底(di)錐形(xing)(xing)過(guo)(guo)濾(lv)(lv)器、平底(di)錐形(xing)(xing)過(guo)(guo)濾(lv)(lv)器。其(qi)形(xing)(xing)式簡單，作用是(shi)去除管(guan)道內介質中的(de)雜質，使設備正(zheng)常工(gong)作及運轉，達到穩定的(de)工(gong)藝(yi)過(guo)(guo)程，保證(zheng)設備安全生產。
其原理為(wei)流(liu)體(ti)進(jin)入濾筒后(hou)，其雜質被(bei)阻攔，而清潔的流(liu)體(ti)流(liu)出出口，當需要清洗時，只(zhi)需卸下錐(zhui)形濾筒，清洗后(hou)裝(zhuang)入即可。錐(zhui)形過濾器特點：主要用(yong)于管線開車(che)之前，安(an)裝(zhuang)在管道兩法蘭之間，設備簡單、可靠、方便(bian)，適用(yong)廣泛。
適用范圍：石(shi)化生產(chan)(chan)過程中弱腐(fu)蝕性(xing)物質，化工生產(chan)(chan)中腐(fu)蝕性(xing)物料(liao)，制冷中的(de)低溫物料(liao)，輕工食品、制藥生產(chan)(chan)中有衛生要求(qiu)的(de)物料(liao)。
錐形(xing)過濾(lv)器的(de)(de)安(an)裝方向(xiang)如圖2.180（b）所示(shi)。錐形(xing)過濾(lv)器本體由(you)兩部(bu)分組成：一是帶孔鋼(gang)板(ban)體（perforated plate），二是金(jin)屬絲網(wang)（wire mesh），如果金(jin)屬絲網(wang)放在帶孔鋼(gang)板(ban)體的(de)(de)外面，則流(liu)向(xiang)應(ying)該是由(you)外向(xiang)內；如果金(jin)屬絲網(wang)放在帶孔鋼(gang)板(ban)體里面，則流(liu)向(xiang)是由(you)內向(xiang)外。圖2.180（c）所示(shi)的(de)(de)是錐形(xing)過濾(lv)器的(de)(de)布置(zhi)。
工程應用：錐形過濾(lv)器(qi)安裝方向的選用
一(yi)種(zhong)安裝方式是(shi)錐形過濾器的(de)錐形尖(jian)朝著流體來(lai)的(de)方向，另一(yi)種(zhong)是(shi)流體相反，錐形尖(jian)順著流體來(lai)的(de)方向，如圖2.180（b）所示，不(bu)同(tong)的(de)安裝方向，錐形過濾器金(jin)屬絲網(wang)的(de)位(wei)置(zhi)不(bu)同(tong)，安裝配管設計時(shi)，需注意(yi)。
錐形過濾器如作(zuo)為永久(jiu)過濾器，應(ying)該是(shi)液體(ti)含有(you)少量固(gu)體(ti)物(wu)，錐形尖朝著流體(ti)來的方向(xiang)安(an)裝不易堵塞，開車周期(qi)可以長(chang)一些。對(dui)于(yu)臨時過濾器相反安(an)裝也(ye)可以，便于(yu)收集安(an)裝時產生的雜物(wu)，而且(qie)是(shi)臨時。
3. 管道過(guo)濾器的選用要求
①. 對于凝(ning)固點較(jiao)高(gao)、黏度較(jiao)大、含懸浮物較(jiao)多、停輸(shu)時(shi)需經常(chang)吹掃的介質(zhi)，宜(yi)選用(yong)臥式安裝的反沖洗過(guo)濾(lv)器。
②. 對(dui)固(gu)體雜質(zhi)含量較多、黏度較大的(de)介質(zhi)，宜選(xuan)用籃(lan)式過(guo)濾器。
③. 對(dui)易(yi)燃、易(yi)爆(bao)、有毒的(de)(de)介質，宜(yi)采用(yong)對(dui)焊連接的(de)(de)過濾器，當直徑(jing)小于DN40時(shi)，宜(yi)采用(yong)承插焊連接的(de)(de)過濾器。
④. 介(jie)質(zhi)流向有90°變(bian)化處宜選用(yong)折流式T形(xing)過濾器。
⑤. 設置在泵入口管道上(shang)的臨(lin)時性過濾器，宜選用錐形(xing)過濾器。
⑥. 管道直徑小于(yu)DN400時，宜(yi)選(xuan)用Y形及T形過濾器；管道直徑大于(yu)或等于(yu)DN400時，宜(yi)選(xuan)用籃式過濾器。
4. 管道過濾器的布置
①. 機泵入口(kou)均應安裝(zhuang)(zhuang)過濾器(qi)。過濾器(qi)的安裝(zhuang)(zhuang)位置應靠近被保(bao)護(hu)的設(she)備。
②. 折流式（角式）T形過濾器(qi)必須安(an)(an)(an)裝(zhuang)在管(guan)(guan)道90°拐彎的(de)場合。直(zhi)通式T形過濾器(qi)必須安(an)(an)(an)裝(zhuang)在管(guan)(guan)道的(de)直(zhi)管(guan)(guan)上(shang)，安(an)(an)(an)裝(zhuang)在立管(guan)(guan)上(shang)時(shi)，應(ying)考慮方便濾網(wang)的(de)抽出(chu)；安(an)(an)(an)裝(zhuang)在水平管(guan)(guan)時(shi)，濾網(wang)抽出(chu)方向(xiang)應(ying)向(xiang)下。Y形過濾器(qi)安(an)(an)(an)裝(zhuang)在水平管(guan)(guan)道上(shang)時(shi)，濾網(wang)抽出(chu)方向(xiang)應(ying)向(xiang)下，并應(ying)考慮Y形過濾器(qi)抽芯的(de)空間。
③. 安裝在立管上的(de)泵入(ru)(ru)口過(guo)濾(lv)器，為降低(di)泵入(ru)(ru)口閥門的(de)高度，可采用(yong)異徑過(guo)濾(lv)器。Y形過(guo)濾(lv)器安裝在介質自下(xia)向上的(de)垂直管道(dao)上時，應選用(yong)反流式。
④. 壓縮機(ji)入口管(guan)道(dao)上應裝過濾器(qi)(qi)或可拆卸短節，以便開車前(qian)安裝臨時(shi)過濾器(qi)(qi)和清掃管(guan)道(dao)。
⑤. 過濾(lv)器上(shang)下游可根據(ju)工藝(yi)生產的需要(yao)(yao)設置(zhi)壓(ya)(ya)差計或(huo)壓(ya)(ya)力(li)表，以(yi)判斷(duan)堵塞(sai)情(qing)況，并(bing)應按工藝(yi)需要(yao)(yao)配置(zhi)反吹清洗管道。
⑥. 管道配(pei)管時(shi)應(ying)考慮(lv)永久(jiu)和臨時(shi)過濾器的(de)安裝(zhuang)和拆除。
⑦. 管(guan)道(dao)過(guo)(guo)(guo)(guo)濾(lv)器(qi)對(dui)管(guan)道(dao)設(she)(she)(she)計要求(qiu)。裝有(you)過(guo)(guo)(guo)(guo)濾(lv)器(qi)的管(guan)道(dao)在(zai)工作(zuo)時(shi)可分為(wei)間斷(duan)操(cao)作(zuo)與(yu)連續(xu)操(cao)作(zuo)。間斷(duan)操(cao)作(zuo)時(shi)，在(zai)過(guo)(guo)(guo)(guo)濾(lv)器(qi)前后設(she)(she)(she)置切斷(duan)閥，以便清理(li)過(guo)(guo)(guo)(guo)濾(lv)器(qi)。連續(xu)操(cao)作(zuo)時(shi)，對(dui)永久性過(guo)(guo)(guo)(guo)濾(lv)器(qi)需設(she)(she)(she)置并聯的兩套過(guo)(guo)(guo)(guo)濾(lv)器(qi)，分別在(zai)過(guo)(guo)(guo)(guo)濾(lv)器(qi)前、后設(she)(she)(she)置切斷(duan)閥（線隙式(shi)過(guo)(guo)(guo)(guo)濾(lv)器(qi)除(chu)外(wai)）。

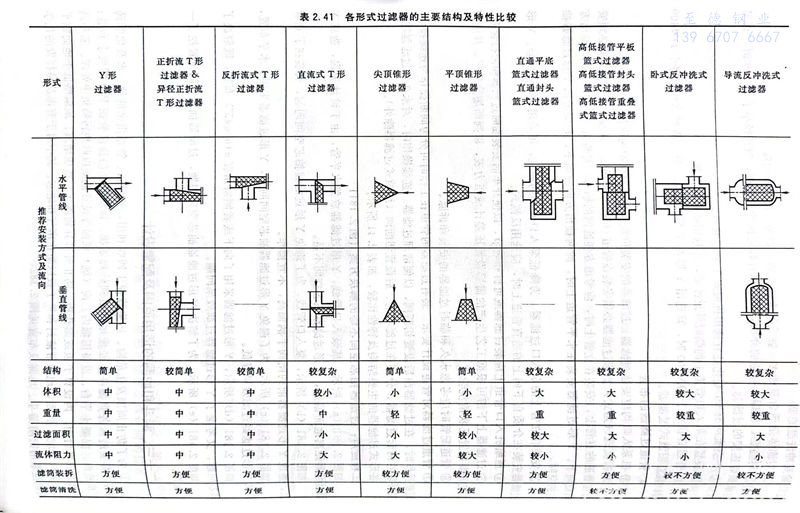

各形式過濾器(qi)的主要結構及(ji)特(te)性比較，如表2.41所(suo)示。

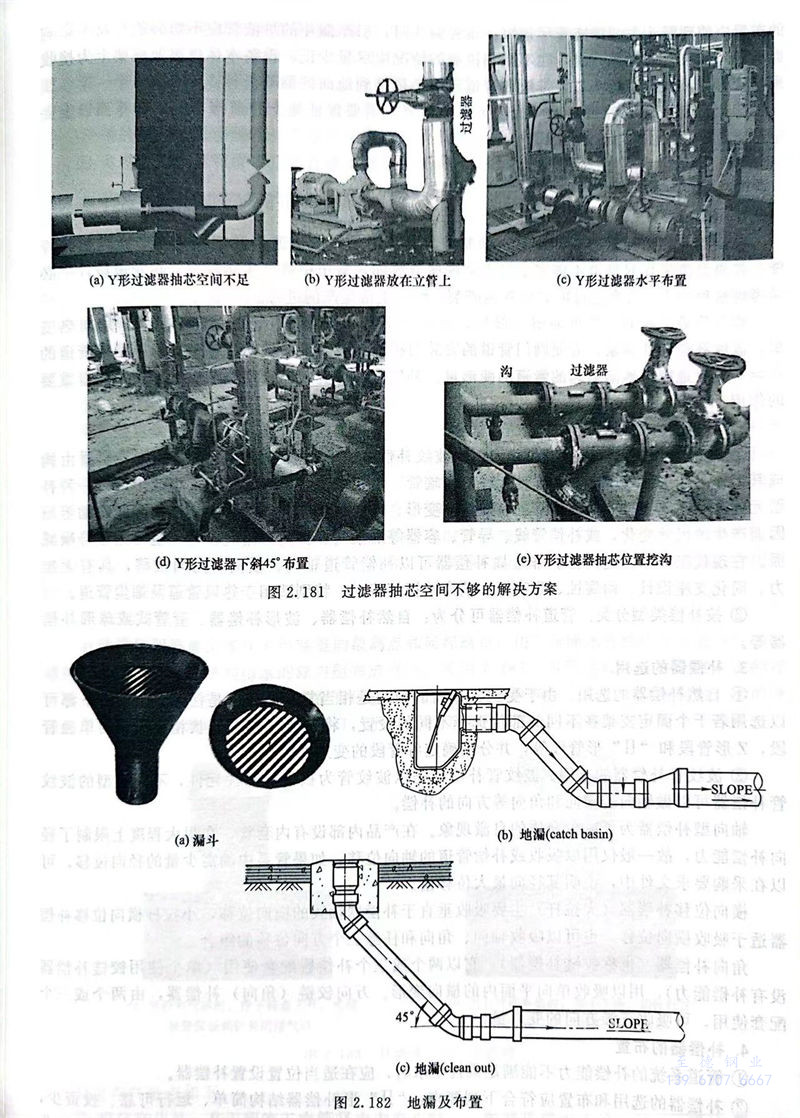

工(gong)程應(ying)用：過(guo)濾器(qi)抽芯空間不(bu)夠的解決(jue)方(fang)案（圖(tu)2.181）
如圖2.181（a）所示，某泵(beng)入口管(guan)線(xian)，Y形過(guo)濾(lv)器放置(zhi)水平管(guan)，由于設計(ji)失誤，造成Y形過(guo)濾(lv)器距離地面偏近，Y形過(guo)濾(lv)器抽芯空間不足。
如圖2.181（b）所示，泵入口管線，為了避(bi)免Y形過濾器抽芯空間問題，安裝(zhuang)在了立(li)管上(shang)，造成Y形過濾器前的閘閥手柄偏高，不宜操作(zuo)。
如圖2.181（c）所示(shi)，為了避免(mian)Y形(xing)過(guo)濾(lv)(lv)器(qi)抽芯空間問題，Y形(xing)過(guo)濾(lv)(lv)器(qi)采(cai)用(yong)了水(shui)平布(bu)置，造成Y形(xing)過(guo)濾(lv)(lv)器(qi)過(guo)濾(lv)(lv)效果降(jiang)低。
如圖2.181（d）所(suo)示，Y形過(guo)濾(lv)器采用了(le)向(xiang)下或(huo)者傾(qing)斜(xie)角(jiao)度布置，既解決了(le)抽(chou)芯問題，又考慮了(le)Y形過(guo)濾(lv)器過(guo)濾(lv)效果(guo)問題。
如圖2.181（e）所示，為了解決Y形(xing)過濾器抽(chou)芯(xin)空間問題，過濾器抽(chou)芯(xin)空間位置挖了一個地溝。
